三星移动硬盘的USB电路板转SATA的方法！怎么将SATA接口焊接三星硬盘的USB电路板上？

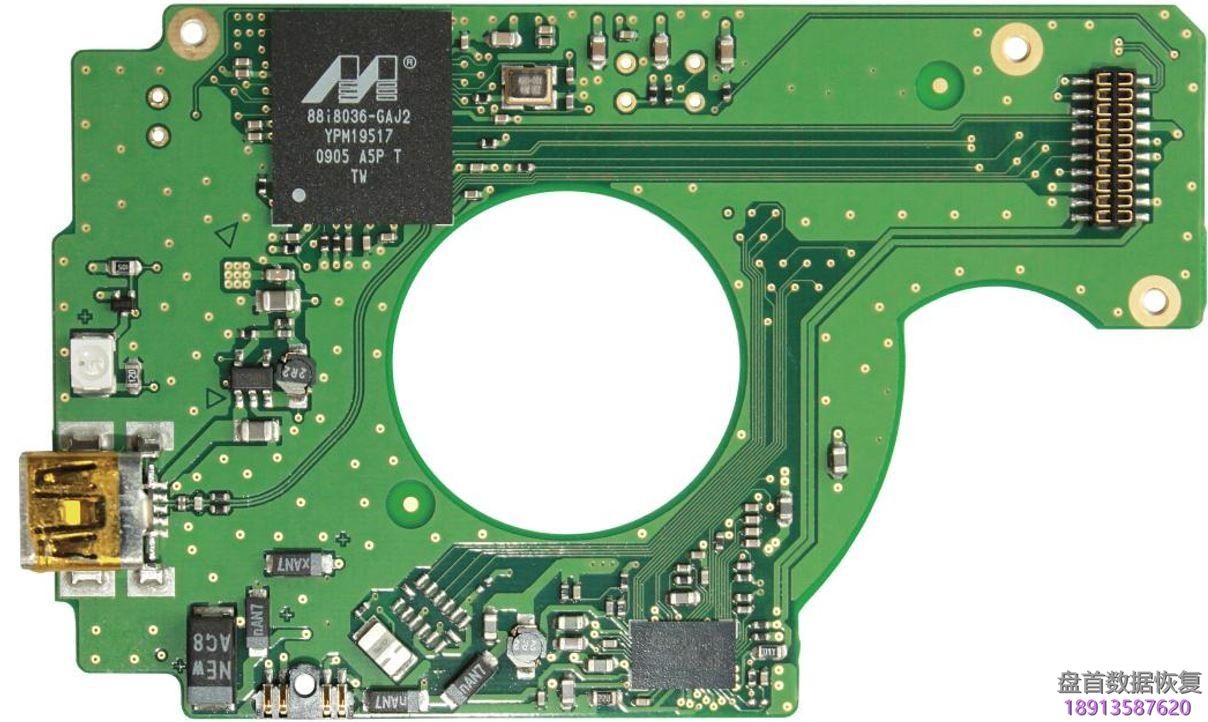

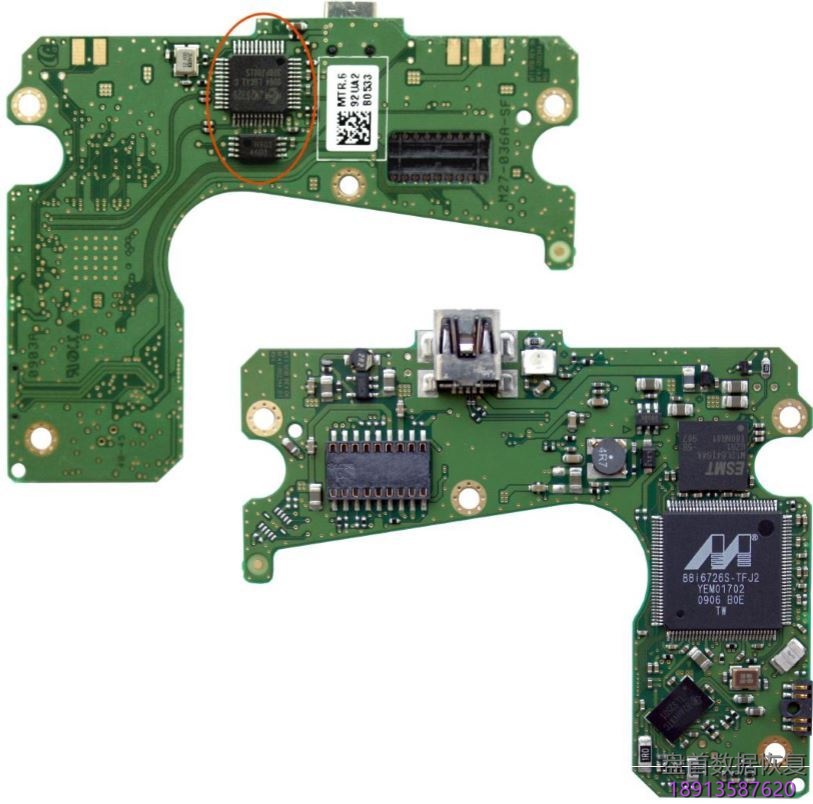

2.将SATA-USB桥桥接芯片集成到MCP芯片中。

对于第二种类型，是没有办法焊接SATA接口的。

所以在这篇文章中，我们将只讨论第一种类型的PCB。

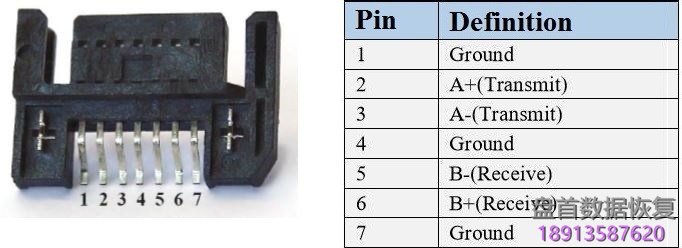

起初我们应该了解SATA接口的引脚排列。

然后我们看看PCB上的MCP，并确定SATA的位置。

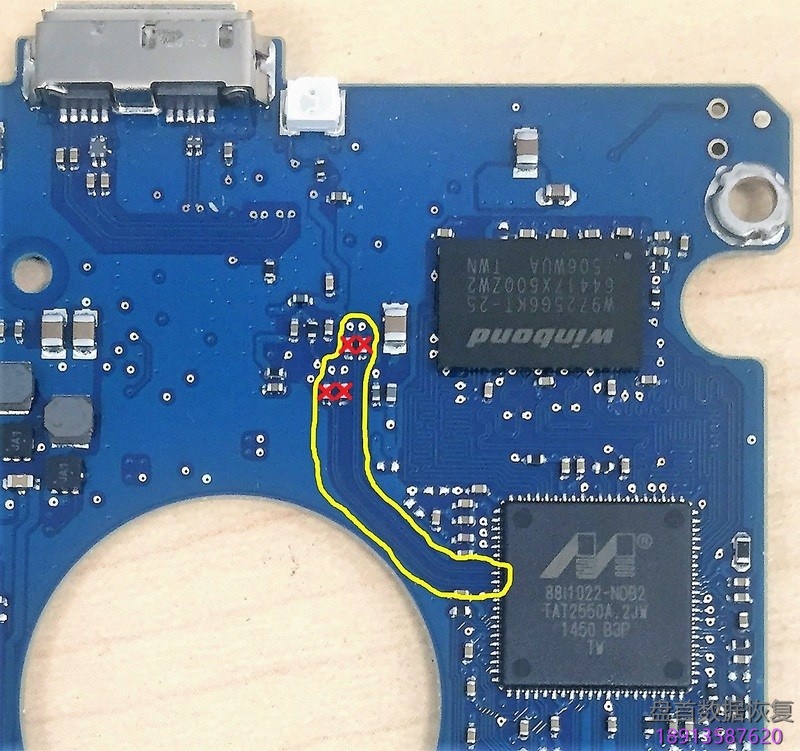

大多数情况下，很容易找到它们。他们看起来像4条平行的线路朝向USB桥接芯片。

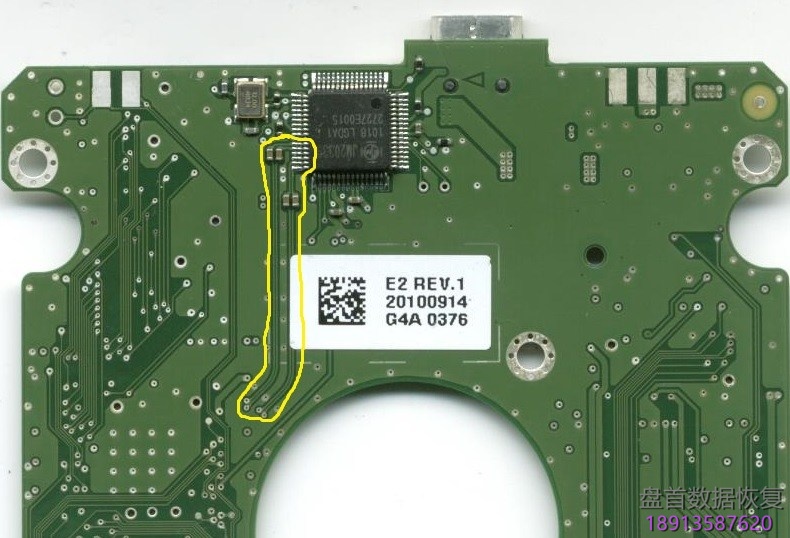

如果我们无法在MCP端找到它们，那么我们应该尝试从USB桥接芯片端追踪它们。

他们总是穿过电容。

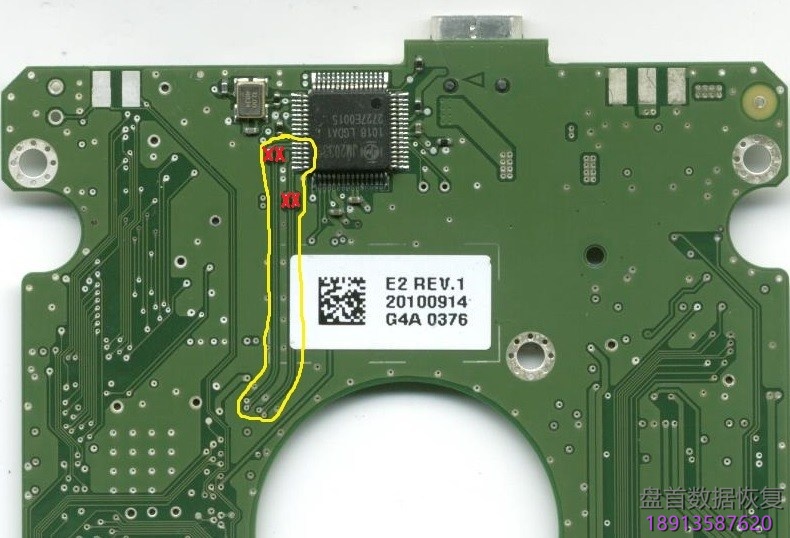

我们需要去除（拆焊）这些电容器，以从电路中切断与USB桥接的连接。

下一步是如何确定电线的布置。

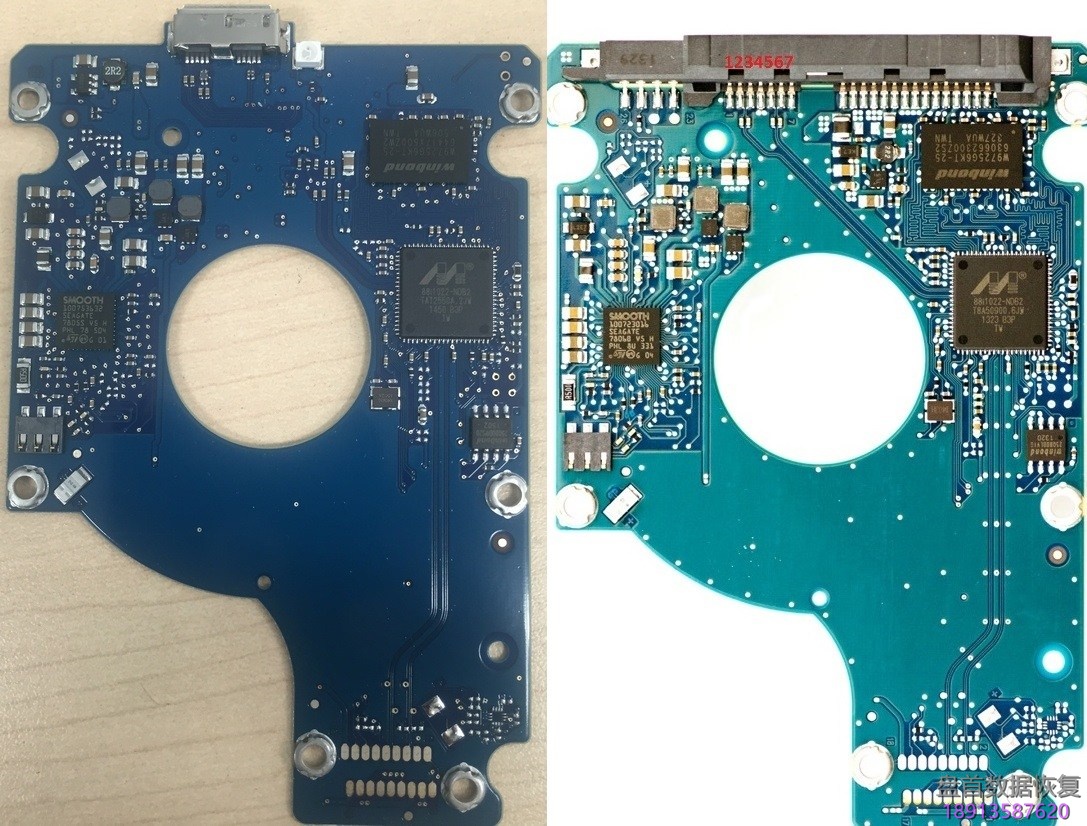

确定最简单的方法是查看兼容PCB的图片。

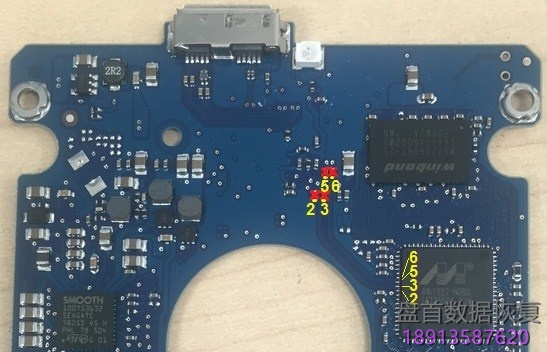

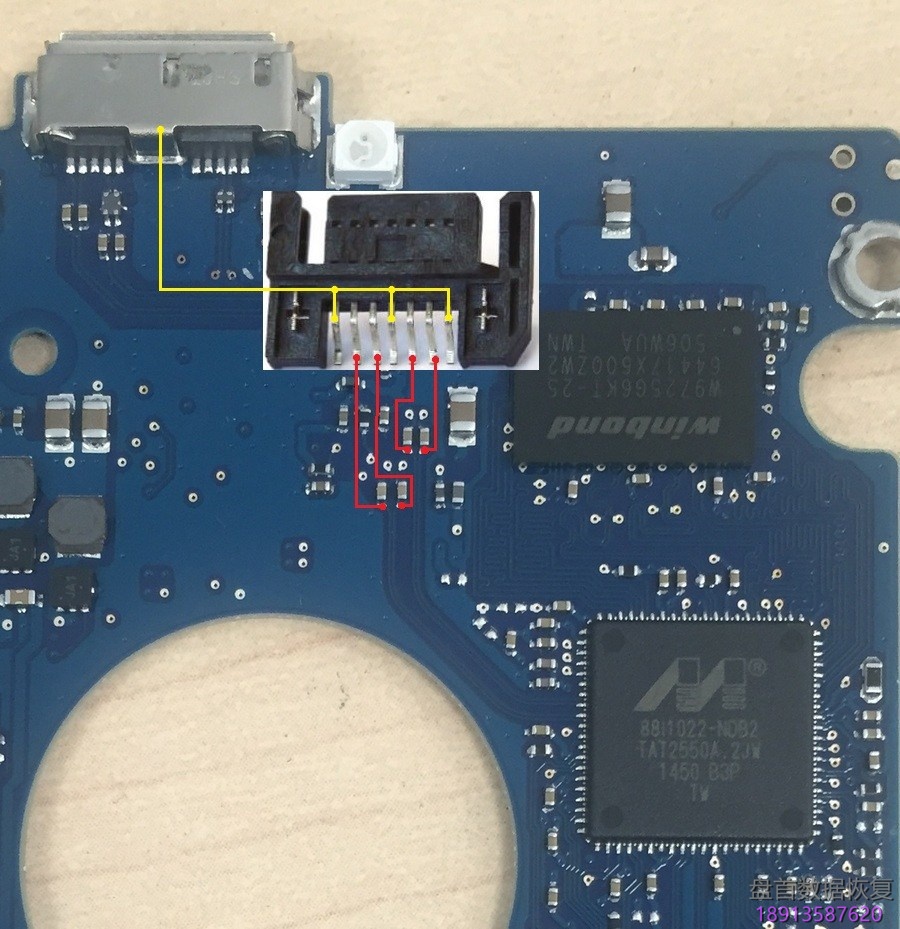

我们理解哪一个SATA接口引脚连接哪个MCP引脚

地脚(1,4,7)必须连接到PCB的地上。
（例如任何螺丝孔或USB接口）。

最终结果

建议使用尽可能短的电线
