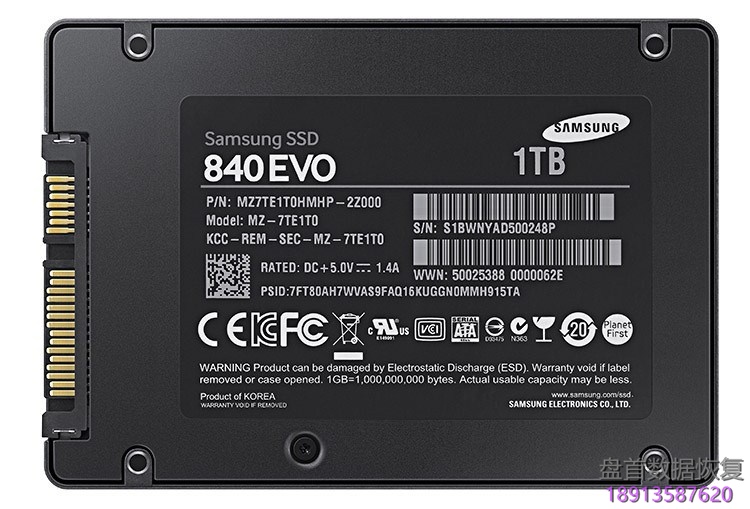

PC3000 SSD 2.0.3版本开始,可以恢复Samsung 840 EVO,Samsung PM 851和Samsung 850 Pro驱动器。 这种驱动器的主要问题之一是NAND内存芯片质量非常差。 结果 – 大量ECC错误和NAND降级。三星840 EVO PM851如何通过COM终端接入PC3000 SSD软件进行数据恢复操作同时,这一系列的三星SSD具有非常复杂的固件内部结构和完全加密。 此外,在这个使用工艺模式的SSD驱动器系列中,我们需要使用终端连接,因为在FW内部损坏的情况下ATA命令会被阻止。 这意味着如果我们需要在工艺模式下切换驱动器,我们应该插入PC3000 COM口终端。

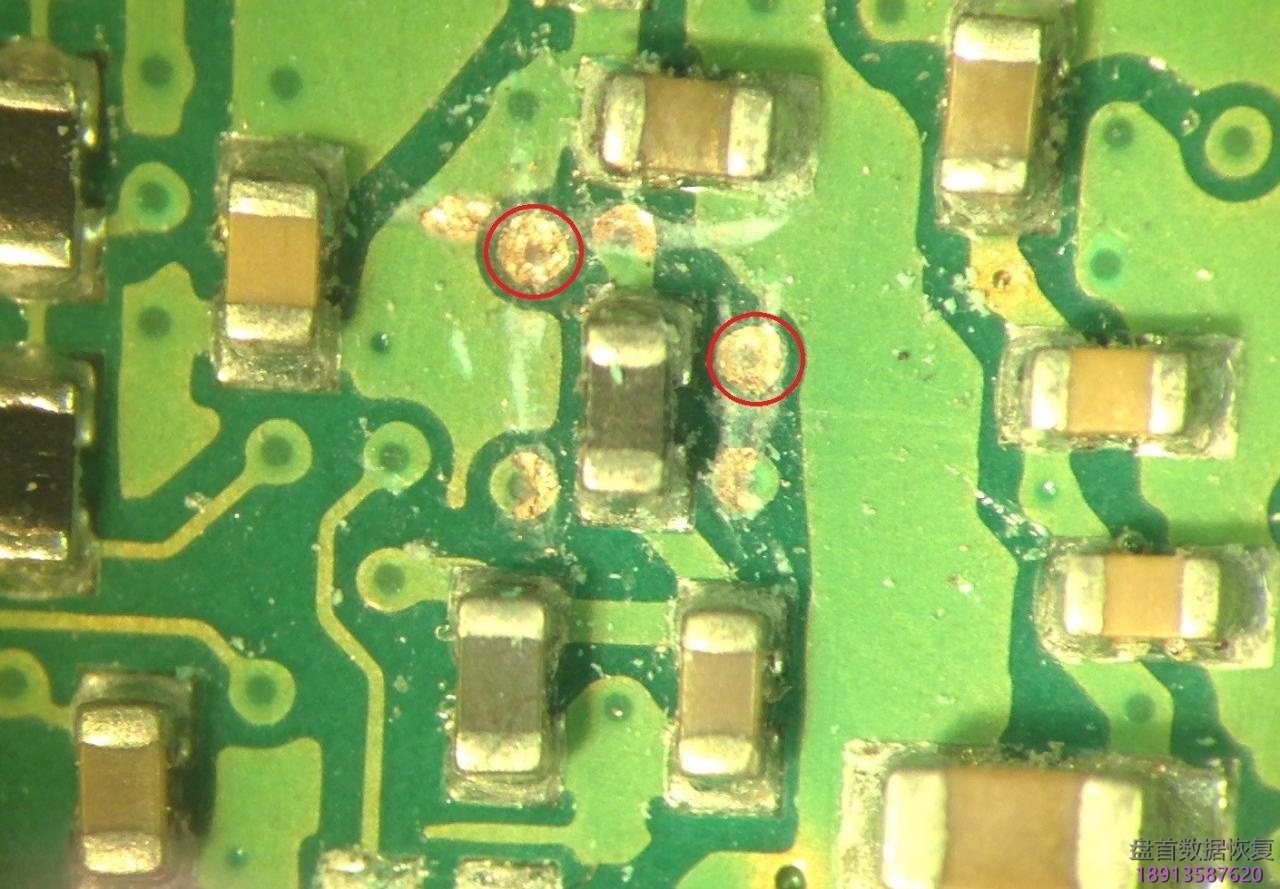

目前,三星840 EVO PM851 850 Pro PCB的所有已知SATA修改都有插入式端子线的特殊孔。 同时对于mSATA驱动器,此端子输出隐藏在PCB涂层下方。 首先 – 你需要找到它们并用手术刀或玻璃纤维笔清洁铜垫。

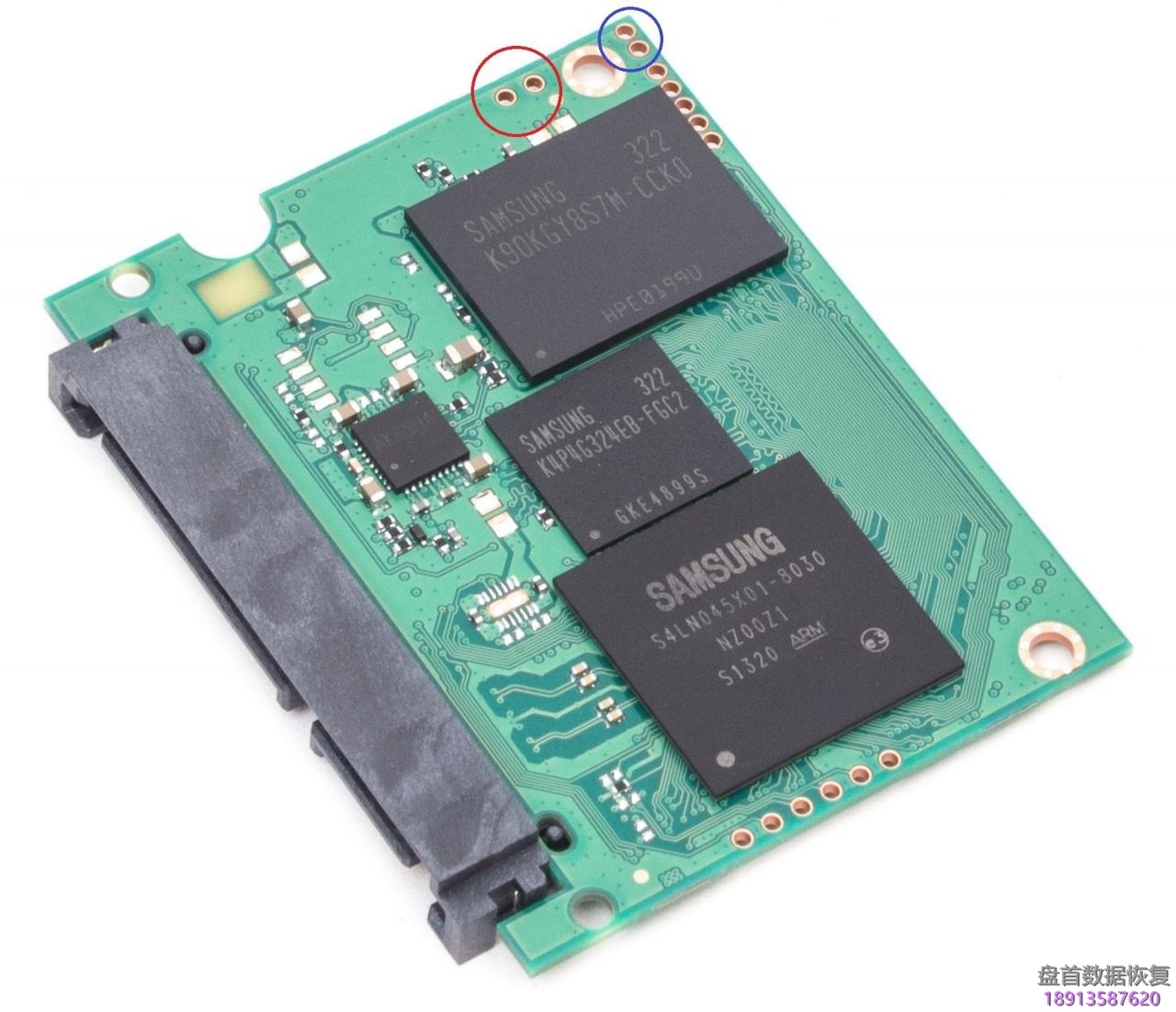

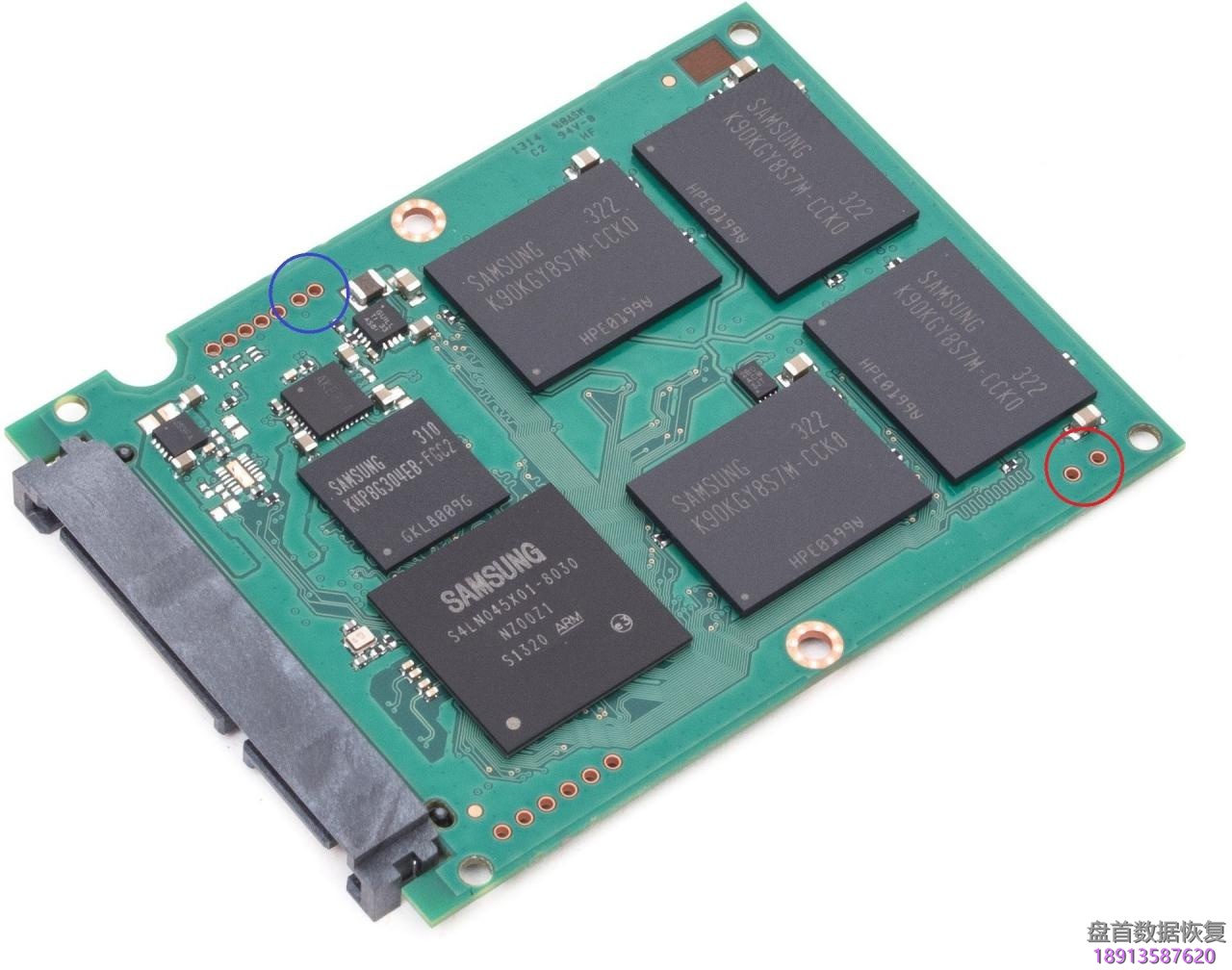

安全模式短接引脚

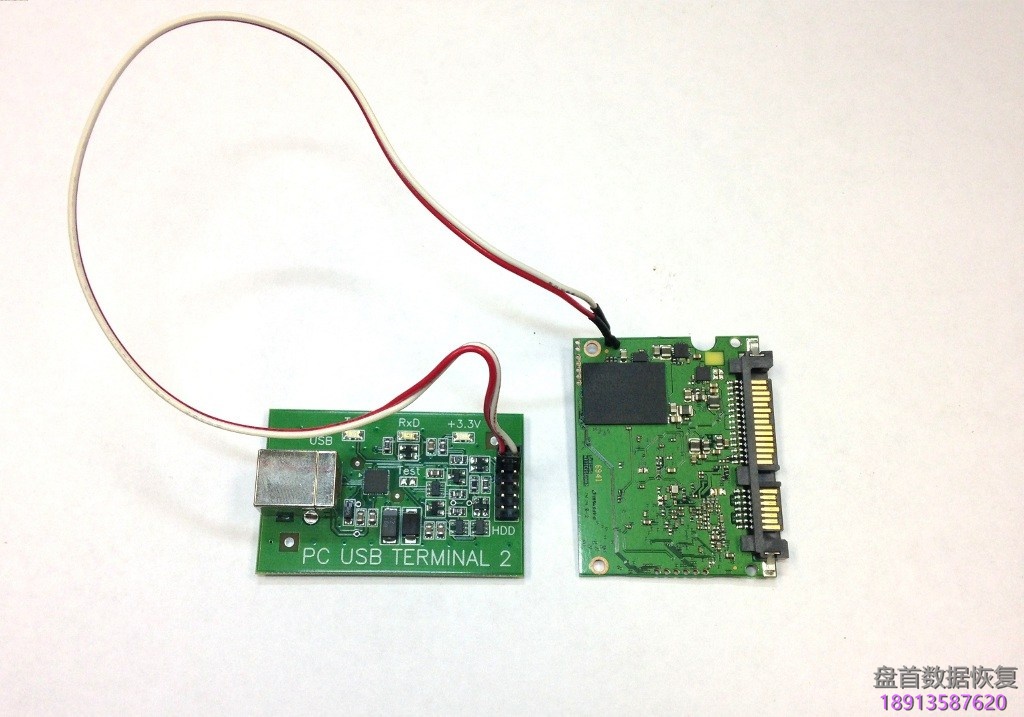

COM口终端连接器




Type 1

三星840 EVO PM851如何通过COM终端接入PC3000 SSD软件进行数据恢复操作




Type 2

三星840 EVO PM851如何通过COM终端接入PC3000 SSD软件进行数据恢复操作

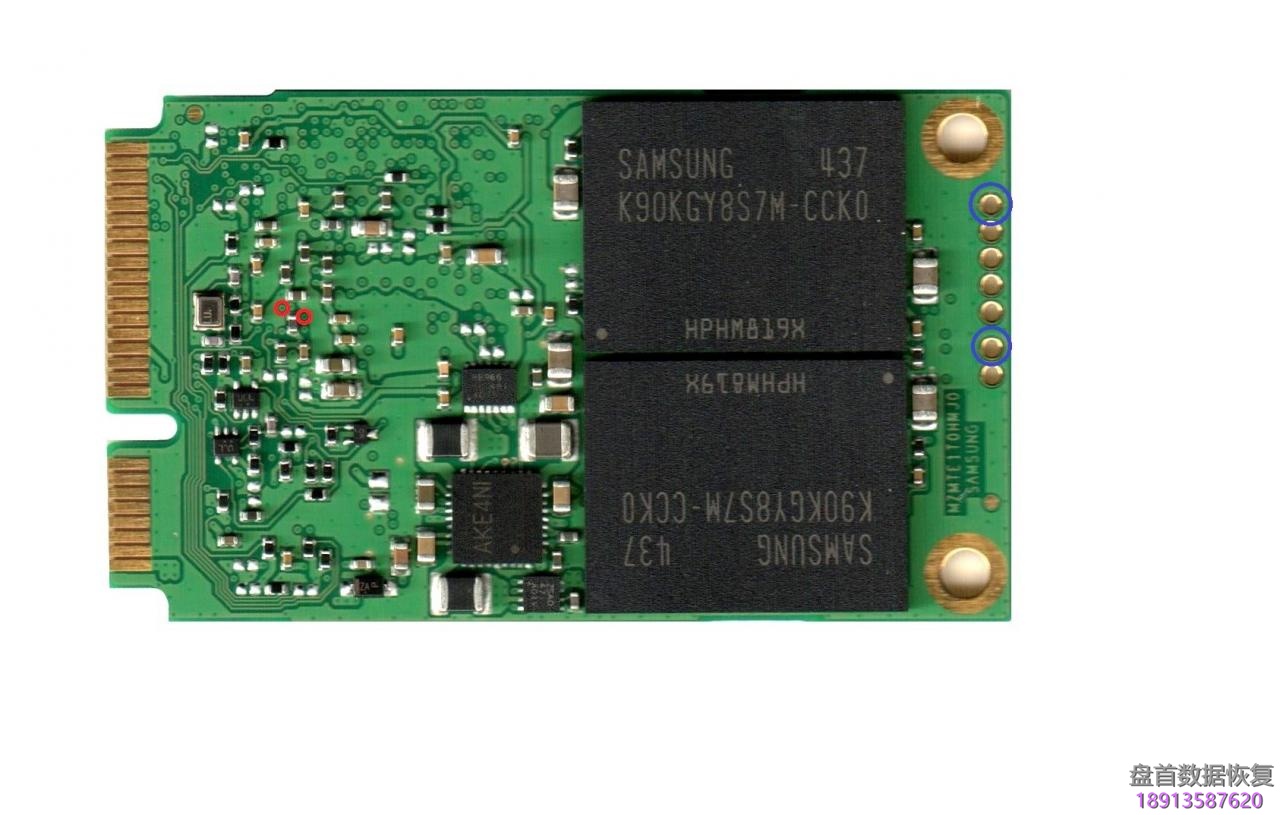

Type 3 mSATA (840 EVO PM851)

三星840 EVO PM851如何通过COM终端接入PC3000 SSD软件进行数据恢复操作

三星840 EVO PM851如何通过COM终端接入PC3000 SSD软件进行数据恢复操作

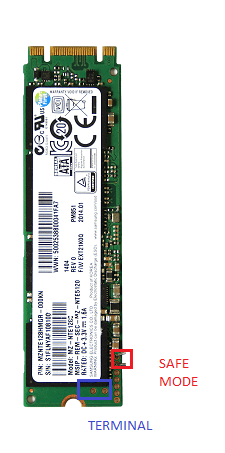

Type 4 M.2 – (PM851)

三星840 EVO PM851如何通过COM终端接入PC3000 SSD软件进行数据恢复操作

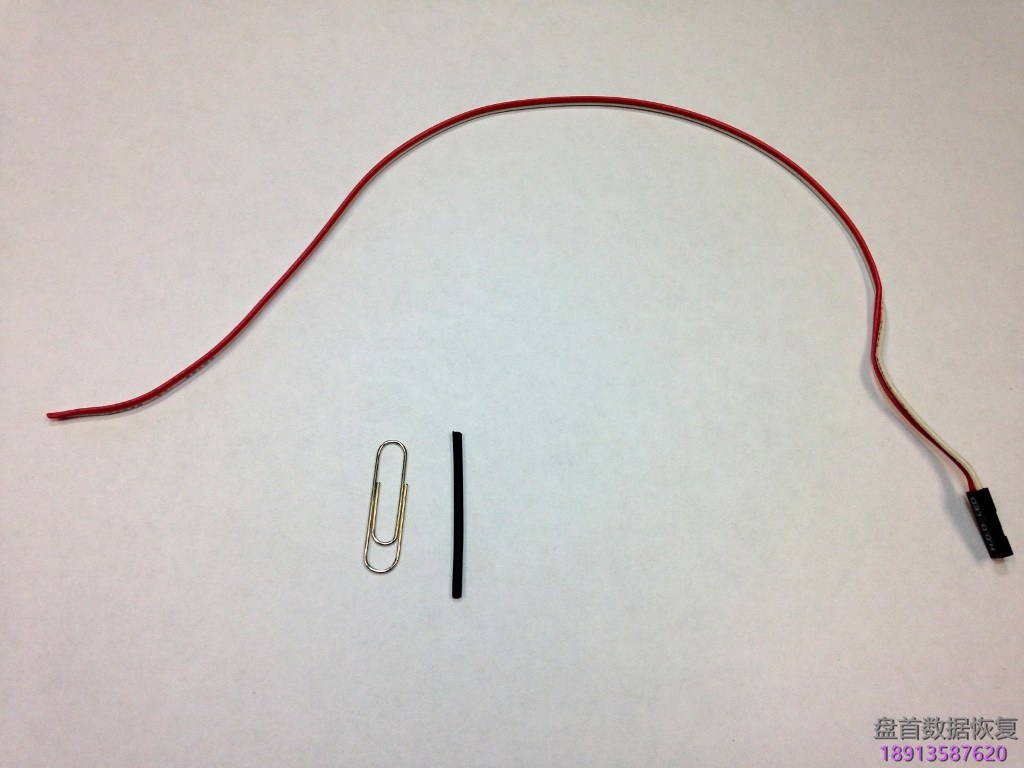

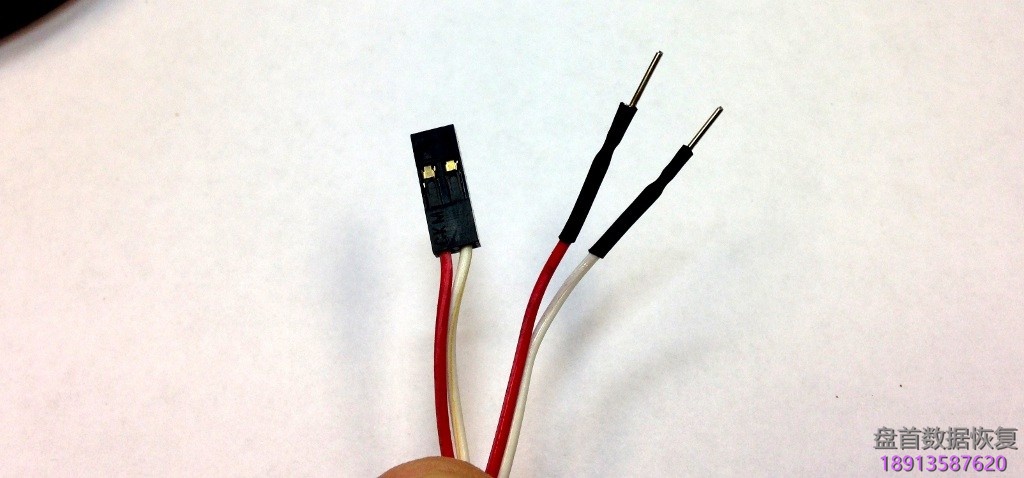

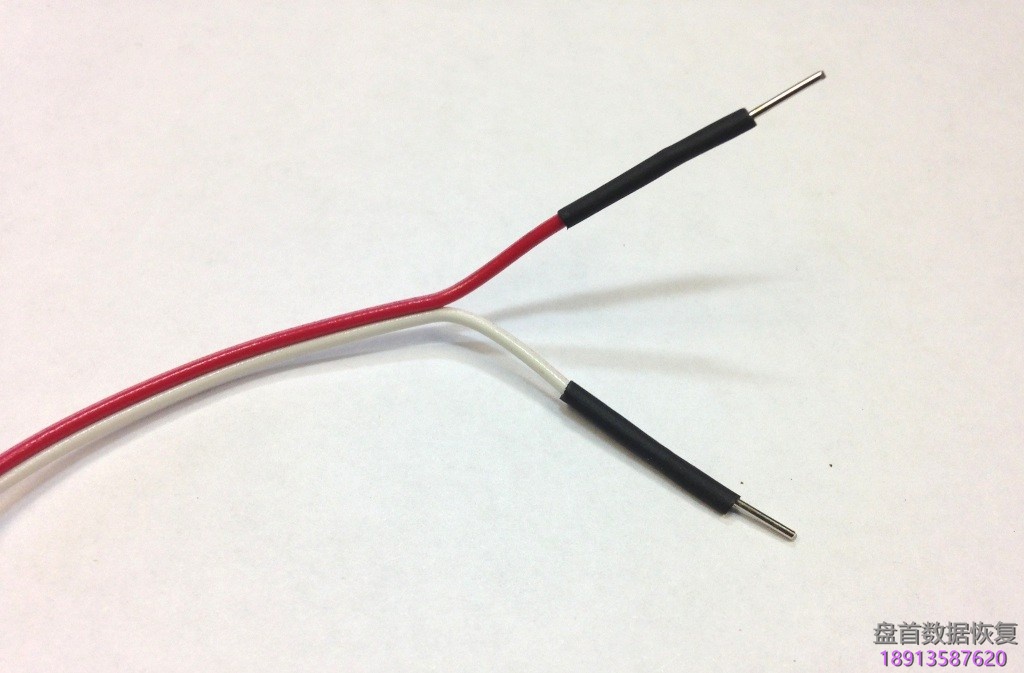

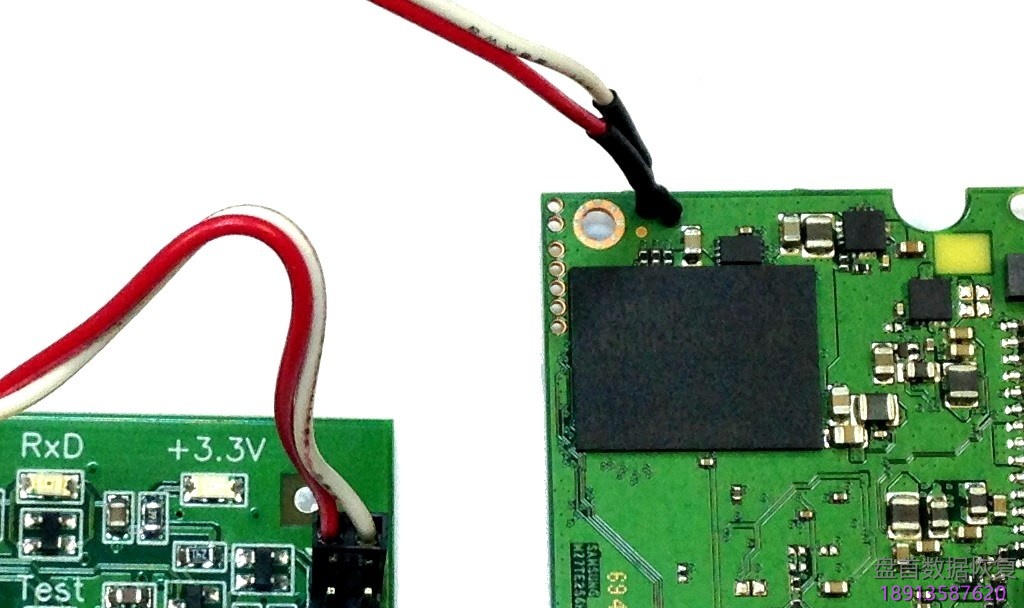

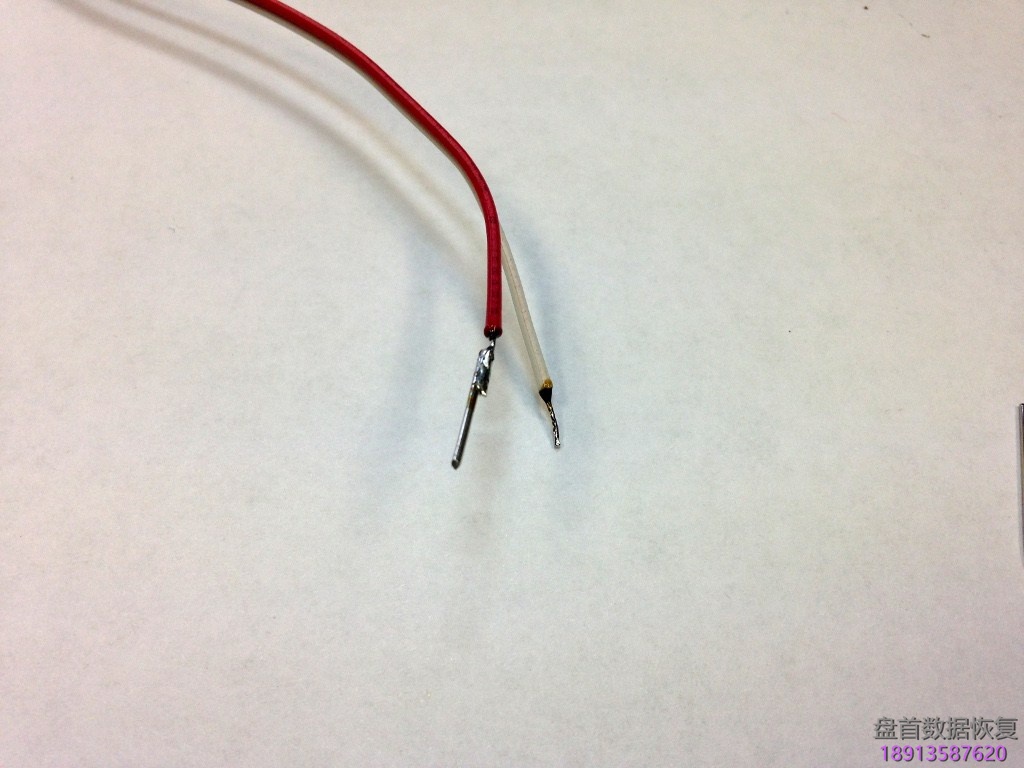

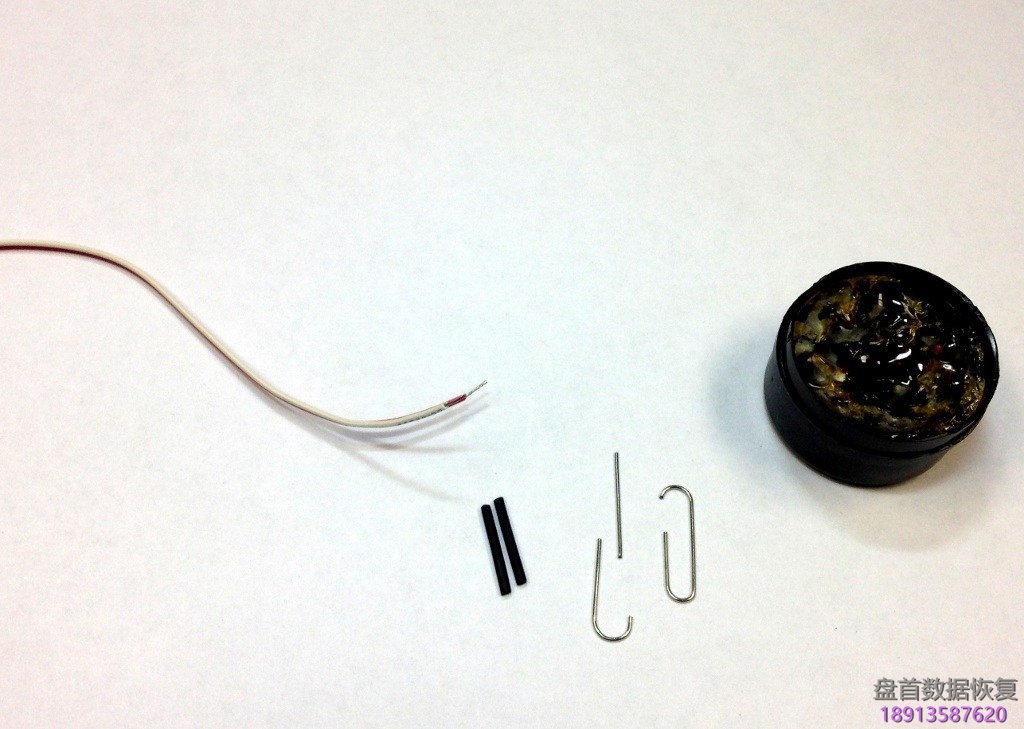

在本文中,我们将帮助您为Samsung 840 EVO,PM851,850 Pro驱动器创建自己的终端连接器。 要创建我们自己的简单终端适配器,我们需要以下内容:

  1. 两根带2针连接器的电线(我从旧的PC前面板上拿到它);
  2. 夹;
  3. 橡胶Termo-Shrink;

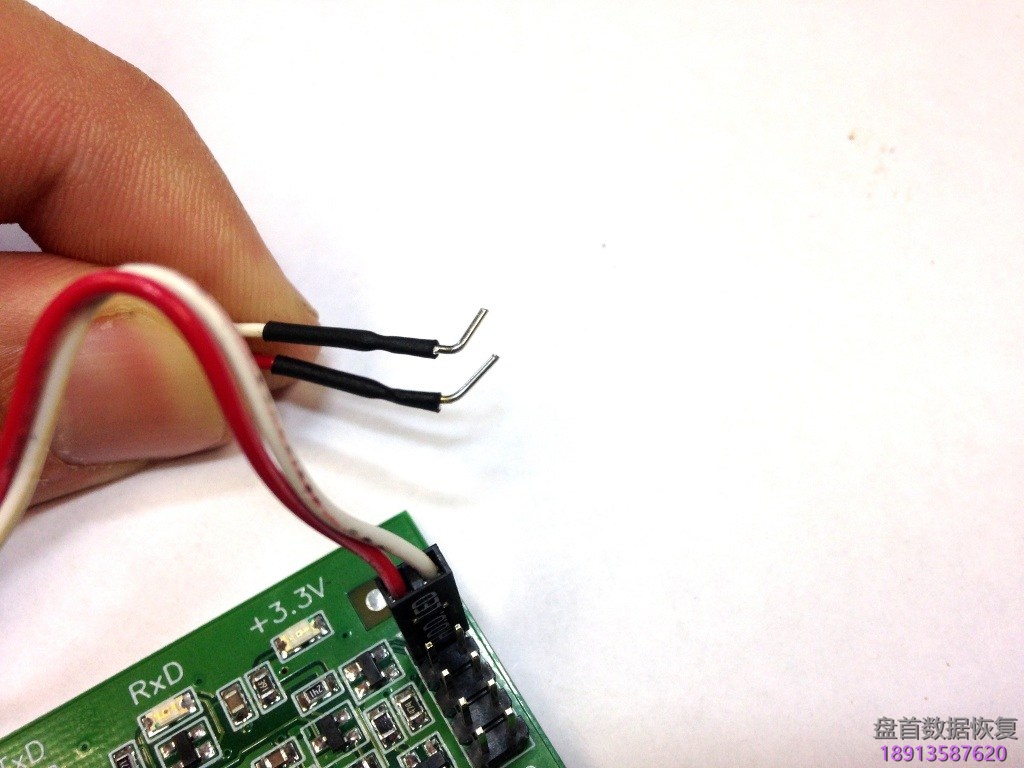

  4. ACE Lab COM终端;

三星840 EVO PM851如何通过COM终端接入PC3000 SSD软件进行数据恢复操作

三星840 EVO PM851如何通过COM终端接入PC3000 SSD软件进行数据恢复操作

三星840 EVO PM851如何通过COM终端接入PC3000 SSD软件进行数据恢复操作

三星840 EVO PM851如何通过COM终端接入PC3000 SSD软件进行数据恢复操作

三星840 EVO PM851如何通过COM终端接入PC3000 SSD软件进行数据恢复操作

三星840 EVO PM851如何通过COM终端接入PC3000 SSD软件进行数据恢复操作

三星840 EVO PM851如何通过COM终端接入PC3000 SSD软件进行数据恢复操作
三星840 EVO PM851如何通过COM终端接入PC3000 SSD软件进行数据恢复操作

最后 – 我们准备启动PC3000三星840 EVO PM851 850 Pro Utility并使用它!
