ST500LM000,ST1000LM014希捷SSHD混合硬盘通电不转NAND芯片故障数据恢复方案

技术不会停滞不前。每年都有越来越多的新功能出现在各种硬盘中。而且它们也都一样。让我们来讨论一下SSHD——数据恢复分支中最受欢迎的设备。
SSHD到底是什么驱动的，他们是怎么工作的?
欢迎来到这篇文章。
SSHD驱动器是在PCB上具有NAND芯片（SLC-第一代SSHD驱动器或MLC-现代SSHD驱动器）的通用HDD驱动器。该NAND芯片用于快速启动和安装驱动器，并且包含最常寻址的数据（如微程序信息，转换器，SMART，OS结构和分区表）。该数据的确切列表因制造商或型号而异
截至今天，SSHD驱动器由西部数据，希捷和东芝品牌生产的。
大约5年前Seagate公司 开始制造具有媒体缓存区域的驱动器。这个区域与我们现代的SSHD驱动器非常相似。

特殊区域（媒体缓存）位于拼盘边缘（读/写速度最高）。它存储最经常寻址的数据（文件系统结构，操作系统重要文件等）。媒体缓存位于表面，为了恢复数据，使用媒体缓存问题，通常只需要清理它（它是346 系统文件）。

注意，现代家庭驱动器(像Rosewood)可以有一些独特的数据，比如MFT表，在媒体缓存中，而不是在一般的用户区域空间。因此，在进行这些操作的时候，每次清理之前，都要备份346个系统文件。

SSHD驱动器是最复杂的存储设备，需要复杂的方法来解决可能出现的问题。
混合驱动技术在这两种技术中都有各自的优缺点(SSD和HDD)。首先，我们对移动部件(头部、主轴、表面)有一个基本的问题，其次是与服务区域模块和翻译相关的问题，最后，还有与NAND芯片相关的问题(内存单元损耗，数据中的ECC错误，温度问题等)。
我们将NAND芯片部分与通用HDD分开。因此，我们得到基本的硬盘驱动器问题，类似于一般希捷驱动器和NAND问题。

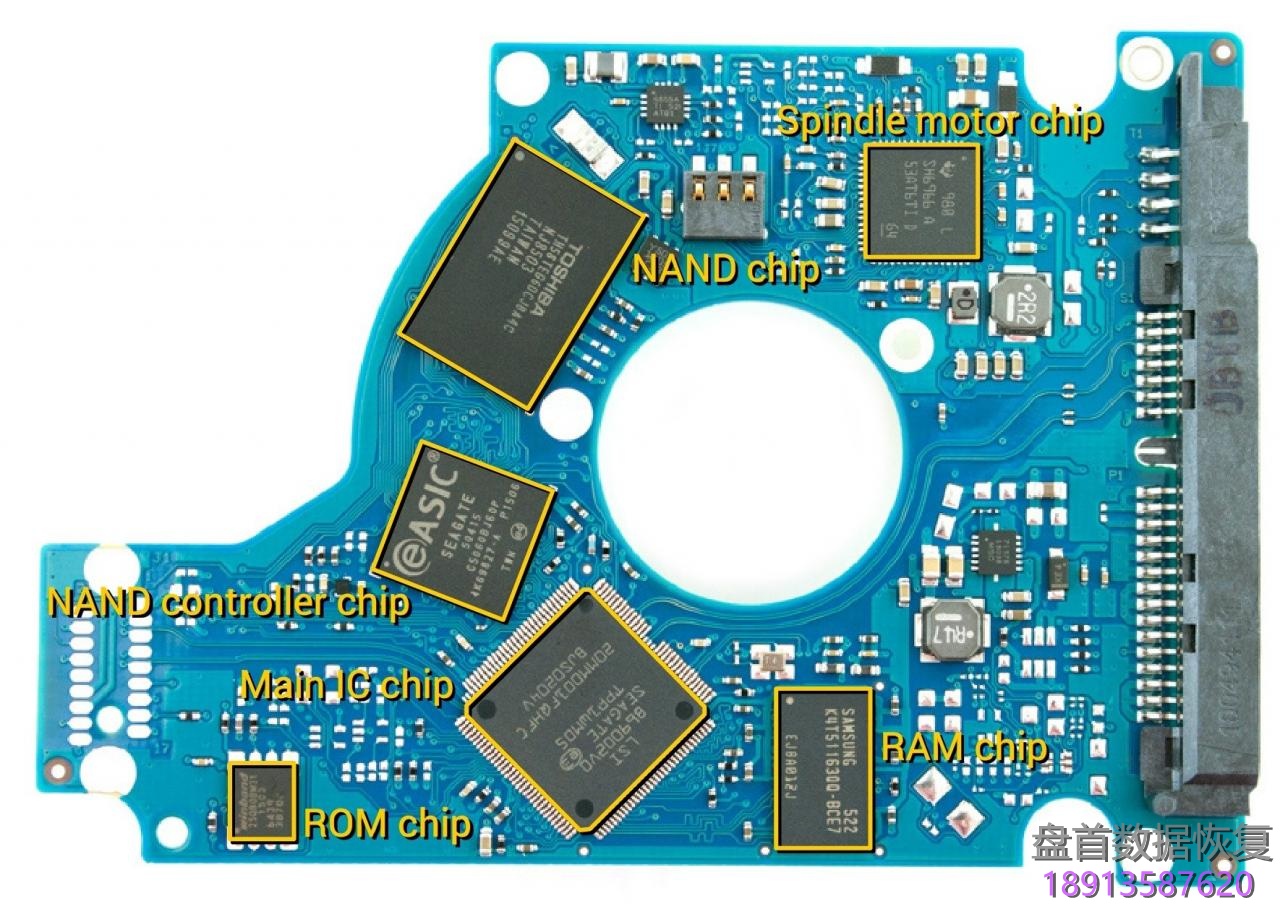

例如，这里是Kahuna家族驱动PCB的照片：

有很多关于如何修复通用希捷硬盘的文章。但是NAND芯片呢？
上电后，我们还有终端报告。它可以帮助我们识别一个问题，但终端访问被锁定，因此我们无法通过终端发送命令。
首先需要以某种方式获得终端访问。

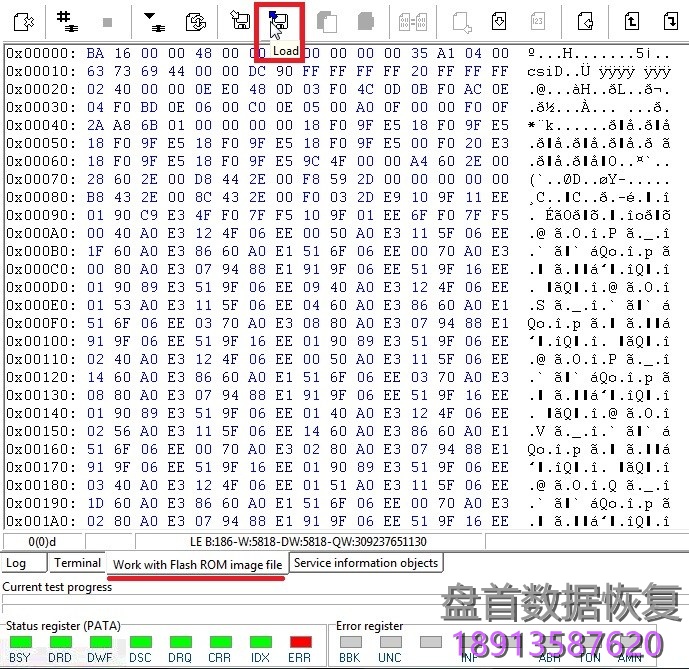

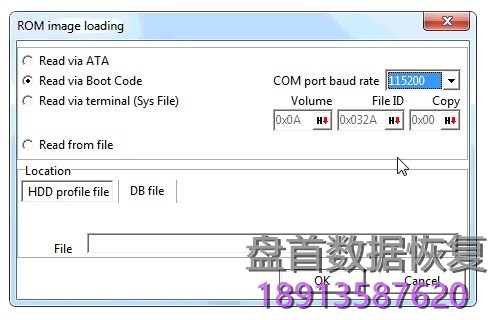

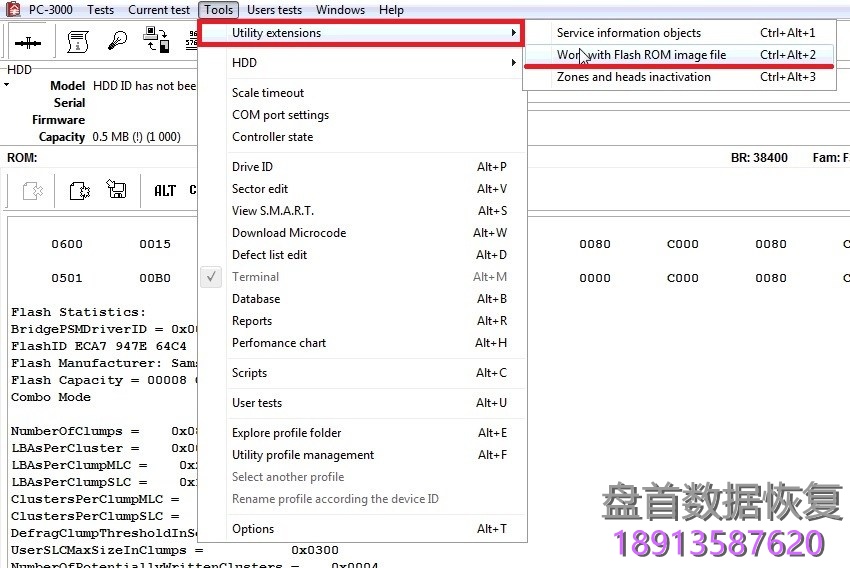

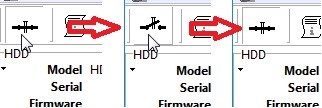

为此，我们需要阻止驱动器初始化过程，实际上我们需要修改一个ROM芯片。所以通过引导代码模式读取ROM芯片：

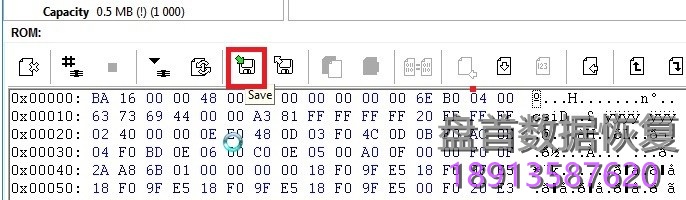

保存到备份配置文件夹（这非常重要！）

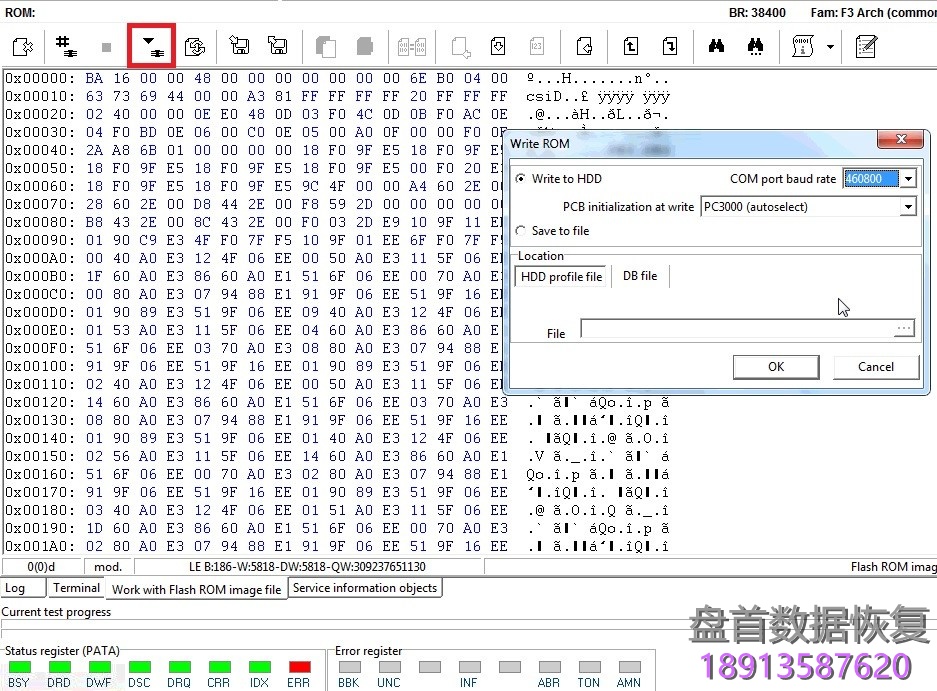

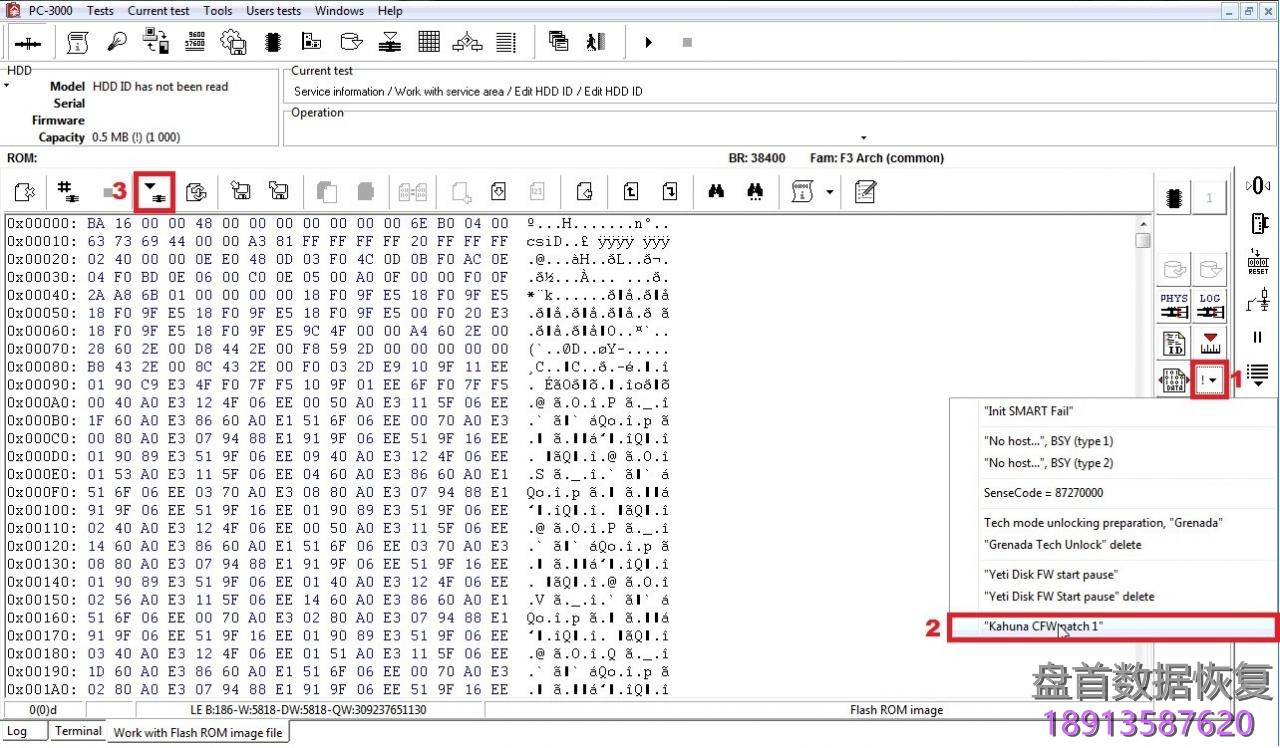

然后使用实用程序窗口右侧的“Kahuna补丁”选项（第1和第2步），并将该ROM写入ROM芯片（步骤3）：

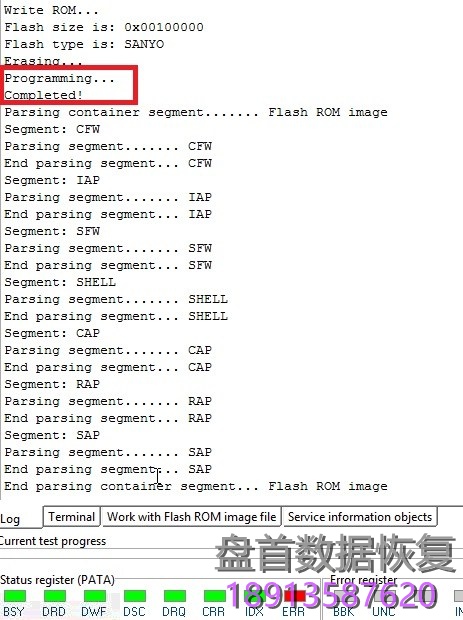

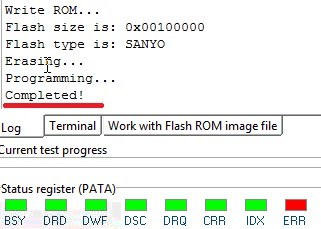

等待一段时间，并在日志选项卡中检查状态：

当过程完成后重新启动驱动器…

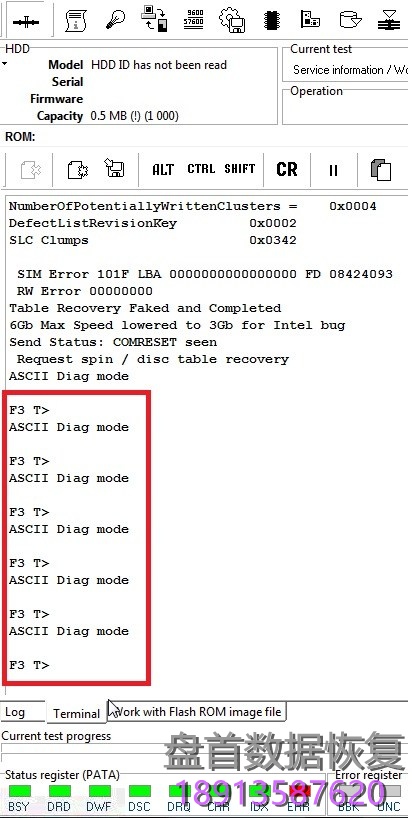

…并尝试通过按ctrl + Z 获得终端访问：

您可以看到终端模式现在可用，并准备好接收和执行命令。请注意，驱动器未完全初始化，在寄存器中可以看到不同的LED。现在不要注意这些LED。驱动器不能通过ATA使用，我们只能使用终端模式，但是我们可以使用通用硬盘进行任何诊断：比如通过Ctrl
+ X命令检查系统文件，对重要的系统文件进行手动备份（28,35,93
，1B，135等），重新生成一个翻译器（如果需要的话），删除93系统文件（SMP标志）等。
在进行备份您要修改的系统文件之前！

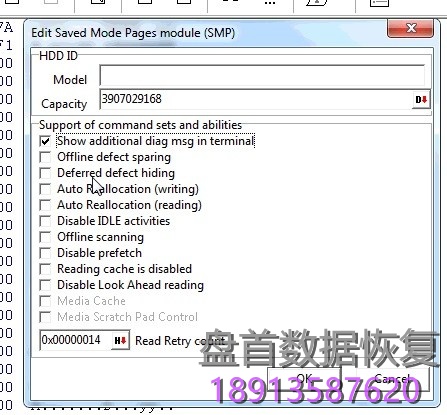

对于每种情况，建议删除93系统文件（SMP标志）：

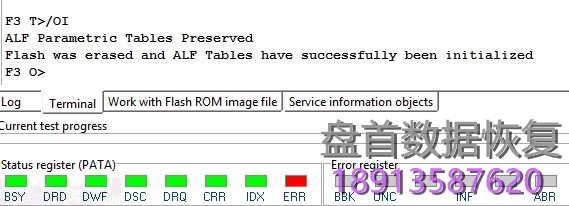

执行完全诊断后，您需要重新初始化NAND芯片来实现（刷新）数据。此操作需要一个特殊的终端命令：

终端报告可以是短或非常长。这不重要，只是等到你得到终端响应。
如果您得到以下终端报告：

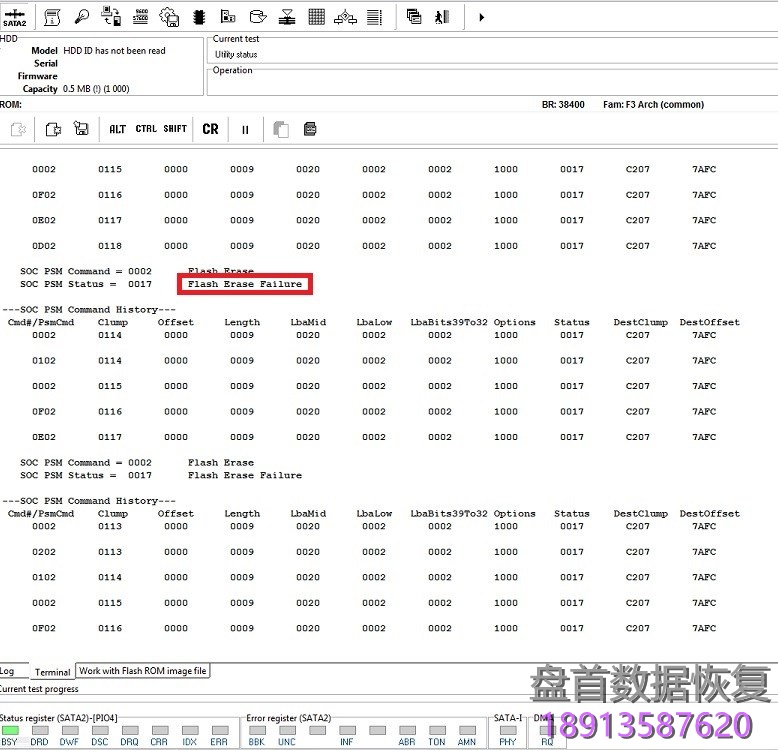

这意味着驱动器与NAND芯片有硬件问题。您需要使用故障盘ROM芯片设置备件盘的PCB，然后再次发送NAND初始化命令。
完成NAND重新初始化后，您需要回写原始的ROM转储（您没有忘记备份，不是吧？）。从备份配置文件文件夹打开此ROM.bin文件：

..并通过启动代码模式写：

终端报告成功时等待：

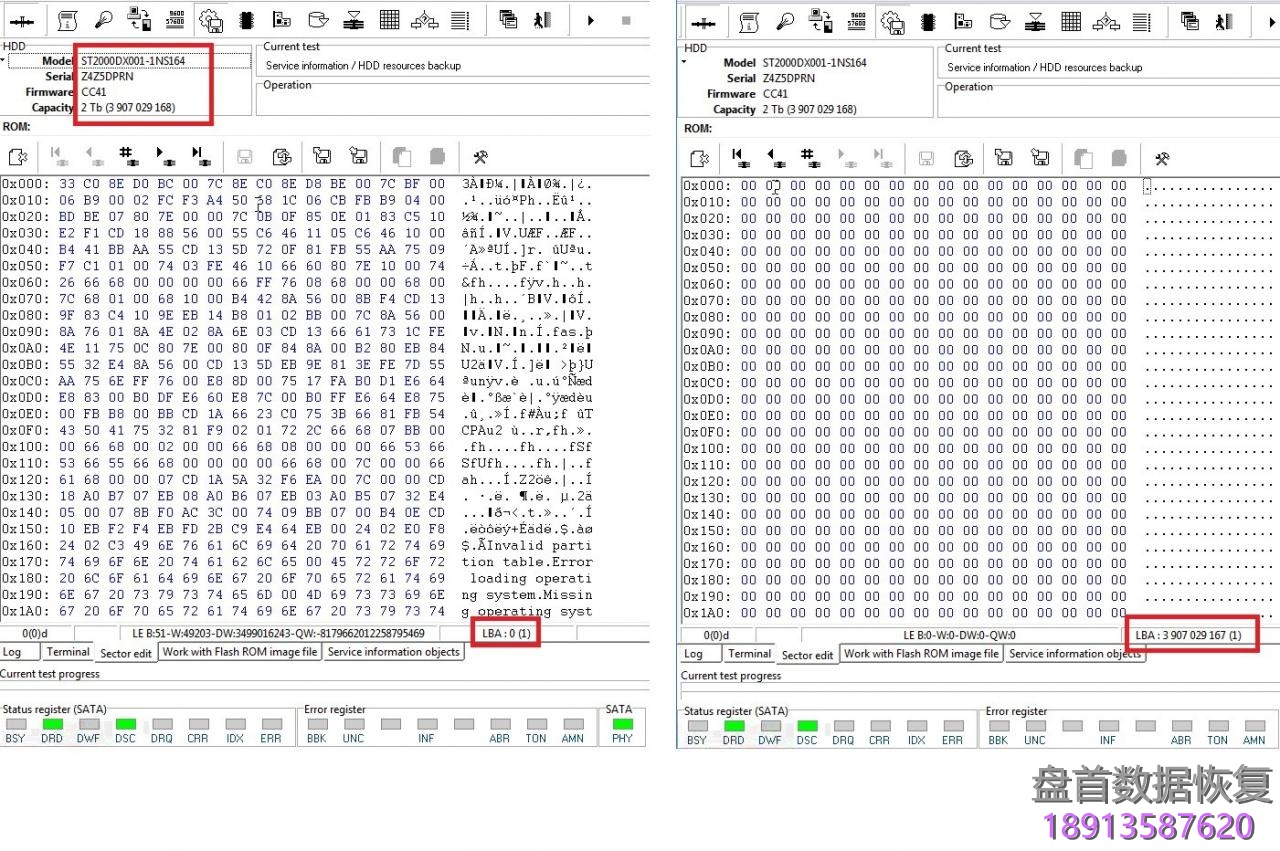

…并重新启动驱动器。重新读取驱动器ID并检查用户区域访问：

因此，您可以访问用户区域，现在可以读取所有用户数据。
