如您所知，Western Digital 西部数据系列硬盘是具有SATA或USB接口（2.0或3.0）。
对于使用USB驱动器更好地通过SATA将它们连接到PC3000，会导致USB连接受到限制，并且无法通过USB接口进行大量准备工作。
当然，您可以将兼容的SATA板用于基于USB v.2.0的USB WD硬盘。
但是基于USB v.3.0的USB移动硬盘呢……
或者您可能没有或不想为USB WD移动硬盘购买兼容的SATA板（在USB v.2.0上）
在本文中，我想告诉您如何找到用于将SATA适配器焊接到USB WD移动硬盘的引脚（不依赖于USB PCB的版本）。

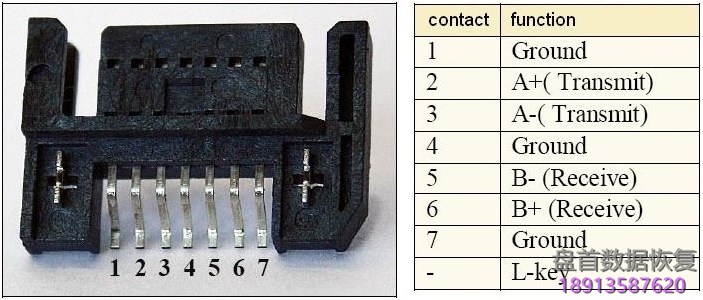

以下是我们可用于焊接USB PCB的原始SATA连接器：
那么，如何找到正确的引脚？
首先，我们应该在从主IC芯片到USB控制器的轨道上的USB连接器附近找到4个电容器。
这些电容器使用USB桥接器，如果我们不拆焊它们，那么SATA连接器将无法工作。
我们来看一个例子：

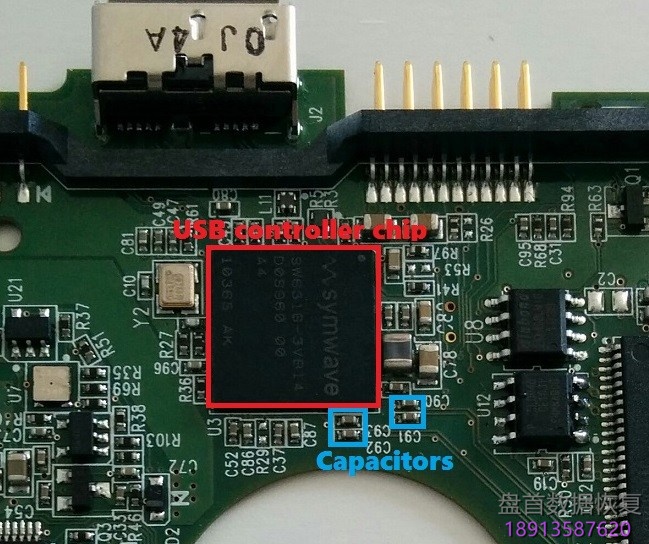

该USB PCB具有Symwave控制器芯片，电容器标有“C90”，“C91”，“C92”和“C93”文本。
我们需要拆开它们并通过PCB上的这些轨道（靠近电容器）将SATA适配器焊接到点上。
因此，正如我们在带有适配器的图像上看到的那样（如上所示），我们应该将适配器的2,3,5和6针连接到PCB，并将1,4,7个适配器针连接到地面。
引脚2应焊接到PCB上的次要标记文本点。 在这种情况下，它是“C90”。 所有其他SATA适配器触点从次要文本焊接到主要文本。
在这种情况下，我们有以下焊接顺序：
对于焊接地线，您可以使用PCB上的任何螺钉。
请注意，焊接的电线不应超过1-1.5英寸。

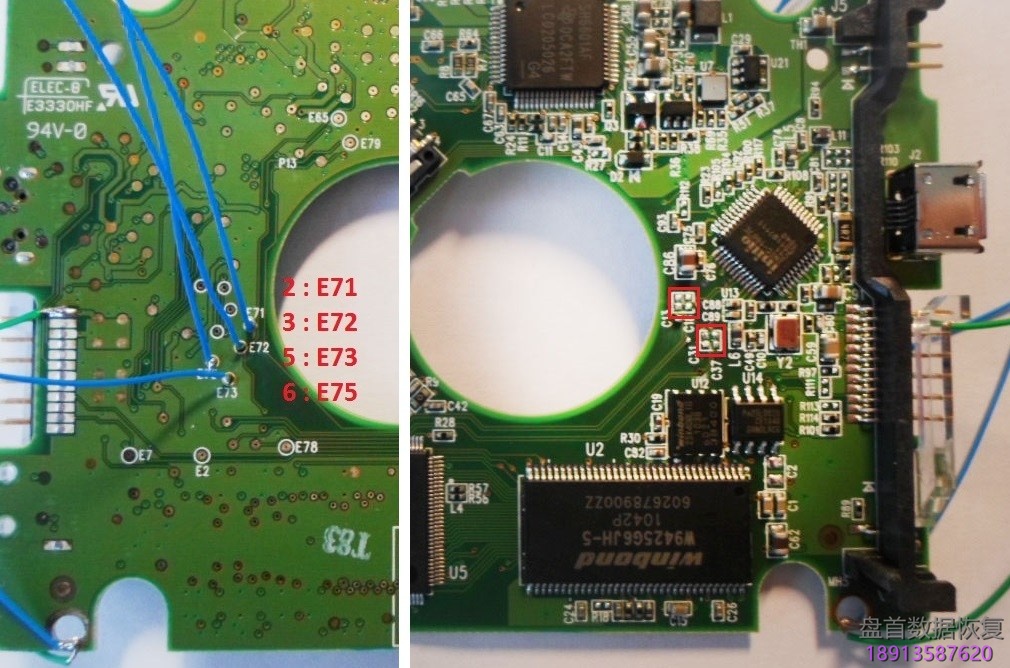

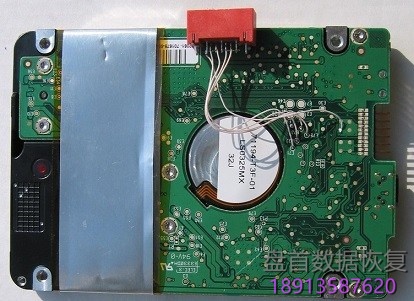

您可以在下面看到焊接SATA适配器到USB PCB的示例：
请记住：
- 电源控制仍然通过USB线提供（应连接到USB pcb并直接连接到PC）
- 电线不应超过1-1.5英寸
- 电容器应该是脱焊的
