PC3000 for HDD WD Marvell硬盘系列从SA重建ROM镜像数据与内部ROM数据

2020年7月30日14:21:19
评论
290 1607字阅读5分21秒
广告也精彩
该方法可用于恢复原始ROM图像,然后在PC3000 6.0及更高版本中原始PCB损坏,丢失或原始ROM丢失时将其写入供体PCB。
“在SA数据中构建ROM映像”工具在PC3000 6.0软件版本中进行了全面修订,因此该过程与5.X版本不同。
我们还有另一篇关于PC3000 v5.X过程的文章可以在这里找到。
该过程允许恢复原始ROM和所有ROM模块的完整映像。
该程序适用于几乎所有具有内部(集成到处理器)ROM的WD Marvell架构驱动器,其具有SA模块102,103,105,107和109.一些固件具有不包含必要数据的SA模块109-ROM映像。如果我们在HEX编辑器中打开这样的109模块,我们会看到它充满了零。在这种情况下,实用程序无法构建图像并出错。

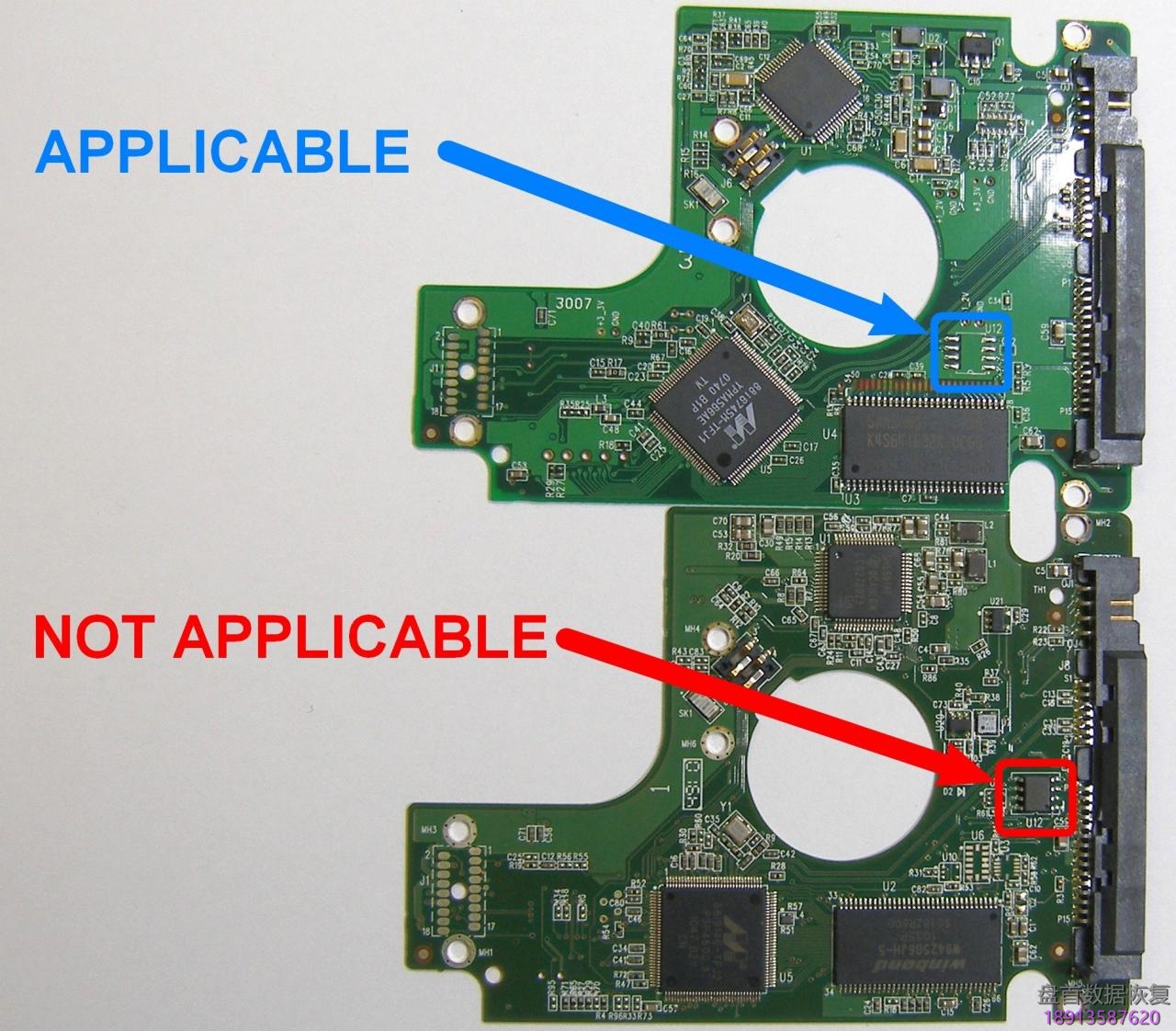

此过程不适用于带有外部ROM IC(U12)的驱动器以及传统的WD Caviar架构驱动器(非Marvell)。
WD 2,5“硬盘:
PC3000 for HDD WD Marvell硬盘系列从SA重建ROM镜像数据与内部ROM数据WD 3,5″ 硬盘:
PC3000 for HDD WD Marvell硬盘系列从SA重建ROM镜像数据与内部ROM数据

要执行该过程,SA和至少一个系统磁头是好的。
模块102,103,105,107和109是执行该过程所必需有的。
在这个例子中,我们恢复了WD3200BEVT-11ZCT0(Denali系列)驱动器而非原始(供体)PCB。 硬盘变为READY但无法访问用户区



PC3000 for HDD WD Marvell硬盘系列从SA重建ROM镜像数据与内部ROM数据

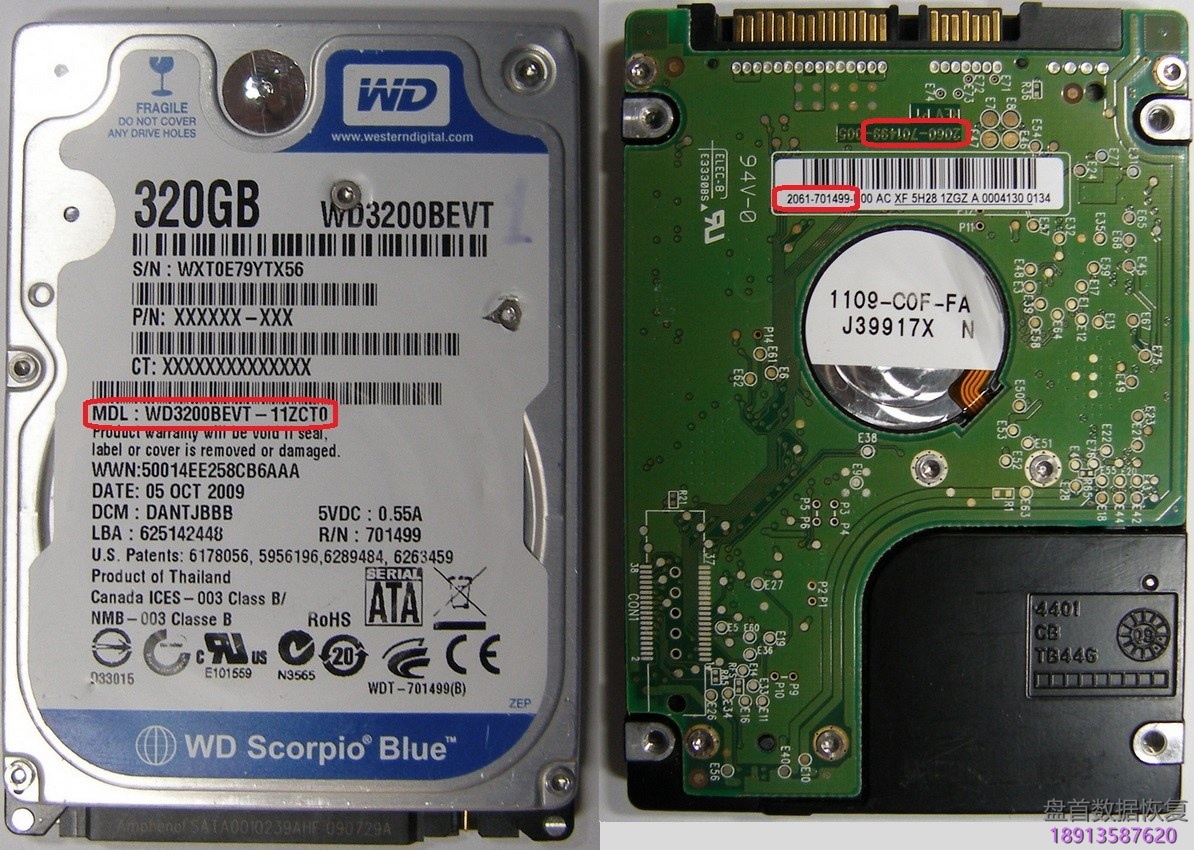

配件硬盘PCB电路板类似于原始PCB(具有相同的编号2061-701499)
这是程序:

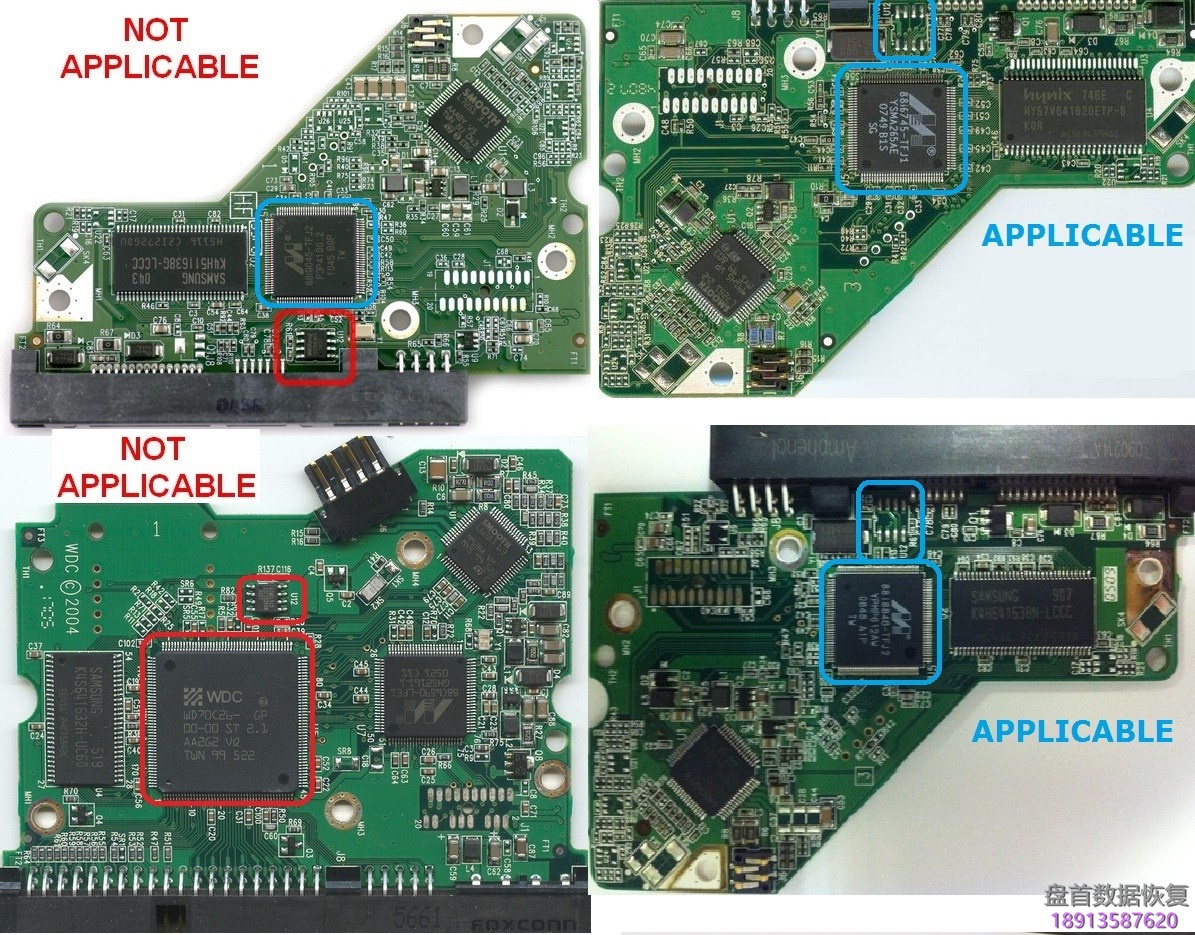

请特别注意该程序仅适用于带内部ROM的硬盘(PCB上没有U12 ROM IC)



PC3000 for HDD WD Marvell硬盘系列从SA重建ROM镜像数据与内部ROM数据
让我们给硬盘加电
PC3000 for HDD WD Marvell硬盘系列从SA重建ROM镜像数据与内部ROM数据
等到它准备就绪(DRD + DSC)。 主轴电机现在应该旋转。

PC3000 for HDD WD Marvell硬盘系列从SA重建ROM镜像数据与内部ROM数据

如果电机没有开始旋转并且驱动器没有准备就绪(总是在BSY或ERR中),这意味着PCB或ROM版本的问题完全不兼容。 您可以尝试通过Boot-ROM模式写入不同的ROM或尝试其他PCB。
现在我们可以启动WD Marvell实用程序了。

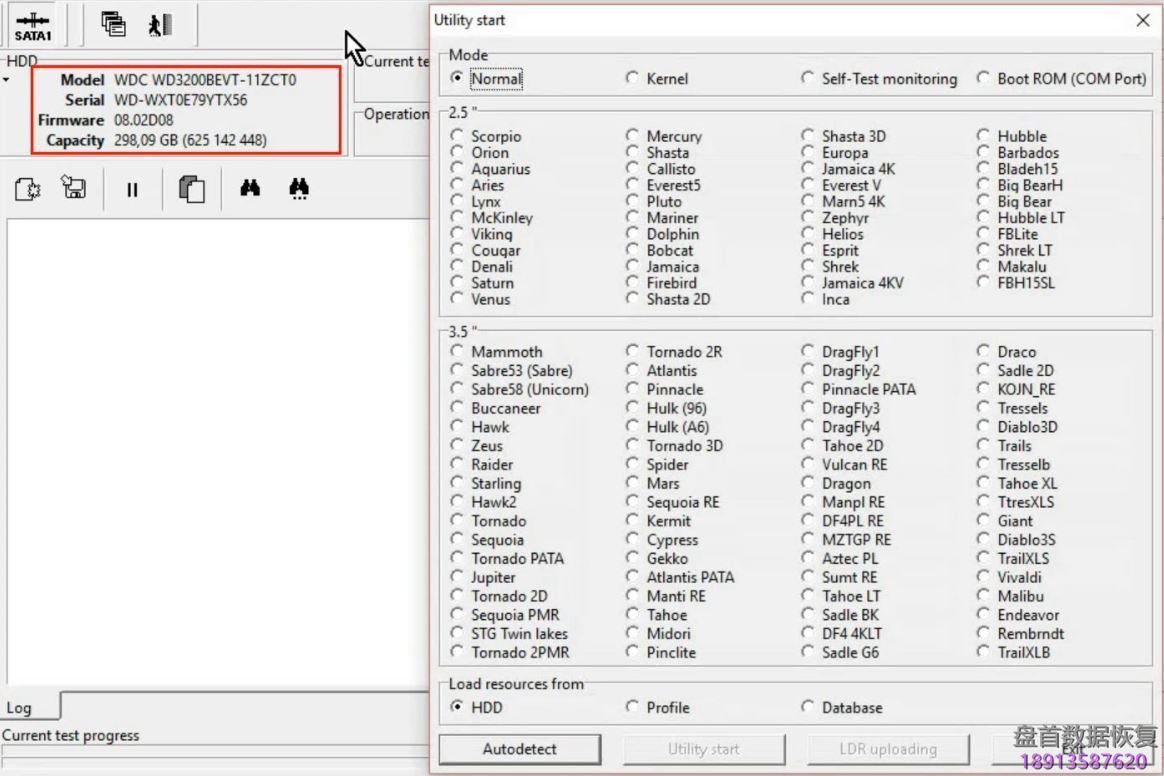

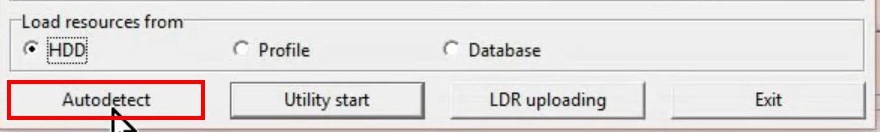

按“自动检测”按钮检测系列和模式。



PC3000 for HDD WD Marvell硬盘系列从SA重建ROM镜像数据与内部ROM数据

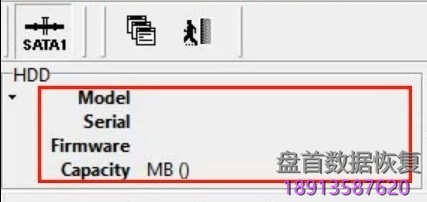

我们可以看到没有加载HDD ID,因为此时服务区不可用。

PC3000 for HDD WD Marvell硬盘系列从SA重建ROM镜像数据与内部ROM数据

检查是否正确检测到驱动器系列并将实用程序切换到NORMAL模式。

PC3000 for HDD WD Marvell硬盘系列从SA重建ROM镜像数据与内部ROM数据

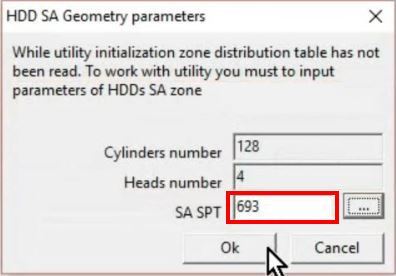

按Detect SA SPT按钮。

PC3000 for HDD WD Marvell硬盘系列从SA重建ROM镜像数据与内部ROM数据

如果检测到这意味着磁头可以读取伺服标记。

PC3000 for HDD WD Marvell硬盘系列从SA重建ROM镜像数据与内部ROM数据

如果未检测到SA SPT,则表示磁头坏,并且它们甚至不读取伺服标记。 此外,它可能意味着ROM FW版本不兼容。 您可以尝试将另一个版本写入ROM并再试一次。

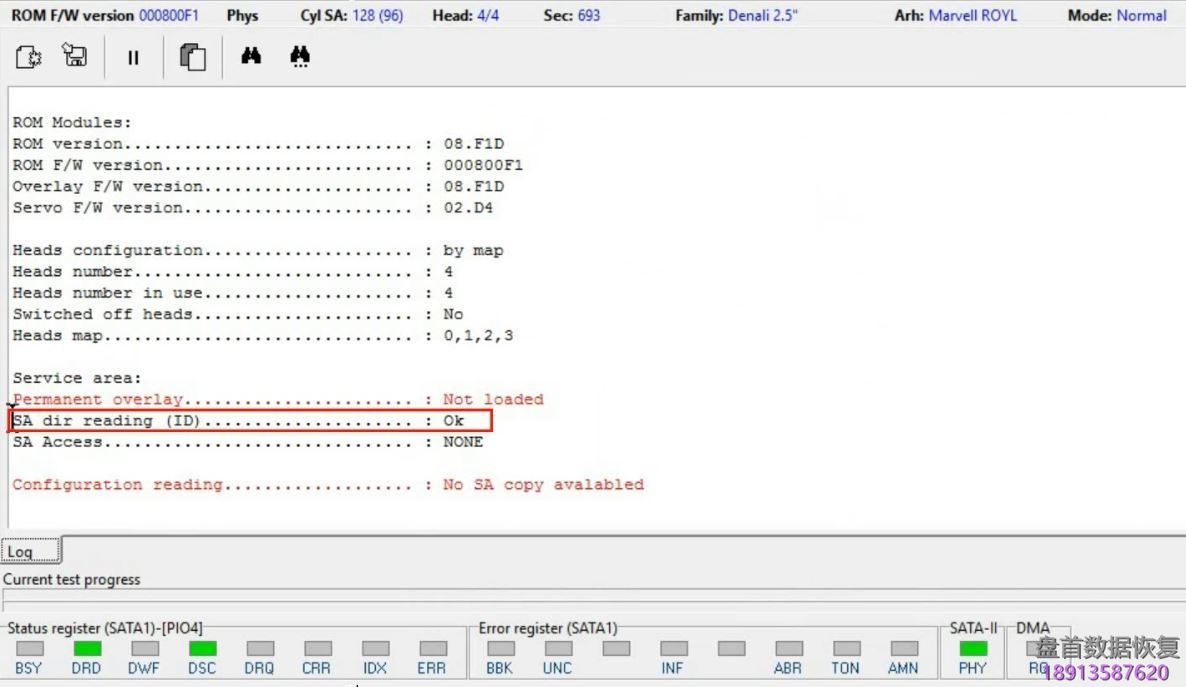

现在我们可以看到DIR是从表面加载的。



PC3000 for HDD WD Marvell硬盘系列从SA重建ROM镜像数据与内部ROM数据

这意味着我们可以通过ID访问表面上的服务区模块。

让我们检查它们是否可读。

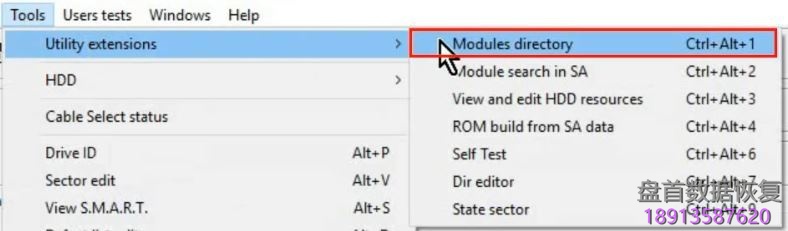

我们可以使用“模块目录”工具来做到这一点。



PC3000 for HDD WD Marvell硬盘系列从SA重建ROM镜像数据与内部ROM数据

在这里我们可以看到SA模块列表。

PC3000 for HDD WD Marvell硬盘系列从SA重建ROM镜像数据与内部ROM数据

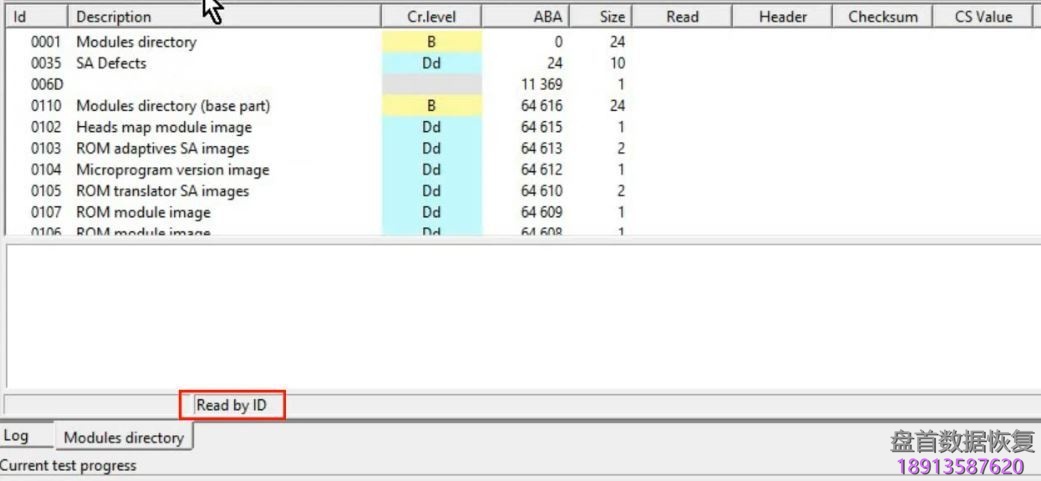

驱动器现在只能通过ID读取它们。
PC3000 for HDD WD Marvell硬盘系列从SA重建ROM镜像数据与内部ROM数据

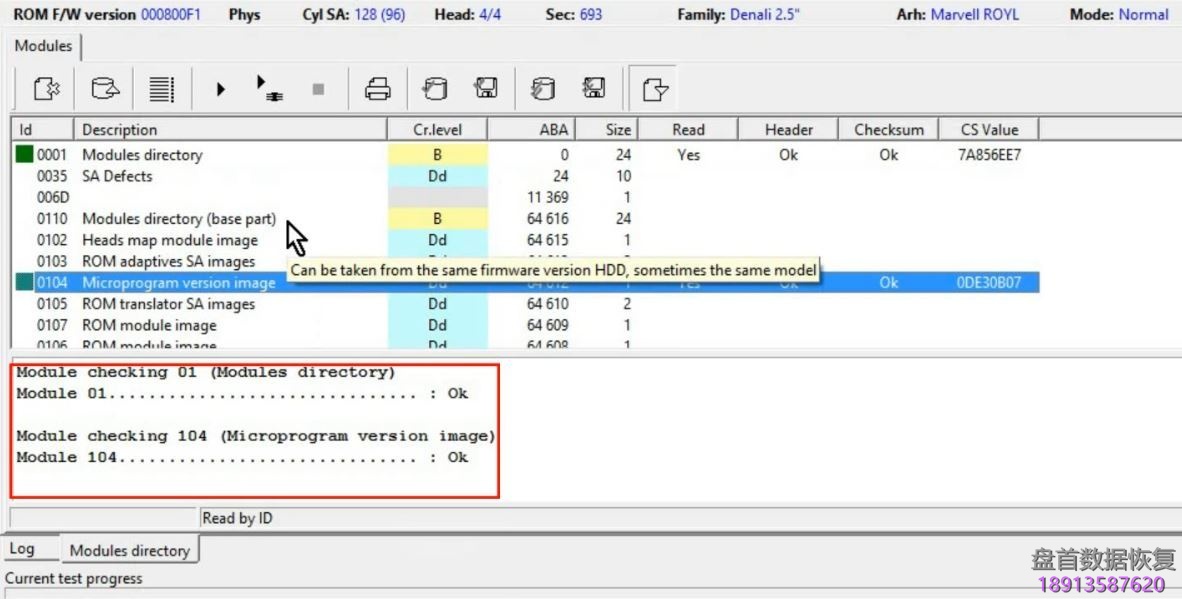

在这个例子中,我只检查两个模块以节省时间(右键单击 – >检查一个模块)。 但是你可以开始全自动检查。

PC3000 for HDD WD Marvell硬盘系列从SA重建ROM镜像数据与内部ROM数据

PC3000 for HDD WD Marvell硬盘系列从SA重建ROM镜像数据与内部ROM数据

模块是可读的,所以我们可以继续。

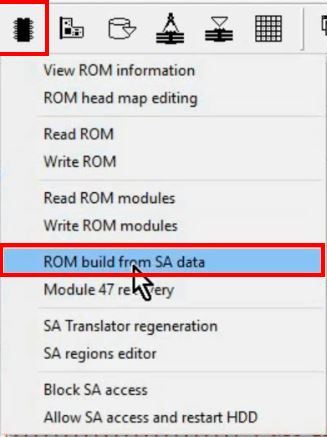

要启动“从SA数据构建ROM”工具,我们按面板上的“使用ROM”按钮,然后选择“从SA数据构建ROM”选项:



PC3000 for HDD WD Marvell硬盘系列从SA重建ROM镜像数据与内部ROM数据

然后我们按“从硬盘SA读取”按钮从SA加载必要的模块:

PC3000 for HDD WD Marvell硬盘系列从SA重建ROM镜像数据与内部ROM数据

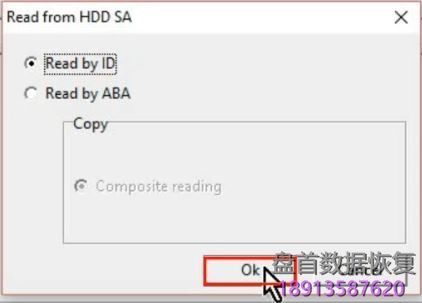

确保选中“按ID读取”选项,然后按“确定”确认。

PC3000 for HDD WD Marvell硬盘系列从SA重建ROM镜像数据与内部ROM数据

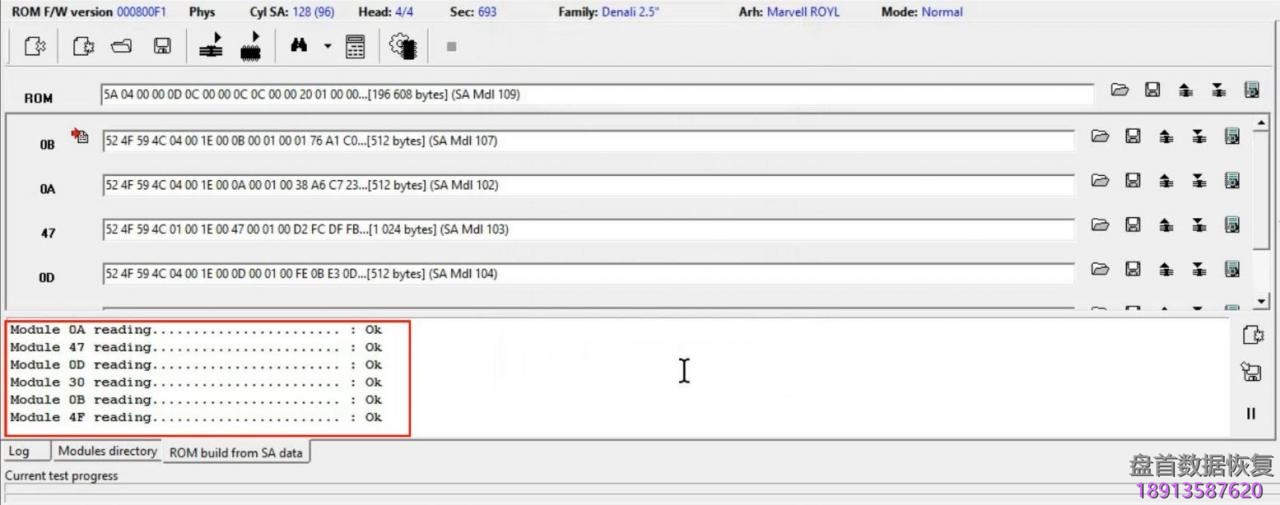

ROM映像和ROM模块现已准备就绪。

PC3000 for HDD WD Marvell硬盘系列从SA重建ROM镜像数据与内部ROM数据

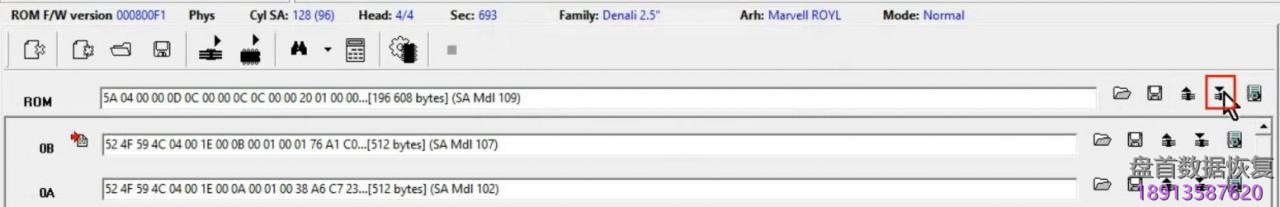

首先我们应该编写整个ROM映像:

PC3000 for HDD WD Marvell硬盘系列从SA重建ROM镜像数据与内部ROM数据

然后重新启动硬盘

PC3000 for HDD WD Marvell硬盘系列从SA重建ROM镜像数据与内部ROM数据

等到它准备好了

PC3000 for HDD WD Marvell硬盘系列从SA重建ROM镜像数据与内部ROM数据

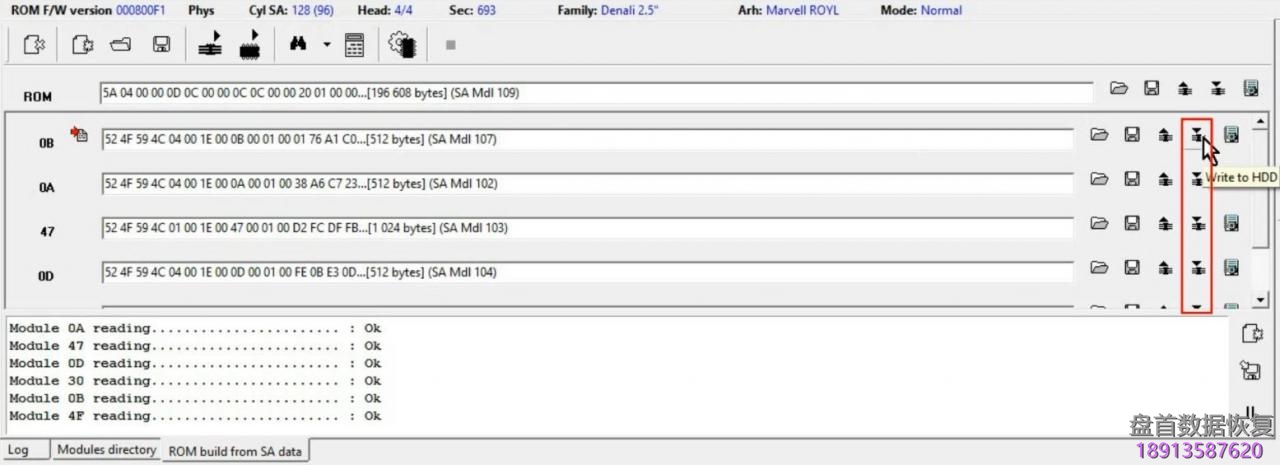

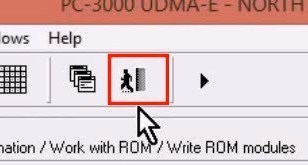

并逐个写入所有ROM模块(0B,0A,47,0D,30,4F)。
PC3000 for HDD WD Marvell硬盘系列从SA重建ROM镜像数据与内部ROM数据

然后重新启动硬盘

PC3000 for HDD WD Marvell硬盘系列从SA重建ROM镜像数据与内部ROM数据

然后重启该实用程序

PC3000 for HDD WD Marvell硬盘系列从SA重建ROM镜像数据与内部ROM数据

如您所见,HDD可以正确检测其ID。

PC3000 for HDD WD Marvell硬盘系列从SA重建ROM镜像数据与内部ROM数据

所以我们可以启动实用程序并检查初始化细节。

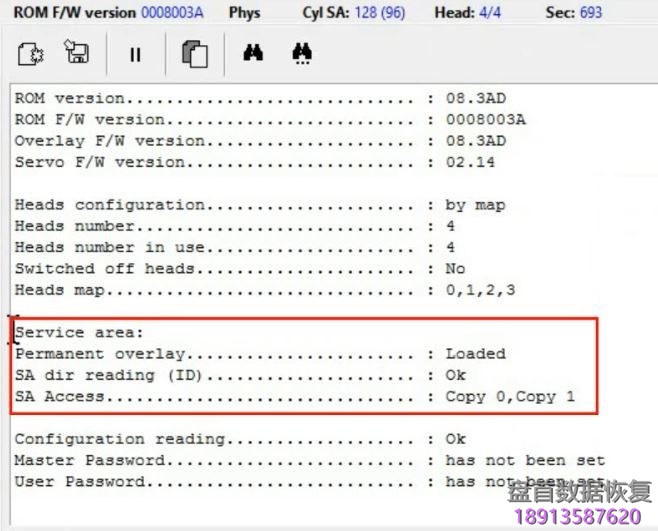

服务区现在由ABA提供两份:

PC3000 for HDD WD Marvell硬盘系列从SA重建ROM镜像数据与内部ROM数据

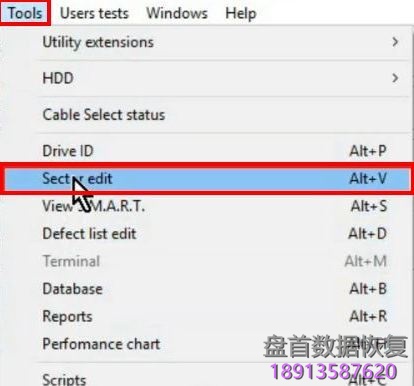

我们现在尝试读取用户区数据。 我们可以使用扇区编辑工具来完成:

PC3000 for HDD WD Marvell硬盘系列从SA重建ROM镜像数据与内部ROM数据

用户区数据现在可以访问,我们可以通过Data Extractor复制它!

PC3000 for HDD WD Marvell硬盘系列从SA重建ROM镜像数据与内部ROM数据

该过程的视频:
