PC3000 HDD. Samsung三星硬盘用于服务区域访问的简单热交换

你好朋友!有时在使用三星硬盘的过程中,我们可能需要访问SA服务区域,以检查所有模块是否都是好的,并进行备份,比如进行完全热交换。SA服务区域到达的方式之一是简单的热交换。我们简要地描述本文中的过程。

首先,我们需要使用配件硬盘与故障硬盘相同:

  1. 硬盘家族系列;
  2. 磁头位图相同;

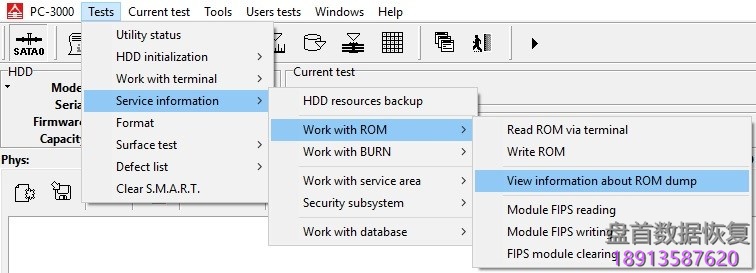

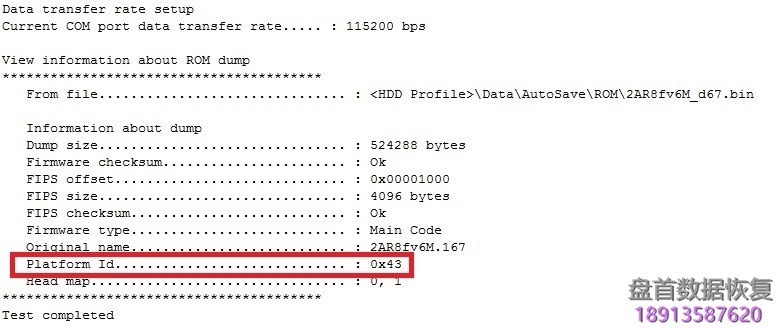

  3. ->Platform ID我们可以在测试中看到Platform ID/tests->Service Information->Work with ROM-> View information about ROM dump 。将COM端口数据传输速率设置为115200,以便更快地读取

PC3000 HDD. Samsung三星硬盘用于服务区域访问的简单热交换

PC3000 HDD. Samsung三星硬盘用于服务区域访问的简单热交换

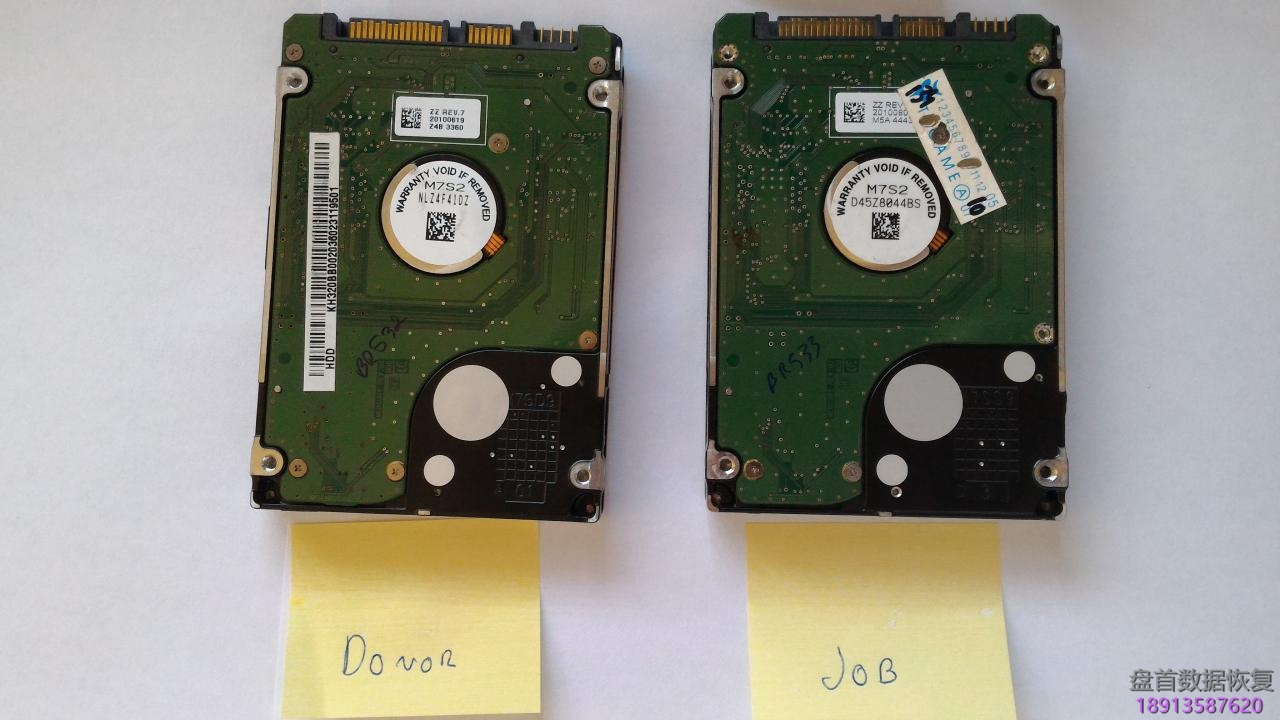

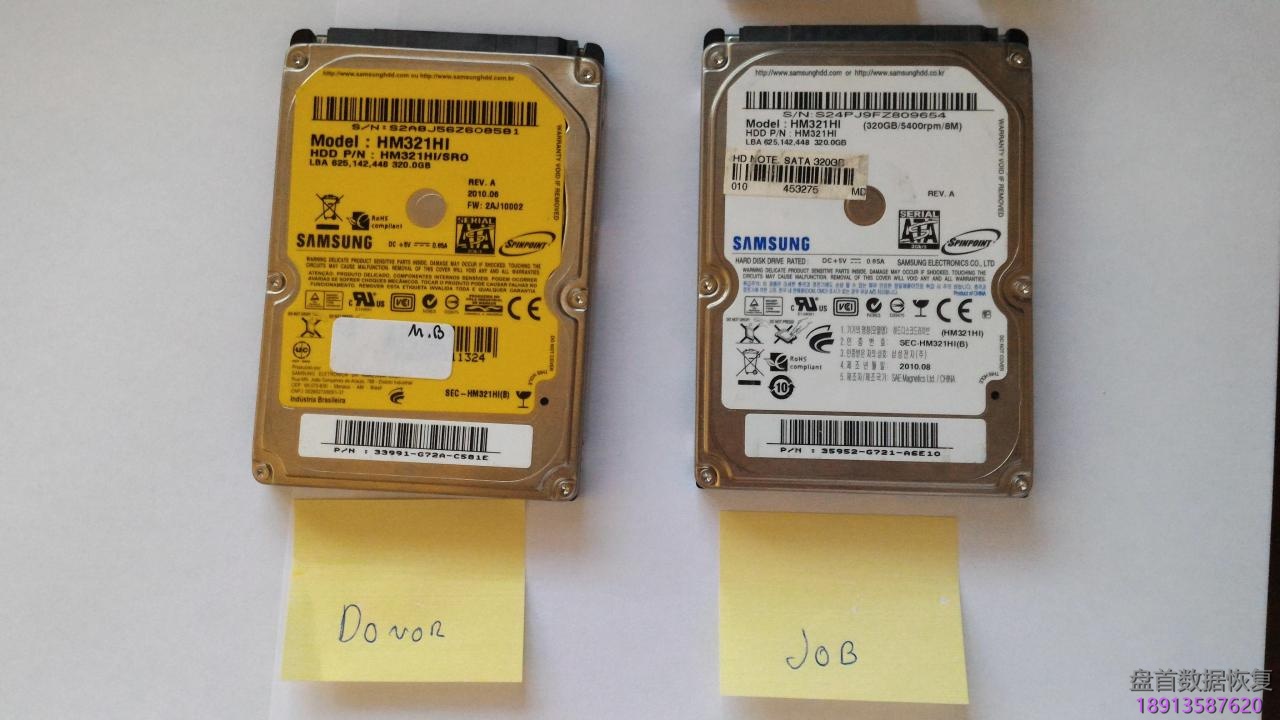

这是我们的硬盘。作为故障硬盘的工作,作为配件硬盘:

PC3000 HDD. Samsung三星硬盘用于服务区域访问的简单热交换

PC3000 HDD. Samsung三星硬盘用于服务区域访问的简单热交换

两个硬盘都完全相同,并准备进行热交换。

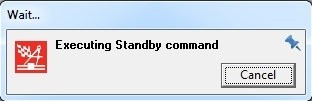

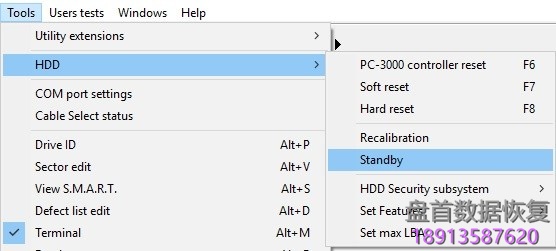

我们去点击Tools->HDD->Standby command:电机停转命令

PC3000 HDD. Samsung三星硬盘用于服务区域访问的简单热交换

PC3000 HDD. Samsung三星硬盘用于服务区域访问的简单热交换

当硬盘电机停止旋转后。

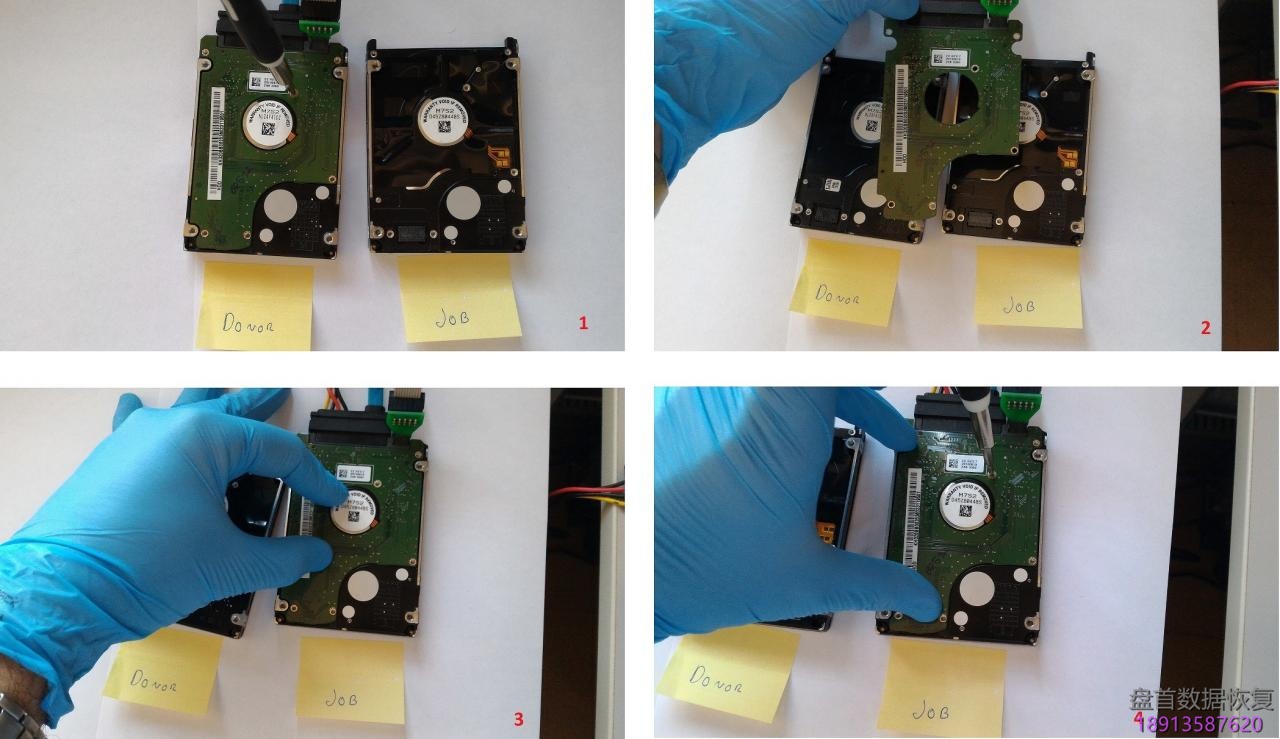

现在我们仔细地从故障硬盘上和配件硬盘上拆下PCB,然后用配件硬盘的PCB装到故障硬盘上进行拧紧。

PC3000 HDD. Samsung三星硬盘用于服务区域访问的简单热交换

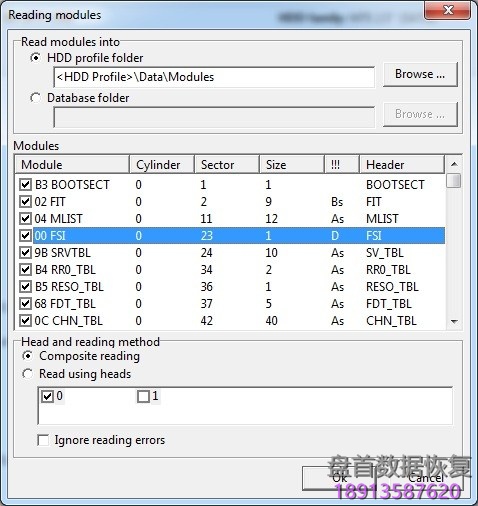

现在我们可以尝试使用配件硬盘上的PCB去读取故障硬盘中的模块。

PC3000 HDD. Samsung三星硬盘用于服务区域访问的简单热交换

PC3000 HDD. Samsung三星硬盘用于服务区域访问的简单热交换

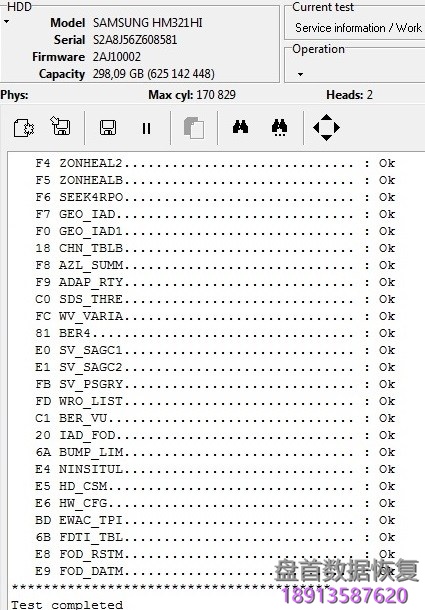

我们可以看到,所有模块都读得很好,我们现在可以分析SA服务区了。
如果我们故障硬盘上的原始ROM丢失的话,我们也可以编写配件硬盘上的
overlay(73_MOVLY001)用于ROM适配。 叠加写入后,我们可以重新启动故障硬盘,如果故障硬盘的所有磁头和SA模块都良好,请阅读数据。
