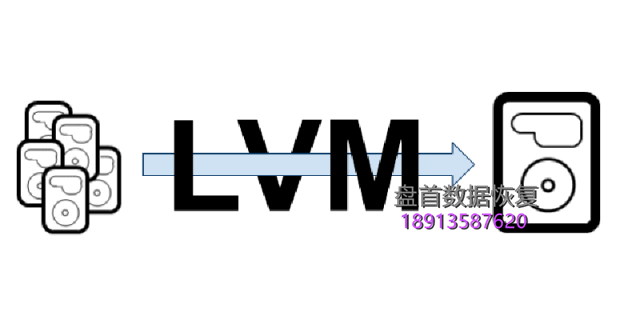

今天我们想分享一个关于如何处理RAID5的案例研究,如果其中一个驱动器丢失,另一个驱动器表面上有严重划痕,因此我们无法从中恢复任何数据。此外,如果错过1或2个驱动器,我们将向您展示如何处理数组,并且阵列上有LVM2结构。4个盘的RAID5其中有1个盘彻底损坏使用PC3000 Data Extractor RAID Edition版进行恢复LVM允许在一个或多个逻辑卷中组装几个磁盘。LVM通常用于Linux系统。LMV2结构有一些数据恢复功能,我们将在本文中对它们进行演示。让我们考虑一下我们有4个希捷硬盘的NAS(哦,你知道这些驱动器关闭的频率)。3个硬盘驱动器在我们手上(其中一个由于介质上的划痕而完全损坏)。

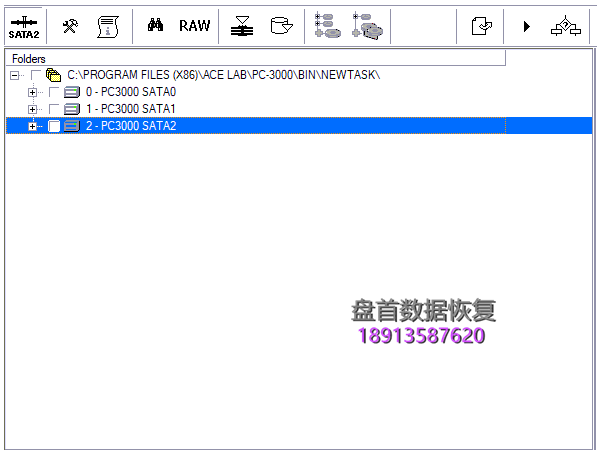

首先,我们需要将所有HDD连接到PC-3000端口,因为其中一个驱动器有划痕,在此过程中小心使用其他设备并控制其状态是有意义的。



4个盘的RAID5其中有1个盘彻底损坏使用PC3000 Data Extractor RAID Edition版进行恢复

接下来,我们将所有成员添加到RAID工作区

4个盘的RAID5其中有1个盘彻底损坏使用PC3000 Data Extractor RAID Edition版进行恢复

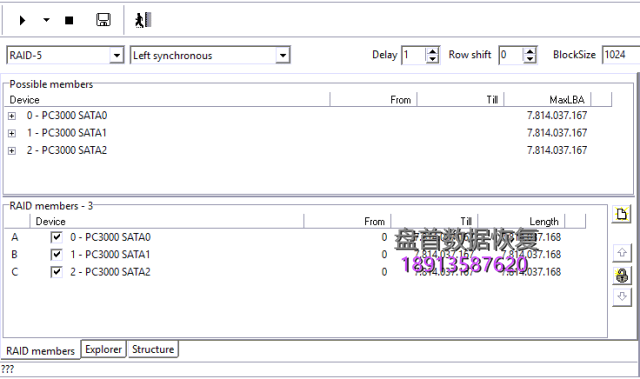

在我们的例子中,我们设置了RAID配置(级别),因为我们知道它。如果您不知道配置,请忽略此步骤。

4个盘的RAID5其中有1个盘彻底损坏使用PC3000 Data Extractor RAID Edition版进行恢复

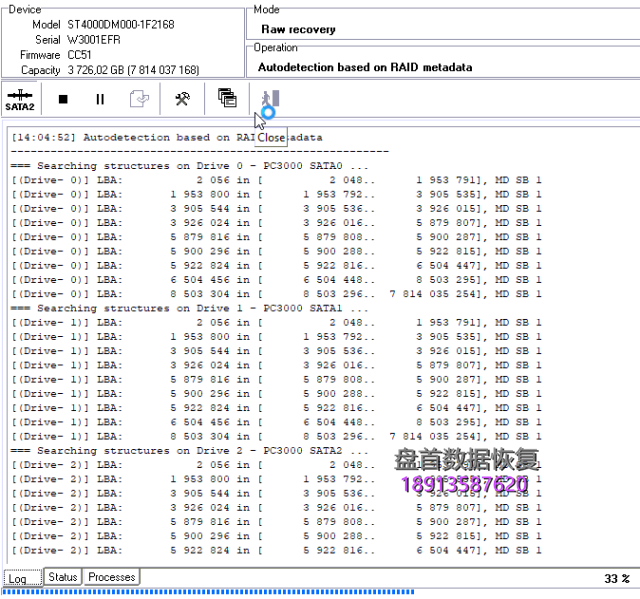

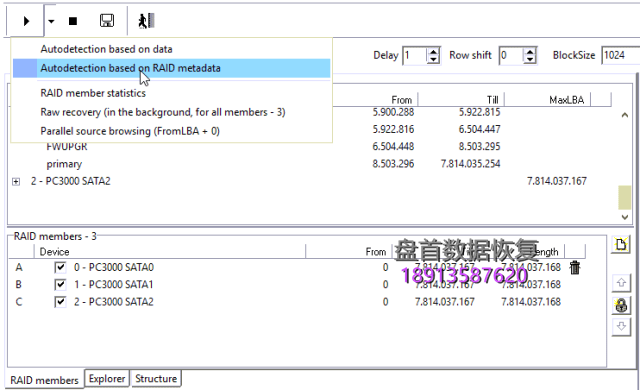

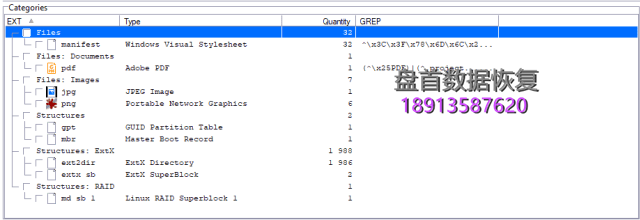

如果我们运行RAW恢复,我们将能够找到RAID结构 – md sb 1元数据(MB超级块版本1.0)。在这种情况下,我们可以尝试扫描元数据以基于元数据定义RAID配置。

4个盘的RAID5其中有1个盘彻底损坏使用PC3000 Data Extractor RAID Edition版进行恢复

4个盘的RAID5其中有1个盘彻底损坏使用PC3000 Data Extractor RAID Edition版进行恢复

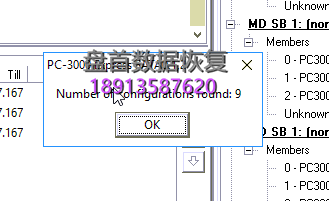

找到9配置!!!

4个盘的RAID5其中有1个盘彻底损坏使用PC3000 Data Extractor RAID Edition版进行恢复

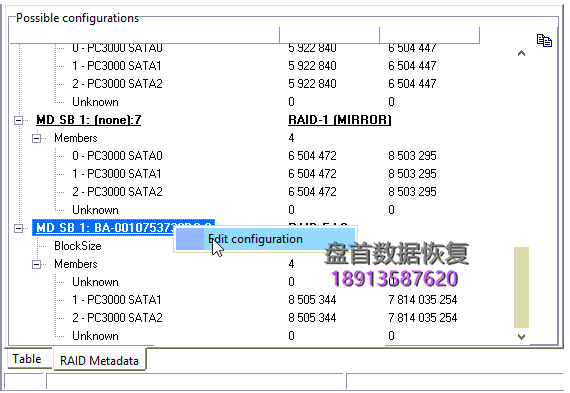

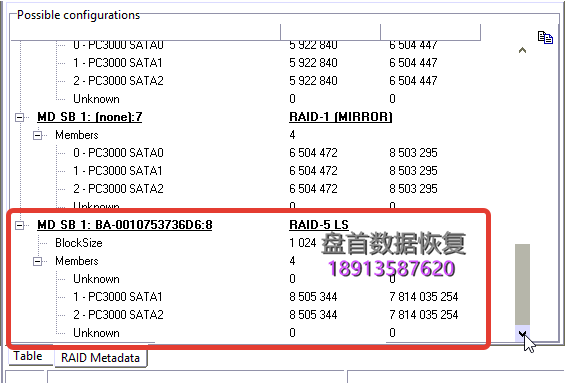

我们对RAID5配置感兴趣。



4个盘的RAID5其中有1个盘彻底损坏使用PC3000 Data Extractor RAID Edition版进行恢复

4个盘的RAID5其中有1个盘彻底损坏使用PC3000 Data Extractor RAID Edition版进行恢复

停止……第3个驱动器在哪里?!

4个盘的RAID5其中有1个盘彻底损坏使用PC3000 Data Extractor RAID Edition版进行恢复

哦,没什么特别的,只是在其中一个驱动器上错过了元数据,继续。

4个盘的RAID5其中有1个盘彻底损坏使用PC3000 Data Extractor RAID Edition版进行恢复

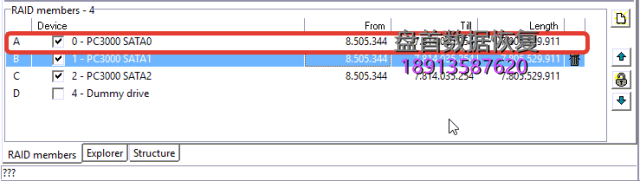

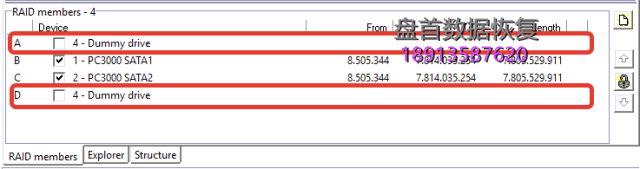

接下来,我们需要将驱动器放在SATA-0而不是丢失的成员上,并修改RAID的矩阵。

4个盘的RAID5其中有1个盘彻底损坏使用PC3000 Data Extractor RAID Edition版进行恢复

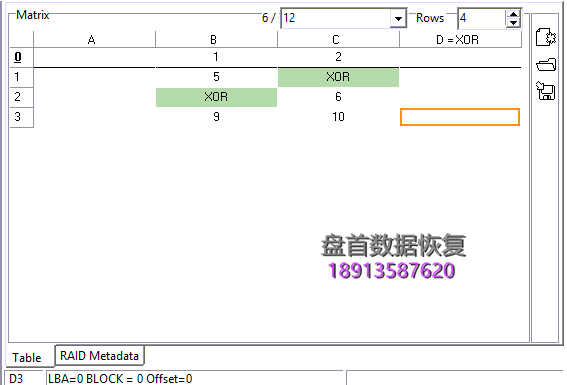

我们删除与错过的成员相对应的列中的块,以便稍后定义它们。

4个盘的RAID5其中有1个盘彻底损坏使用PC3000 Data Extractor RAID Edition版进行恢复

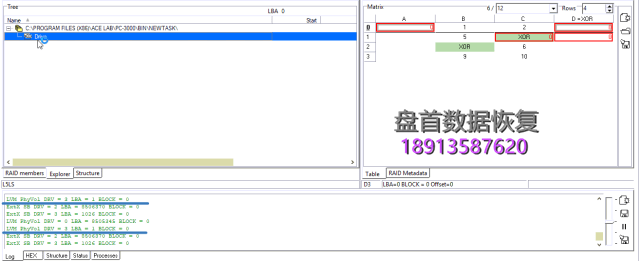

然后我们打开文件树,有两个可能的块。我们注意屏幕底部的日志。找到了LVM2结构。我们将使用它们来定义块0的正确位置。

4个盘的RAID5其中有1个盘彻底损坏使用PC3000 Data Extractor RAID Edition版进行恢复

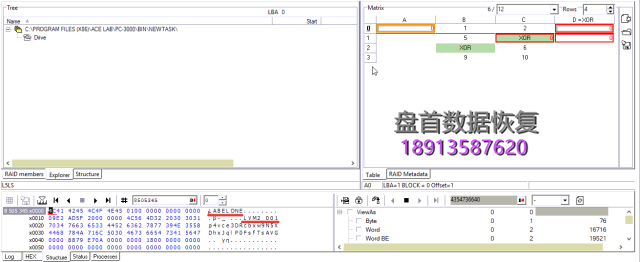

如果我们点击A0块,那么我们意识到该扇区在十六进制查看中具有LABELON和LVM2签名。当然,这是LMV2结构的标志。我们添加了A0块,然后将D0块定义为我们配置的XOR块。

4个盘的RAID5其中有1个盘彻底损坏使用PC3000 Data Extractor RAID Edition版进行恢复

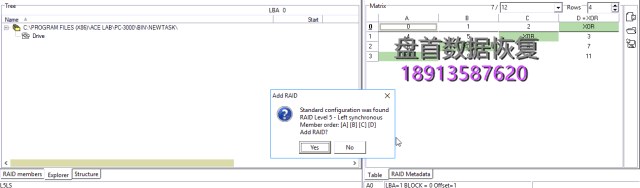

所有其他块都自动填充,配置可用

4个盘的RAID5其中有1个盘彻底损坏使用PC3000 Data Extractor RAID Edition版进行恢复

当我们尝试打开文件树时,我们会看到LVM2元数据扫描的确认。

4个盘的RAID5其中有1个盘彻底损坏使用PC3000 Data Extractor RAID Edition版进行恢复

就是这样!

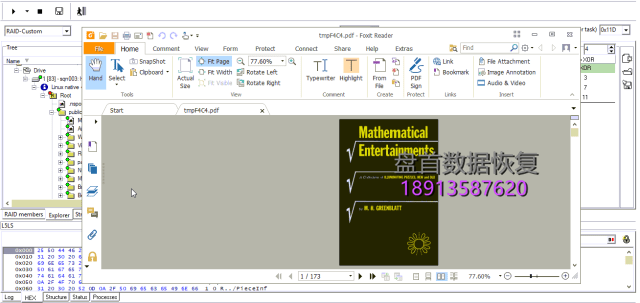

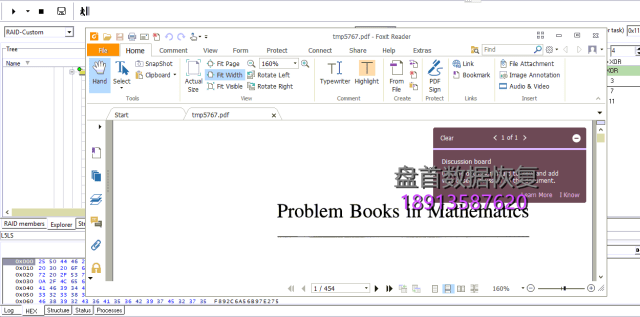

最后,我们检查一些文件



4个盘的RAID5其中有1个盘彻底损坏使用PC3000 Data Extractor RAID Edition版进行恢复

4个盘的RAID5其中有1个盘彻底损坏使用PC3000 Data Extractor RAID Edition版进行恢复

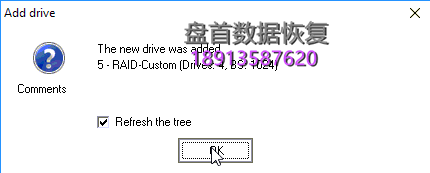

并保存配置

4个盘的RAID5其中有1个盘彻底损坏使用PC3000 Data Extractor RAID Edition版进行恢复

4个盘的RAID5其中有1个盘彻底损坏使用PC3000 Data Extractor RAID Edition版进行恢复

就这样!
