PC3000 Flash闪存存储设备U盘SD卡TF卡CF卡芯片级数据恢复设备
日期:2020年7月14日10:21:49 分类:设备展示 评论:发表评论 观看: 351

PC-3000 Flash是一种硬件与软件相结合的恢复系统,用于存储设备无法被电脑或读取设备识别的情况下从基于NAND芯片的设备中恢复数据:

  • U盘存储设备
  • SD存储卡
  • CF存储卡
  • micro SD存储卡(TF卡)
  • MS(记忆棒)
  • xD存储卡
  • 单片机闪存设备
  • MMC(多媒体卡)
  • 录音笔
  • iPhone 2G,3G,3GS(不带硬件加密)

从 U盘、存储卡、移动存储设备中恢复数据

PC-3000 Flash基于我们自己的“专有技术”技术,可直接访问闪存微芯片。将微芯片从存储设备上拆下来,并由我们的特殊设备“Flash读取器”读取,从而在主控损坏时提供对数据的访问。即使存储设备受到物理损坏,该技术也大大增加了成功恢复数据的成功率。

PC-3000 Flash包含最新的大型内存芯片数据库,可让您以自动模式识别和读取微芯片。 PC-3000 Flash也会自动检测到由几部分组成的复杂堆栈组织。

NAND微芯片技术正在不断变化:微芯片正变得越来越高科技,功能的新原理被创造出来,并且微芯片出现了新的要求和协议,例如TLC微芯片。由于这种不断的变化,Flash Reader软件会不断更新,以根据正确功能所需的严格要求为新的微芯片提供支持。

PC-3000 Flash能够通过Internet自动检查和下载最新的库:

  • 内存芯片库
  • ECC 算法库
  • XOR 库
  • 分析库算法、制备和研究方法
  • 页面格式库
  • 电源电路库
  • 重读模式参考书
  • 动态 XOR 库

PC-3000 Flash系统功能原理

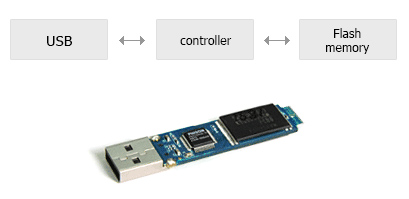

在现代的基于NAND的闪存驱动器中,我们可以大致选出以下部分:接口,主控制器,存储芯片和内部驱动器固件(firmware)。 该接口可以是任何类型-SD,microSD,XD,USB 2.0或USB3.0-并且是主控制器和外部电路之间的链接单元。 主控制器处理传入的数据,进行一些准备,转换和混合数据,并准备将其写入存储芯片(读取数据时将进行向后转换)。 内存芯片存储接收到的数据(驱动器可能包含一个或多个内存芯片)。 驱动器的固件操作控制器和接口模式,并监视微芯片损坏的存储单元。

PC-3000Flash系统可以诊断驱动器并确定问题的实质。 固态硬盘的所有故障都可以分为两类:逻辑故障(设备和微芯片的所有单元均正常工作,没有故障,但是损坏的文件系统,意外删除的文件以及数据会出现问题。 格式化等后丢失)和物理上的损坏(电子部件或固件损坏,导致硬盘故障)。 出现故障的最常见原因是电源稳定器,位于控制器中(或位于存储芯片的服务区域中)的控制器微芯片或驱动器的固件。
为了解决所有这些问题,PC-3000 Flash使用了一组特定的工具和方法,以识别故障并访问用户数据。

基于 NAND 的驱动器的逻辑问题

如果在诊断时检测到逻辑故障,则驱动器不需要拆卸 - 启动 PC-3000 Flash软件并使用以下模式就足够了:

  • 驱动器分析,可查找现有分区并添加虚拟分区
  • 分析分区数据,以便扫描驱动器的内容并查找丢失的文件和文件夹。该模式可以基于文件系统操作,但也可以在配置文件中启动,当文件系统被忽略时,在这种情况下,将找到一切
  • RAW 恢复模式允许恢复文件,然后按类型对恢复的文件进行分组
  • 扇区编辑器。拥有文件系统结构扩展知识的高级用户有机会完全恢复驱动器的功能及其性能

基于 NAND 的驱动器的物理问题

驱动器的物理故障经常发生。故障的一个可能原因是驱动器的电子元件质量低。可能还有其他许多原因,例如不正确的开发等。在这种情况下,控制器是故障组件,而用户数据保持不变,它位于非易失性内存芯片中。但是,如果出现此类故障,则无法通过设备接口在标准模式下读取数据。
为了解决这些问题,PC-3000 闪存系统使用复杂的软件和硬件部件
单元。系统的硬件部分可以读取任何 NAND 内存芯片(首先,内存微芯片应从驱动器中解出来并插入 PC-3000 闪存的读卡器)。一旦获得包含内存芯片中的数据的文件,您就可以进一步直接处理已读取的数据。几乎不可能损坏数据,因此使用 PC-3000 闪存系统绝对安全,因为您随时可以回到每个微芯片的初始转储。下一阶段,使用一组数学工具和方法,可以模拟几乎任何驱动器控制器的操作算法。
软件组件包含以下特性
和功能:

  • 包含数百个内存微芯片信息的内存微芯片的参考库
  • 大多数控制器操作所需的资源库
  • 约25种不同的制备技术模拟控制器转换
  • 大约 50 种不同的算法,用于获取文件系统的全功能图像
  • 查看服务信息模式
  • 按位图形表示形式显示的数据视图模式
  • 改进以前构建的图像的几种方法和算法
  • 集成的编译器使您能够编写自己的脚本来处理数据
  • 许多其他有用的功能
  • 许多其他特性和功能

PC-3000 Flash的所有其他模式和工具都提供了自动确定操作参数并应用它们的可能性。为使 PC-3000 Flash更易于使用,已实现了三种数据恢复自动化方法:

  • 基于控制器的恢复,用于恢复用户数据的可能步骤的线外基础
  • 综合分析方法,最可能的数据恢复步骤的数学计算模式
  • 全球解决方案中心 – 包含 400/500 个解决方案脚本的网站。应用这些解决方案时,您可以"一键"恢复数据

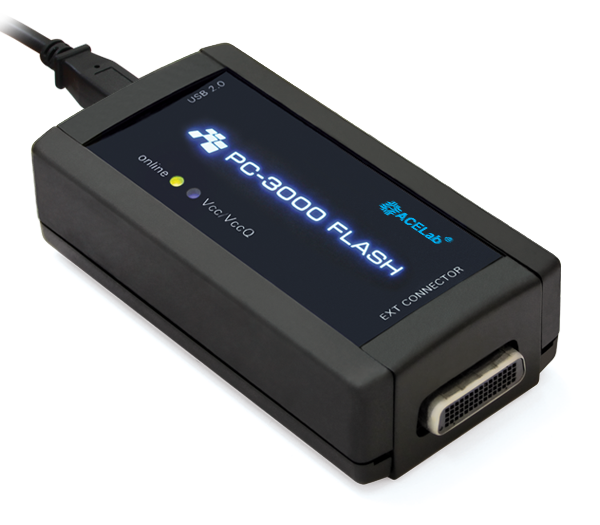

硬件功能:PC闪存读取器 4.0 设备。新!

  • 使用专用适配器支持各种 NAND 设备
  • 用于芯片读取和分步手动模式的完全自动模式,可根据需要发送命令
  • 提供广泛的功能,提供电压控制和电流限制(参见技术功能)
  • 32 位和 64 位操作系统的驱动程序
  • 在 PC-3000 软件中完全控制和可配置
  • 缓冲控制和地址/数据总线输出

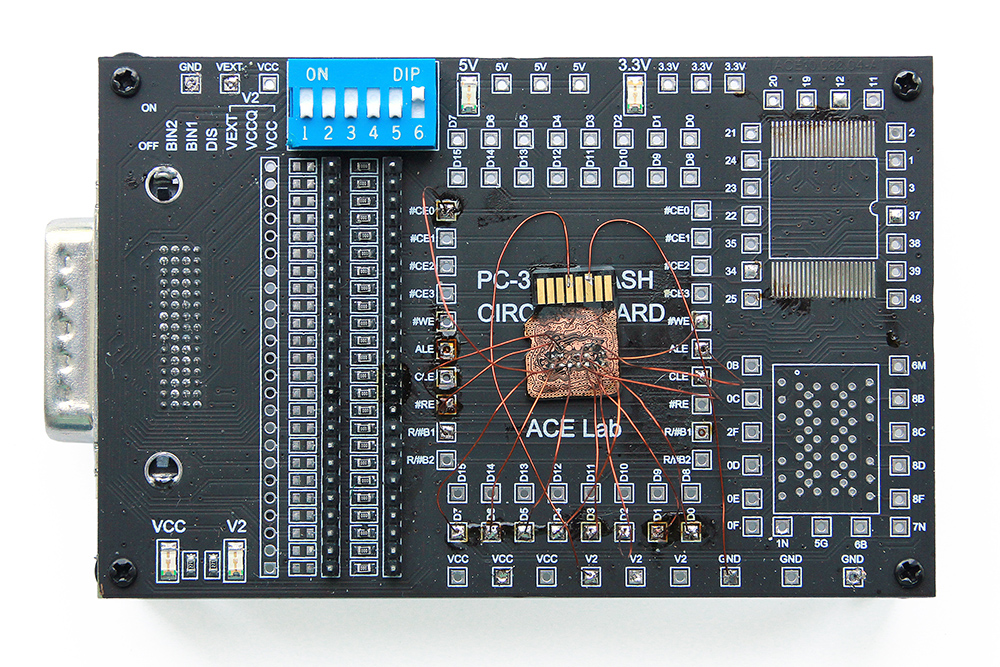

以单体形式显示的闪存驱动器

大量基于 NAND 的闪存驱动器由单片驱动器(芯片上系统或嵌入式解决方案)组成,其中控制器、内存微芯片和所有无源元件都放置在一个物理外壳中。 此类闪存驱动器的唯一外部端口是它所针对的接口端口(USB、SD、MS、微型 SD 等)。如果这种器件出现故障,并且无法通过标准接口工作,则有办法访问单片设备内部的内存芯片,使用焊接到电路板上的特殊引脚,或直接焊接到电路板的轨迹上。专门针对此类任务,PC-3000 Flash系统具有电路板适配器,旨在使将整体连接到 PC-3000 Flash系统读取器更加方便。 整体库会定期更新,它包含有关焊接引脚的信息,用于连接到单体内存芯片。PC3000 Flash闪存存储设备U盘SD卡TF卡CF卡芯片级数据恢复设备

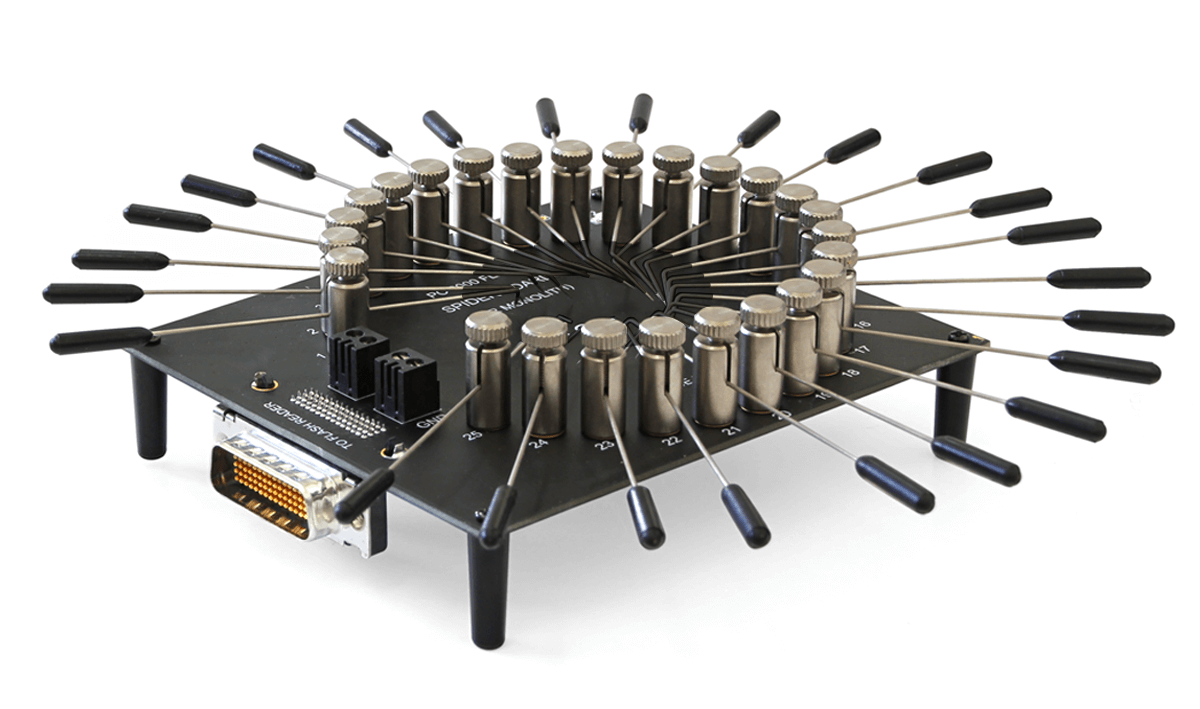

蜘蛛板适配器

蜘蛛板适配器设计用于连接到一体化封装设备(单片闪存设备)的技术引脚。

这是从损坏的一体化中恢复数据的新革命性技术。无需高级焊接技能。

蜘蛛板适配器的主要功能:

  • 无需焊接到技术引脚,这节省了大量时间,降低了风险,使整体恢复过程变得非常方便。
  • 25 个专用针头将使您能够找到连接到引脚的便捷方式,无论它们位于何处
  • GND 和 VCC 引脚通过螺钉连接器固定,便于使用
  • 适配器专为显微镜使用而开发

使用蜘蛛板适配器可以:



  • 在软件级别上微调连接器
  • 将以前的引脚分配设置保存在文件中以在类似情况下使用
  • 维持恒定的5V或控制VCC(1.8 V-3.6 V)电源
  • 通过软件控制适配器电源
  • 作为功能齐全的卡适配器,从部分损坏/格式化/擦除的SD和MicroSD卡中恢复数据。

重要:

新适配器仅与 PC-3000 Flash读取器版本 4.0 兼容。

板适配器可与所有整体外形一起使用:

  • MicroSD TF卡
  • SecureDigital
  • UFD
  • 记忆棒

以前,由于复杂性,许多数据恢复工程师无法使用整体数据。现在,您可以更轻松、更快速、更安全地从整体中恢复数据。

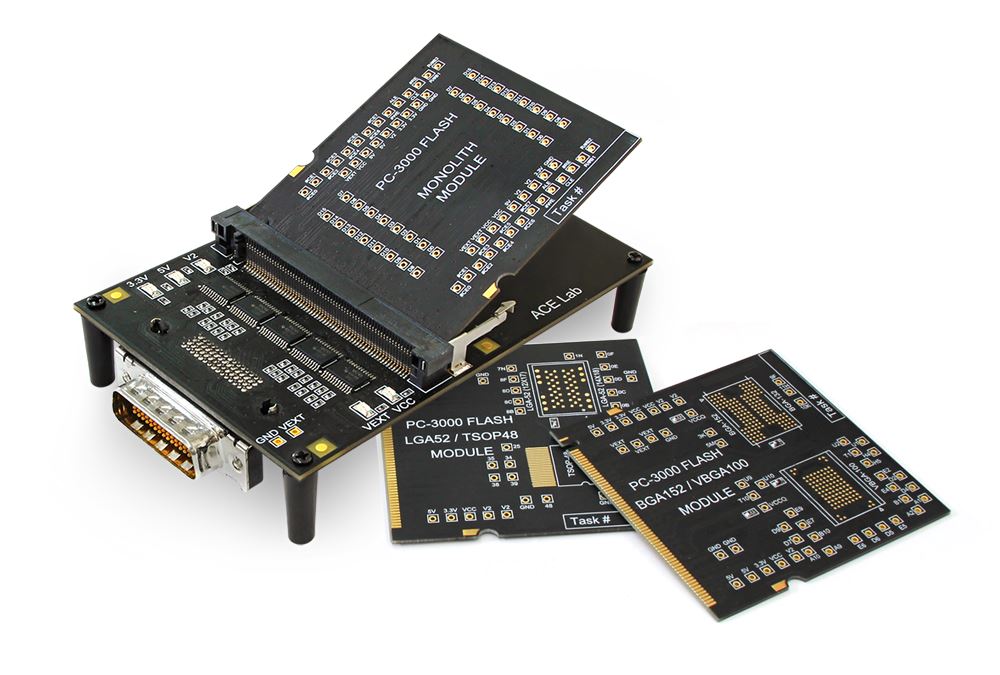

带可更换模块的多板焊接适配器

此适配器设计用于焊接各种外形的 NAND 芯片,并连接到 PC-3000 Flash读取器(第 3.0 或 4.0版本)。新的多板适配器支持更广泛的微芯片。该器件由主多板适配器和可更换模块组成:单体、LGA-52/TSOP-48 和 BGA-152/VBGA-100。这种方法允许在任务和焊机微芯片之间快速切换,而不会有热损坏适配器的风险。
在小型单体模块上焊接要容易得多,该模块还具有更高的抗干扰度和数据读取稳定性。多板适配器使您能够通过廉价、方便和稳定的可更换模块读取质量来降低每个单体外壳的成本,从而节省时间并提高投资回报。

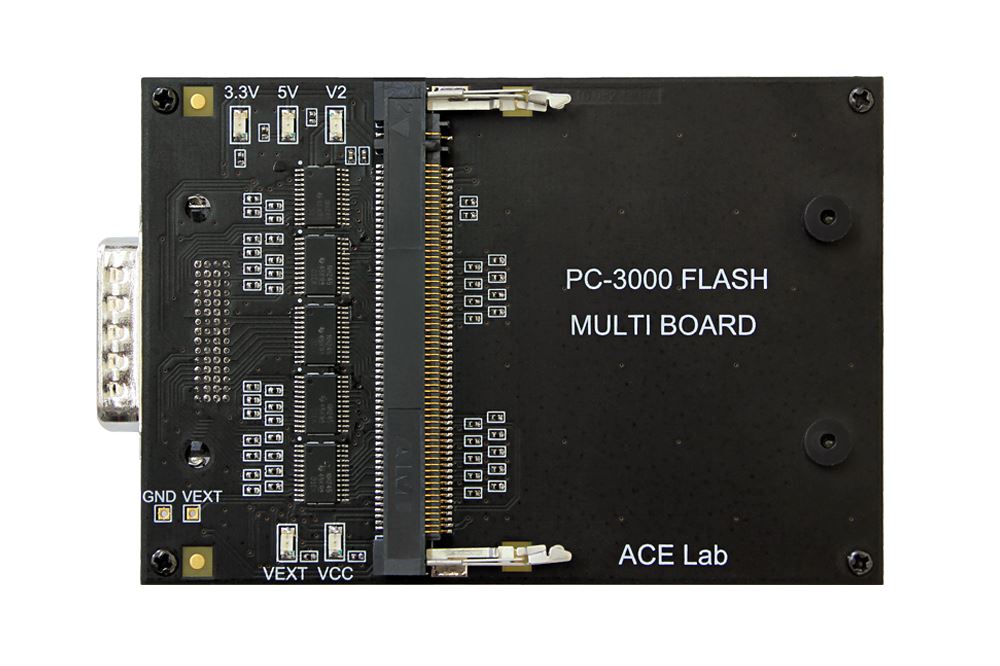

主多板适配器,带可更换模块插座

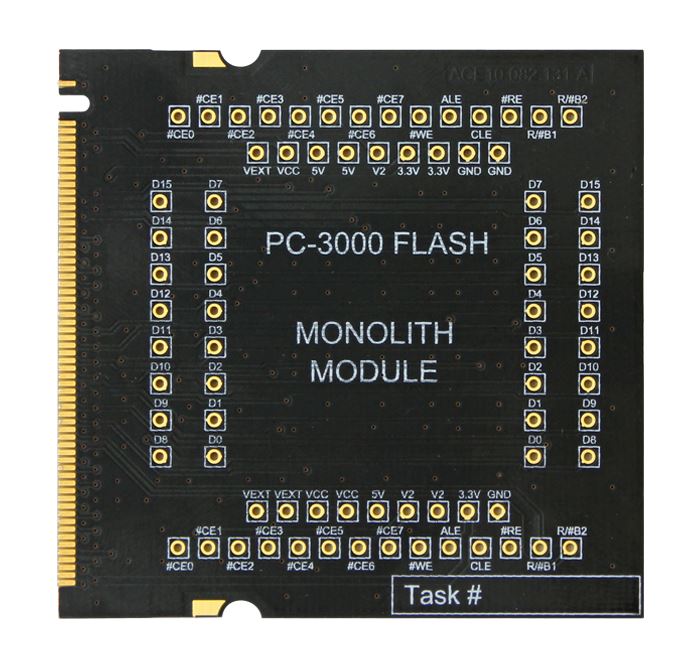

一体化封装焊接可更换模块

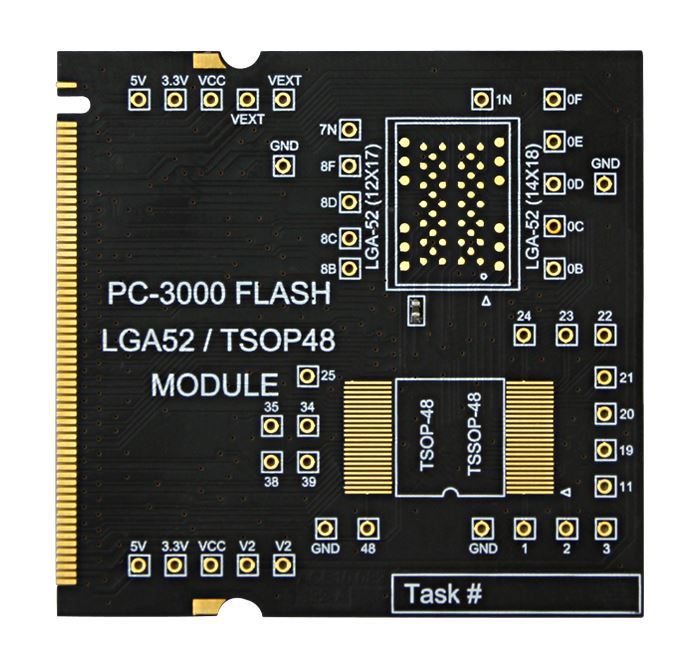

LGA-52/TSOP-48 焊接可更换模块

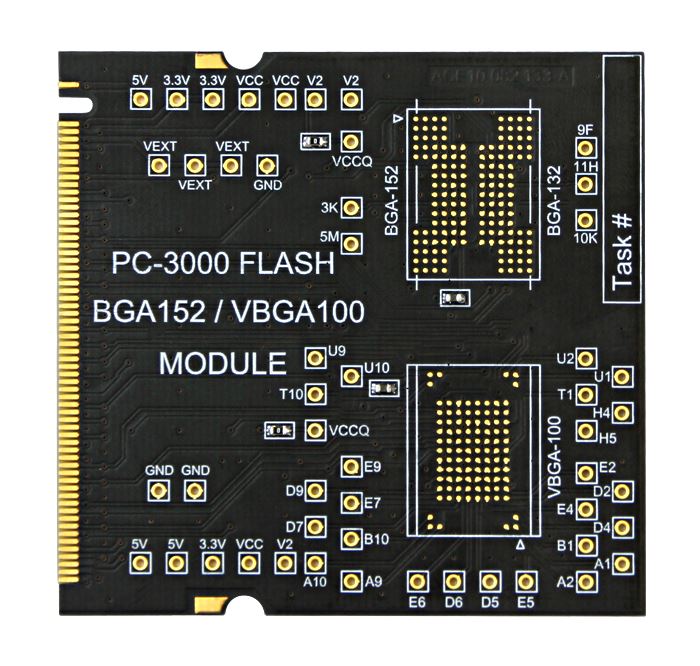

BGA-152/VBGA-100 可焊接可更换模块

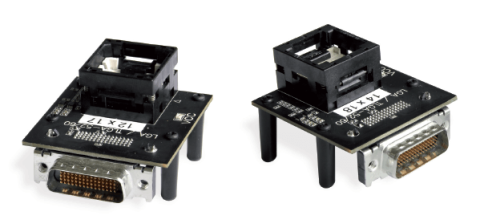

LGA/TLGA-52/60 (14x18 和 12x17) 适配器

适配器基于专用的 ZIF 面板,提供安装内存芯片的方便和安全的方法。适配器与 PC3000 Flash读取器 3.0 版本完全兼容,并支持 LGA/TLGA-52/60 外壳中的芯片。区别在于内存芯片封装的宽度 - 14x18 mm 和 12x17 mm。可以手动将窄芯片(12x17 mm)放在 LGA/TLGA-52/60(14x18)适配器的插座内。适配器具有电源 LED - 指示向内存芯片提供的电压。

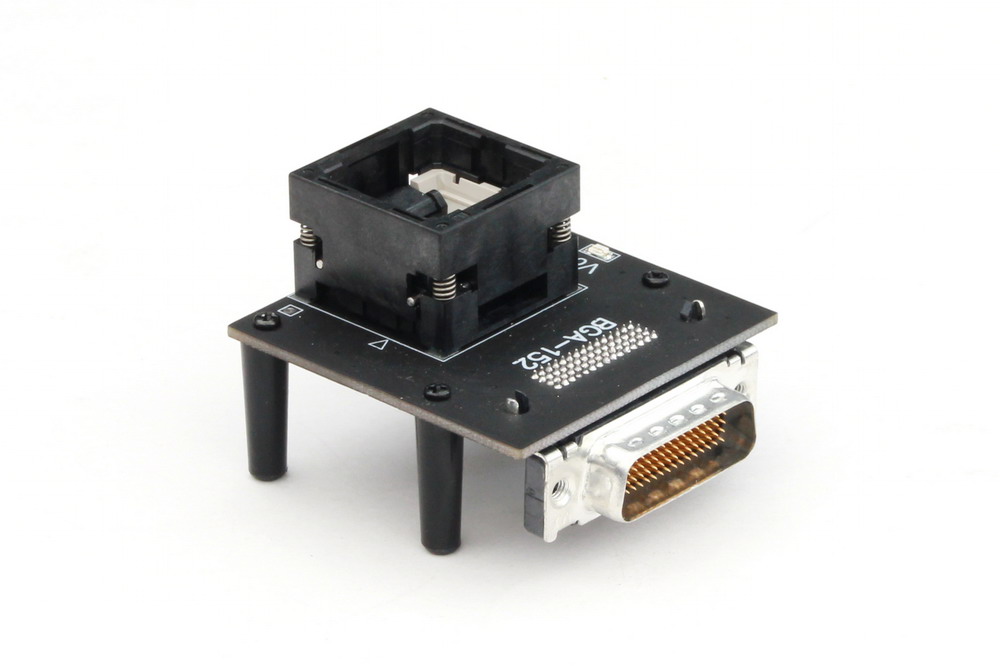

BGA-152/132 适配器

该适配器基于专用的 ZIF 面板,提供了一种方便、安全安装内存芯片的方法。该适配器与 PC3000 Flash读取器 3.0 版本完全兼容,并支持 BGA-152/132 外壳中的芯片。BGA-132 芯片需要额外的对齐方式,因为其机身宽度少 2 mm。每个电源电路的两个电压指示灯(核心电源 Vcc 和缓冲电源 VccQ)允许使用附加电源适配器监控每个电路的电源电源。当没有此类电源适配器时,两个电路都连接到 PC 闪存读取器。

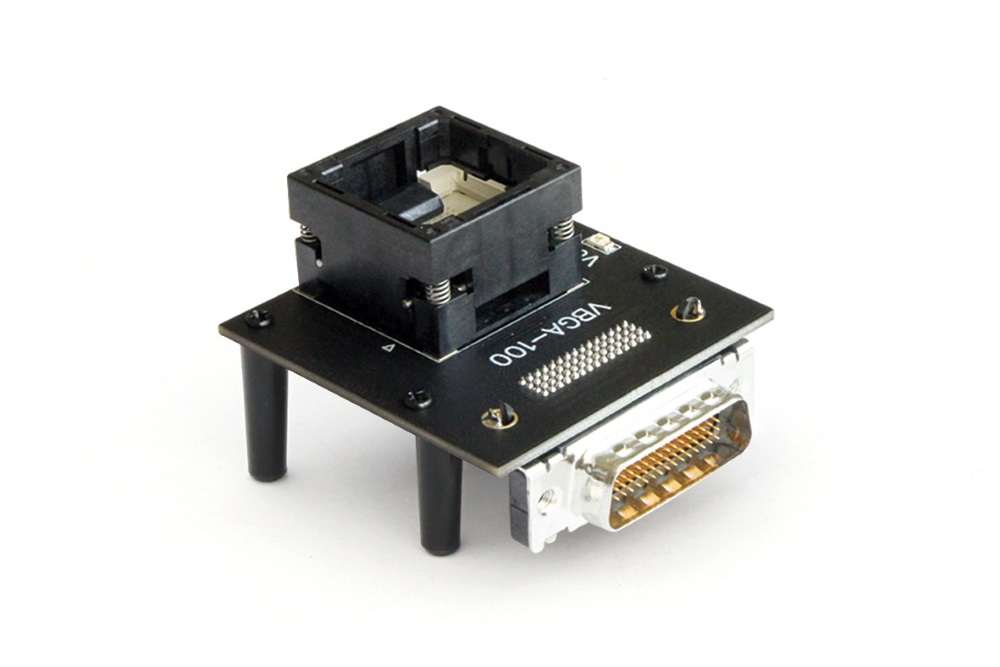

VBGA-100 适配器

该适配器基于专用的 ZIF 面板,提供了一种方便、安全安装内存芯片的方法。适配器与 PC3000 Flash取器版本 3.0/ver.4.0 完全兼容,并支持 VBGA-100 外壳中的芯片。LED 允许您直观地监控提交给内存芯片的电压电源。

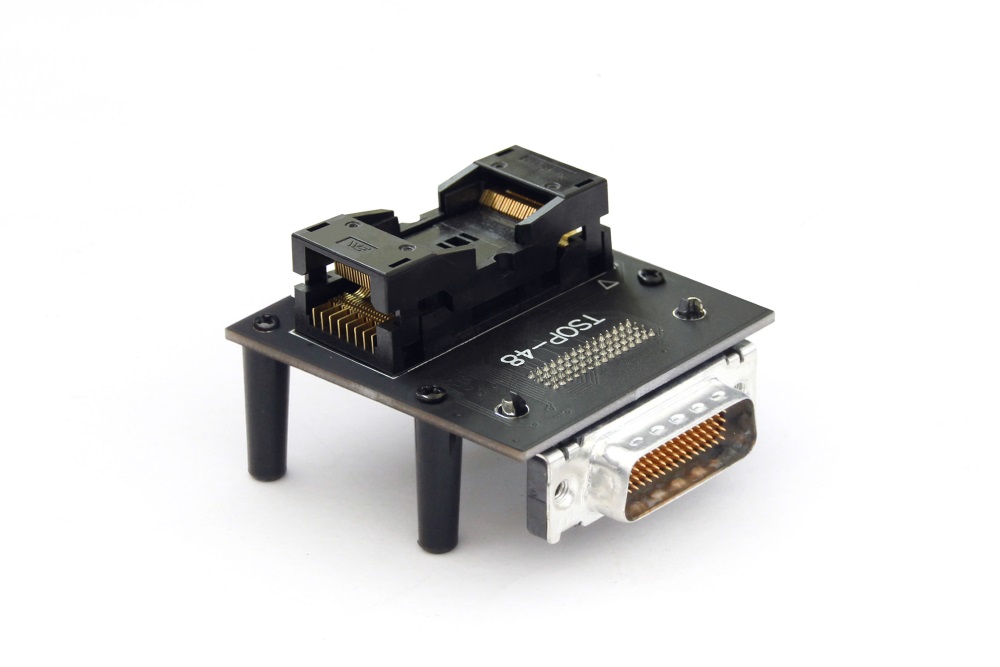

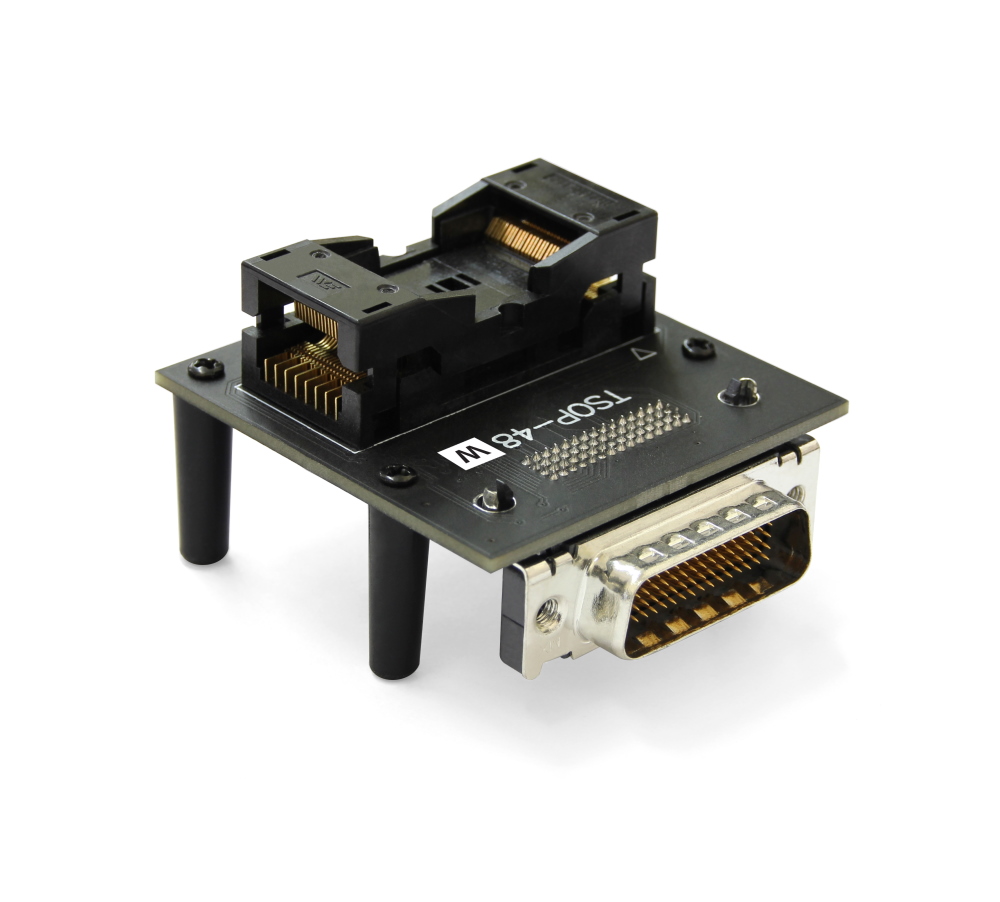

TSOP-48 和 TSOP-48 W(宽)适配器

TSOP-48 和 TSOP-48 W(宽)适配器基于专用 ZIF 面板,提供安装内存芯片的方便和安全方法。适配器与PC3000 Flash读取器版本 3.0/ver.4.0 完全兼容,并支持 TSOP-48 外壳中的芯片。LED 允许您直观地监控提交给内存芯片的电压电源。TSOP-48 W(宽)适配器还支持比标准 14x18mm 宽的非标准尺寸 TSOP-48 内存芯片。

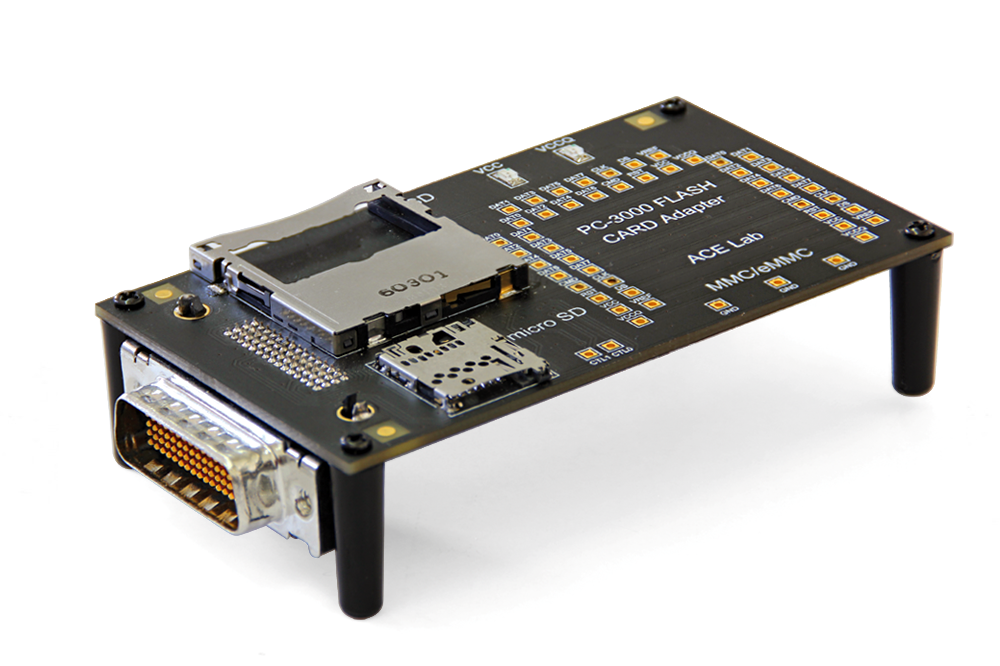

卡适配器(SD、microSD、MMC、eMMC)

虽然使用单体焊接非常有效,但它应该是数据恢复工程师的最后手段。在转向这个复杂的过程之前,应该使用更安全、更便宜的解决方案, 比如 PC3000 Flash的卡适配器。
卡适配器是专为在技术模式下从SD、microSD存储卡和MMC、eMMC芯片读取数据而开发的。Technomode 使得无需拆解问题卡上的数据成为可能,从而节省了工程师的时间,使任务更具成本效益。

这使得使用存储卡更加方便,并大大方便了取证调查。
该适配器连接到PC3000 Flash读卡器 Ver. 3 或 4(闪存读卡器 Ver. 3 需要电源适配器),并且有两个用于 SD 和 microSD 卡的插槽以及 MMC/eMMC 芯片的焊接区域,通常用于移动设备和智能手机。

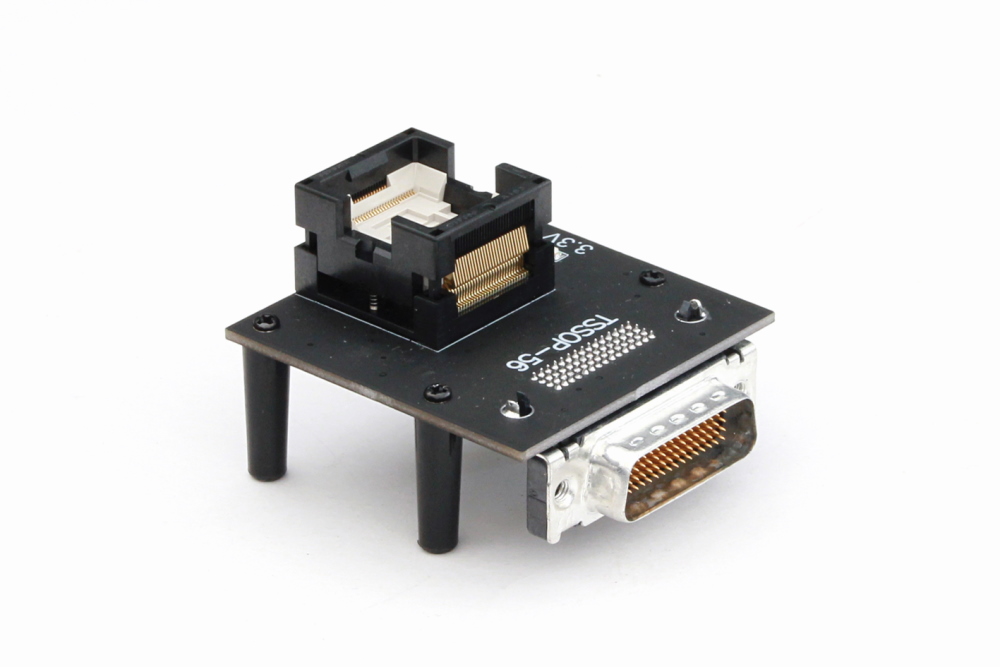

TSSOP-56 适配器

一些紧凑型闪存卡和 USB 闪存棒可以基于 TSSOP-56 芯片。ACE Lab TSSOP-56 适配器与PC3000 Flash读取器 ver. 3.0/ver.4.0 完全兼容,允许从这种类型的 NAND 内存芯片读取数据。

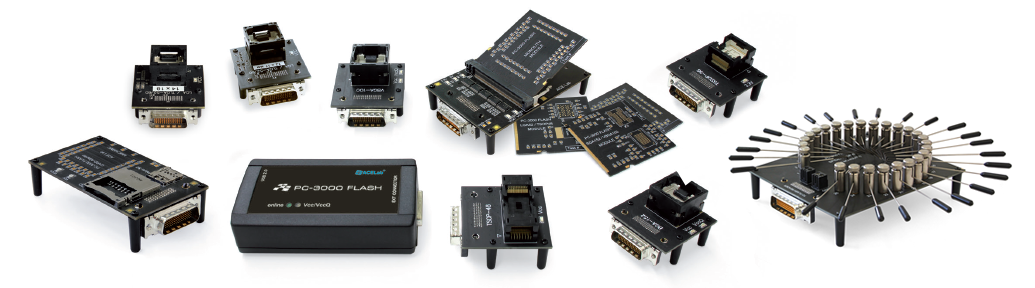

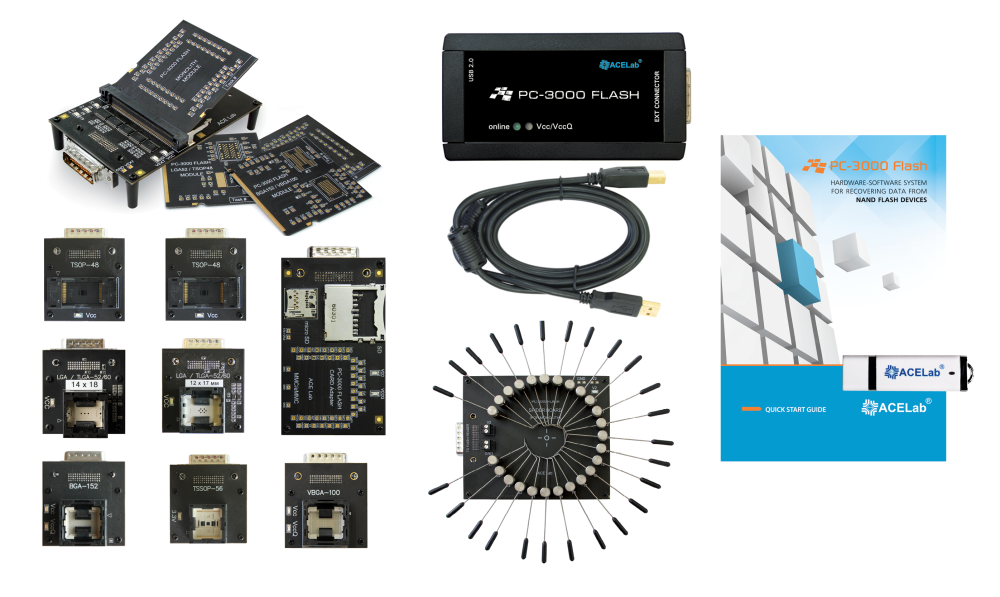

适配器包含在PC3000 Flash一揽子封装中,或可以单独购买。
