PC-3000 UDMA是一种硬件软件解决方案,旨在为众多供应商(希捷,西部数据,富士通,三星,迈拓,昆腾,IBM(HGST))基于SATA(串行ATA)和ATA(IDE)接口诊断和修复HDD。 ),日立(东芝),各种容量(从500MB到8 TB)和各种外形规格:3.5英寸-台式机驱动器,2.5英寸和1.8英寸-笔记本电脑驱动器。

PC-3000 UDMA与Data Extractor UDMA结合在一起构成了PC-3000 UDMA Professional系统,使您可以从SATA,ATA(IDE)HDD恢复数据。 如果要修复这些HDD,则仅需要PC-3000 UDMA,而对于数据恢复,则需要PC-3000 UDMA和数据提取器UDMA的组合。

PC-3000 UDMA硬件

PC3000 UDMA-E(红卡)盘首设备展示 PC3000 UDMA-E(红卡)盘首设备展示

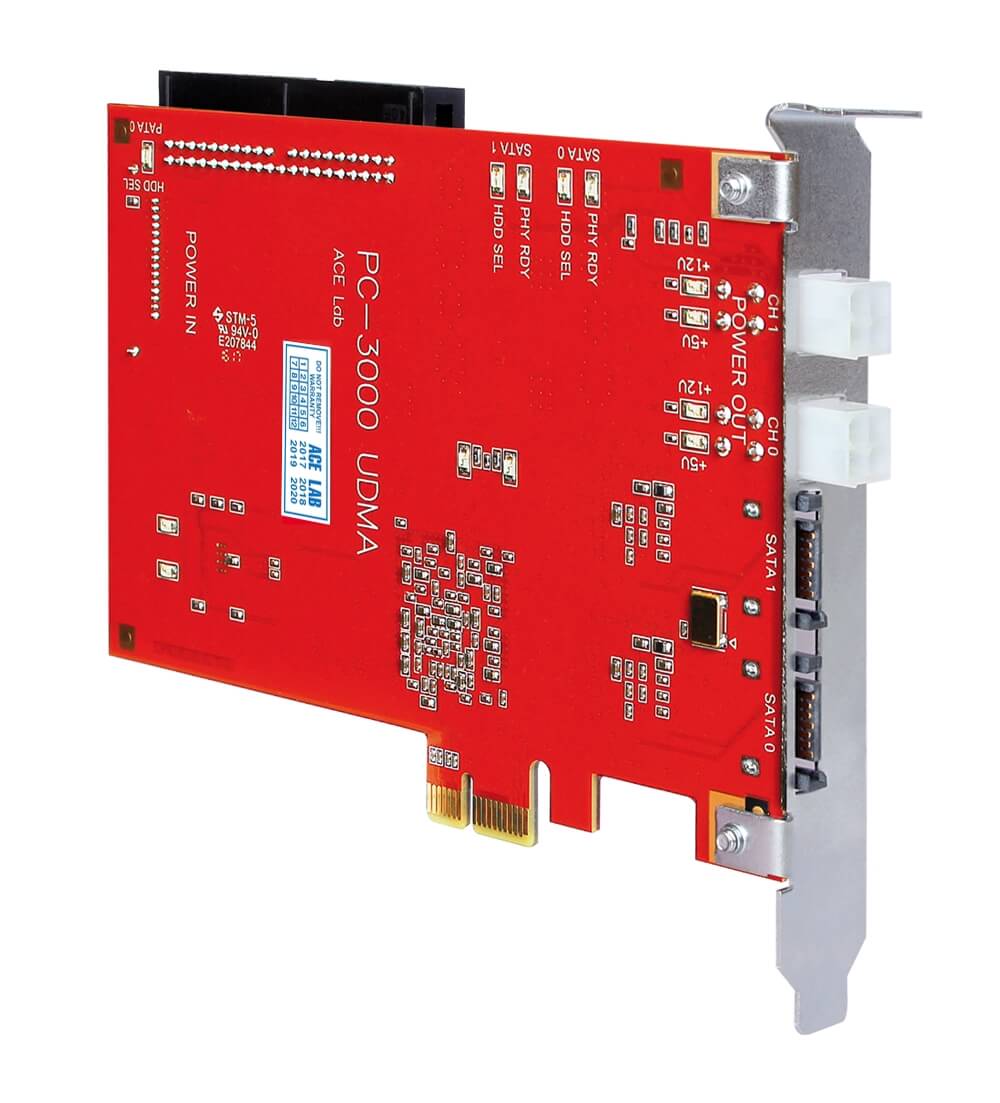

新的PC-3000 UDMA是一个三端口测试板,插入到PCI-Express扩展槽中,并具有2个SATA端口

(数据传输速度高达133 MB / s)和1个PATA(速度高达100 MB /秒)。 s)端口。主端口是SATA0,而SATA1是辅助端口,可以通过PATA端口进行切换。 PC-3000 UDMA为两个驱动器同时提供两个连接-第一个端口用于SATA,第二个端口既可以用于SATA也可以用于PATA(取决于您的需要)。因此,您可以同时使用2个SATA驱动器或1个SATA和1个PATA。

在开发新的基于PCI-Express的PC-3000 UDMA系统时,我们使用了上一代基于PCI的PC-3000 UDMA的主要功能,事实证明这是最好,最可靠,性能最佳的数据恢复系统。可能,同时保持合理的价格。

处理方式:

  • SATA x2 — UDMA133,UDMA100,UDMA66,UDMA33,PIO4,PIO3,PIO2,PIO1,PIO0
  • PATA x1-UDMA100,UDMA66,UDMA33,PIO4,PIO3,PIO2,PIO1,PIO0

两个端口是可分离的,但是当它们同时使用时,它们是相互依赖的。当第一个通道完全加载时,第二个通道的性能会略有降低(降低幅度不超过20%),因为PC-3000 UDMA基于单通道PCI-Express总线。同时,这种技术解决方案可以降低电路板的总成本,并使其对中小型数据恢复公司更具吸引力。

PC3000 UDMA-E(红卡)盘首设备展示

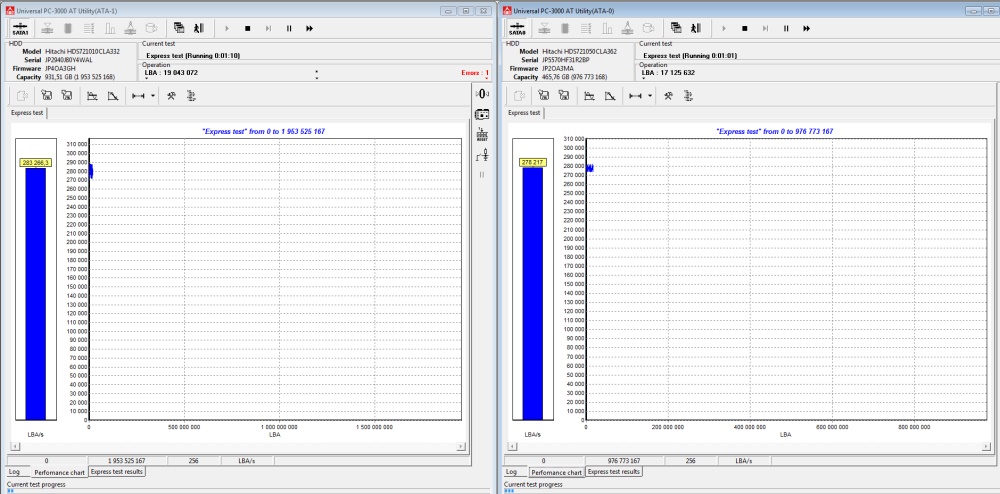

两个HDD驱动器的读取性能根据该图,新PC-3000 UDMA上两个通道的读取速度远远高于PCI总线上上一代PC-3000 UDMA的读取速度。电源适配器

双通道电源适配器位于板控制器上,可提供独立的+5 V,+ 12 V电压电源,并提供过电压和电流过载保护。万一发生紧急情况,HDD电源将自动关闭。

此外,每个通道都有一个带有专用管理软件的反馈电路,该软件可控制供电电压值并通知用户有关供电电路的任何问题。

PC-3000 UDMA板的资源管理

PC-3000 UDMA的最重要的新功能之一是可以将PC-3000实用程序和数据提取器任务作为单独的OS进程启动。 “ PC-3000资源管理器”软件使使用新的PC-3000 UDMA非常容易和有效。 “ PC-3000资源管理器”管理端口和相关的进程活动,控制端口的状态,检查进程条件并在必要时取消进程。

进程启动后,可以使用多个端口。例如,每个端口可以使用两个进程,或者一个进程可以使用两个端口。

PC3000 UDMA-E(红卡)盘首设备展示

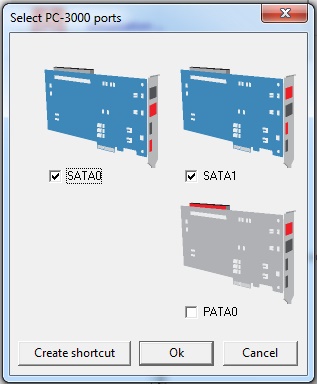

PC-3000 UDMA中的端口选择过程

PC3000 UDMA-E(红卡)盘首设备展示

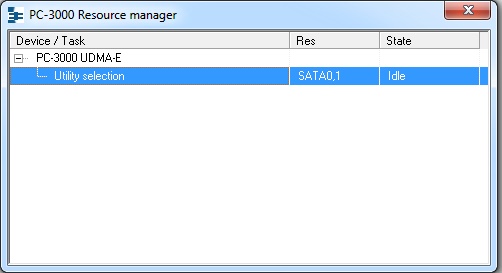

PC-3000 UDMA资源管理器

PC-3000 UDMA套件

  • PC-3000 UDMA-E controller
  • PC-USB PWR adapter
  • PC-USB-TERMINAL adapter
  • PC-2" adapter
  • SATA-micro SATA adapter
  • MX-SAFE adapter
  • PC-FUJ.SATA adapter
  • PC-QUANTUM adapter
  • PC-SAMSUNG adapter
  • PC-SEAG.SATA adapter
  • PC-SEAGATE adapter
  • PC-TOSH.SATA adapter
  • PC-WD3.5" adapter
  • PC-WD2.5" adapter
  • ATCS, ATDA probe unlock
  • USB 2.0 Defender cable
  • SATA RAID edition (100 cm) cable
  • UDMA80 (80 cm) flat cable
  • IDC10 (30 cm) cable
  • MX-SAFE power cable
  • SATA HDD (100 cm) power cable
  • PATA HDD (85 cm) power cable
  • PATA-SATA (15 cm) power adapter
  • PC-3000 UDMA software, resource database
  • User manual

PC3000 UDMA-E(红卡)盘首设备展示

SATA RAID edition cabel flat UDMA80 cabel (80cm) MX-SAFE power cable PATA-SATA (10 cm) power adapter USB2.0 Defender cabel HDD SATA power cabel (80cm) IDC10 cable (30cm) HDD PATA power cable (70cm) MX-SAFE adapter drives adapters ATCS, ATDA probe PC-3000 UDMA software, resource database User manual PC-USB PWR adapter PC-3000 UDMA-E controller PC-2 adapter PC-USB-TERMINAL adapter SATA-micro SATA adapter

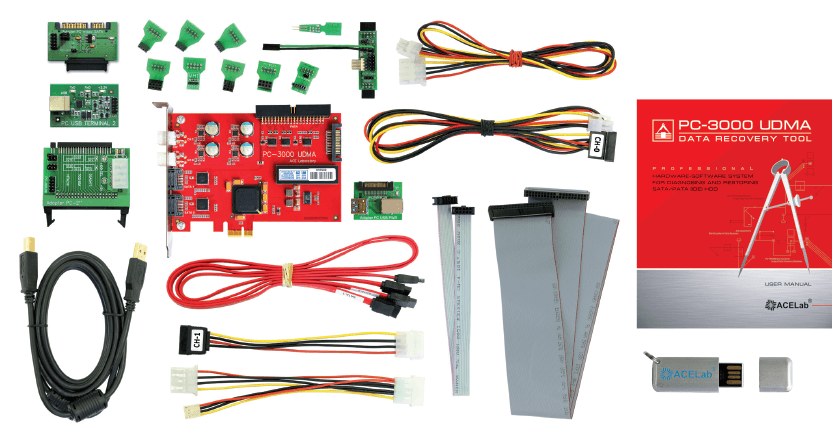

PC-3000 UDMA套件
PC3000 UDMA-E(红卡)盘首设备展示

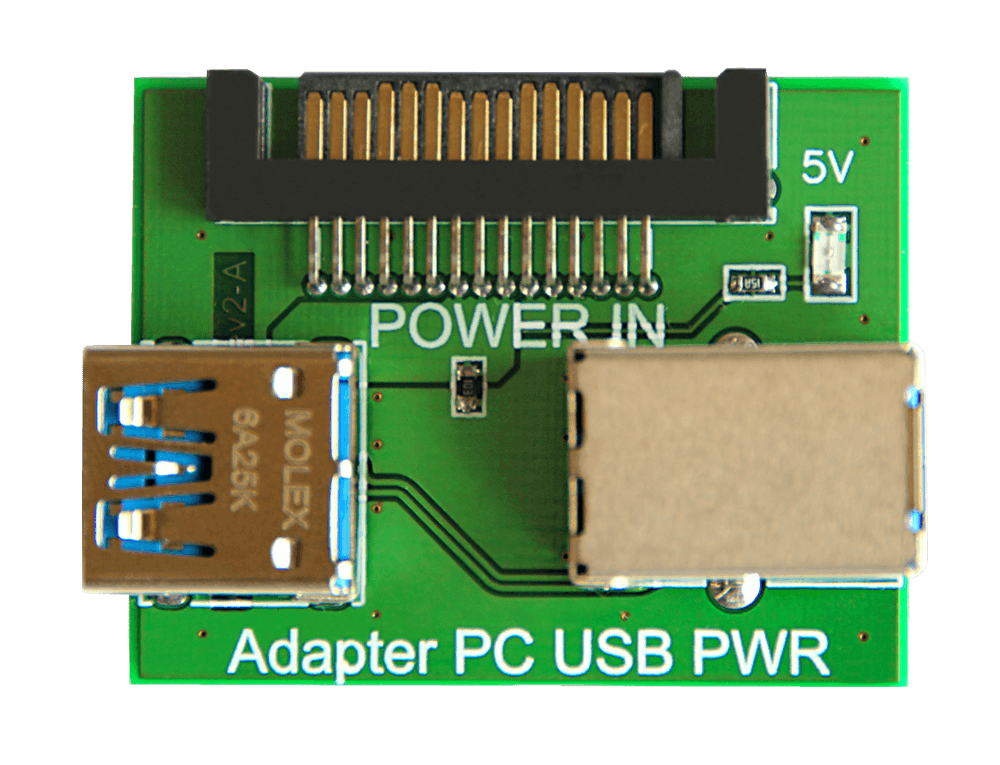

PC-USB PWR适配器

PC3000 UDMA-E(红卡)盘首设备展示
PC-USB-TERMINAL适配器

PC3000 UDMA-E(红卡)盘首设备展示

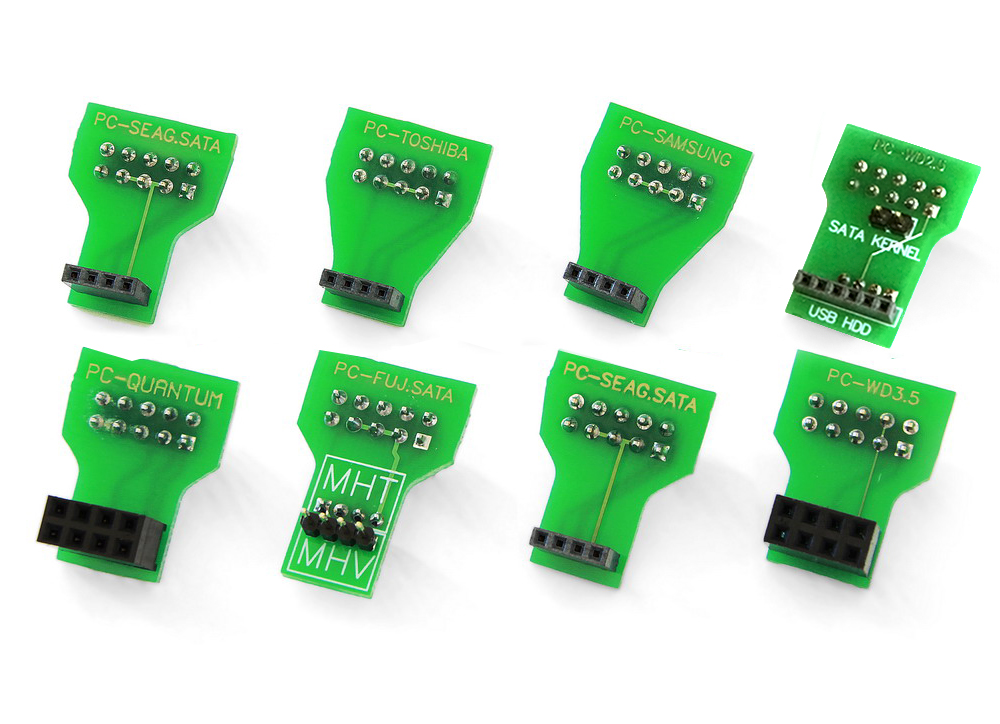

PC-FUJ.SATA,PC-QUANTUM,PC-SAMSUNG,PC-SEAG.SATA,PC-SEAGATE,
PC-TOSH.SATA,PC-WD3.5英寸,PC-WD2.5英寸连接器
PC3000 UDMA-E(红卡)盘首设备展示
COM口10针数据线
PC3000 UDMA-E(红卡)盘首设备展示

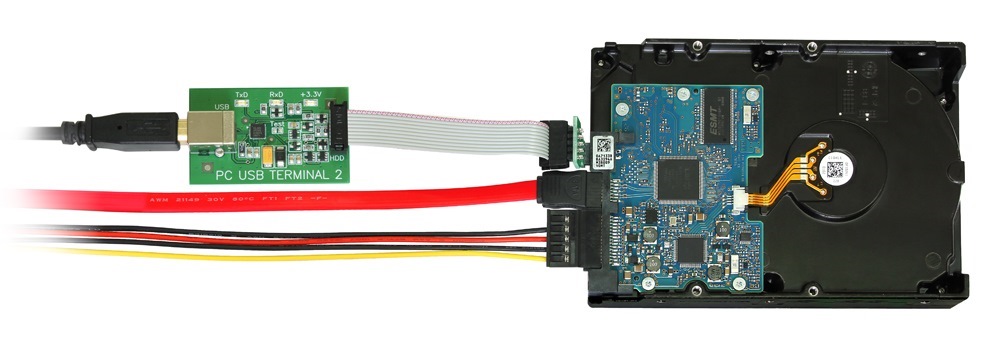

如何连接PC-USB-TERMINAL适配器

PC3000 UDMA-E(红卡)盘首设备展示

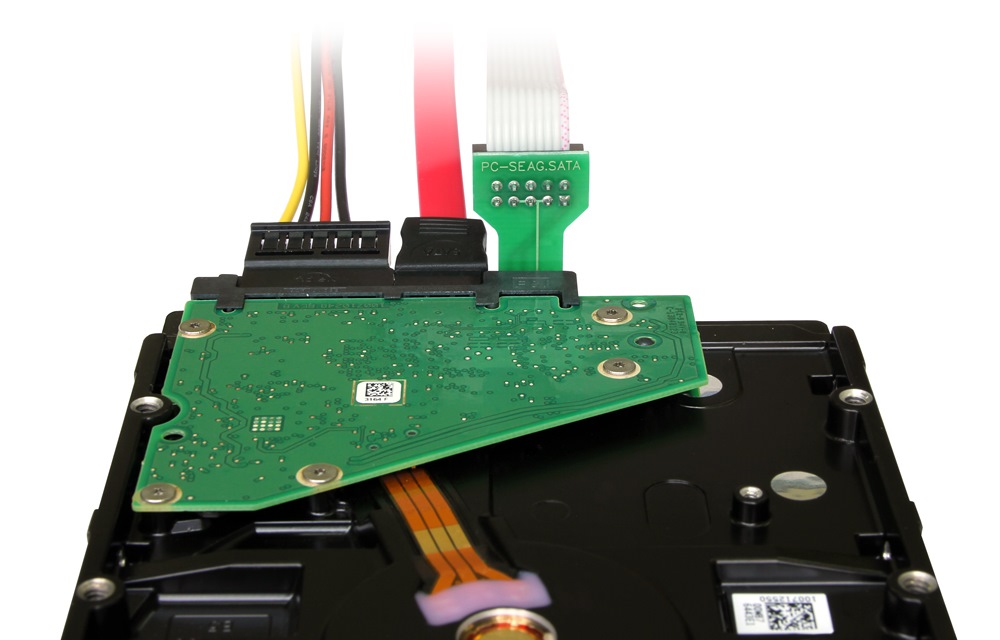

如何连接PC-SEAG.SATA适配器
PC3000 UDMA-E(红卡)盘首设备展示
PC-MX-SAFE适配器,用于在安全模式下与MAXTOR HDD配合使用
PC3000 UDMA-E(红卡)盘首设备展示
用于解锁HITACHI / IBM HDD的测试仪(ATCS,ATDA)
PC3000 UDMA-E(红卡)盘首设备展示

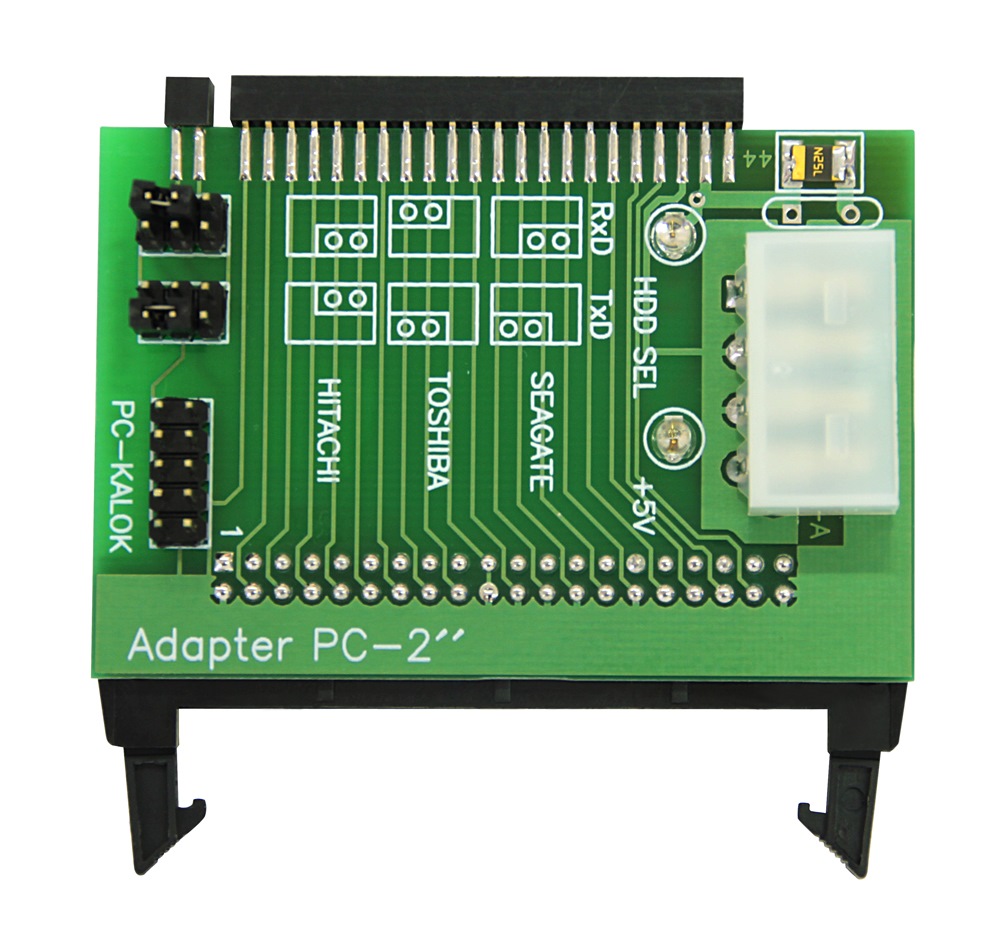

PC-2“适配器,用于连接2,5”和1,8“ HDD
PC3000 UDMA-E(红卡)盘首设备展示

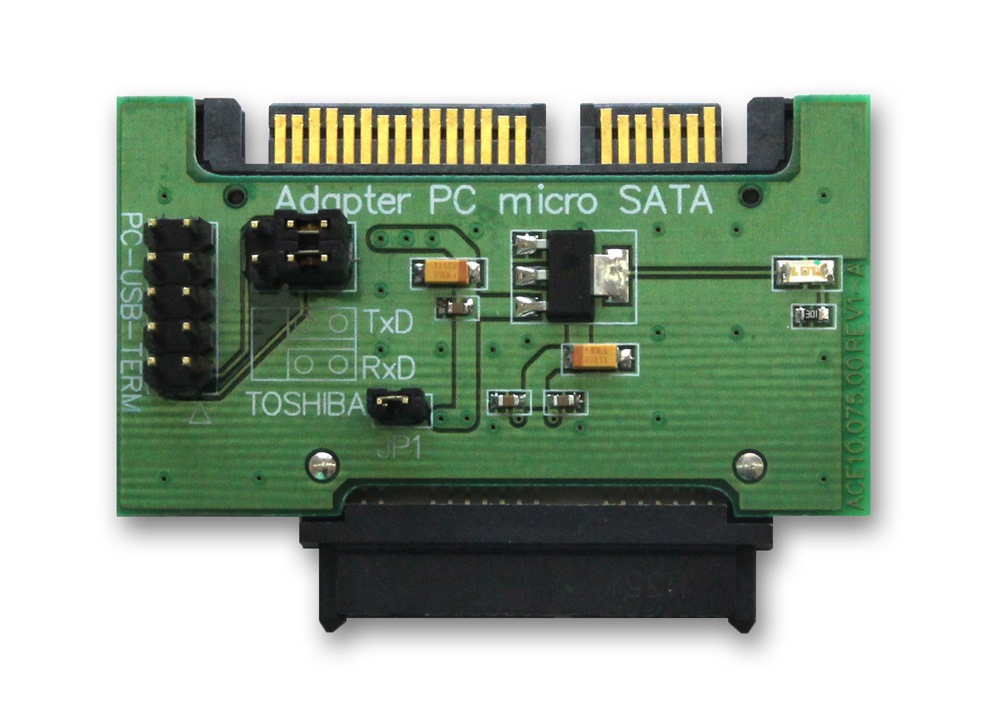

PC micro SATA适配器
PC3000 UDMA-E(红卡)盘首设备展示

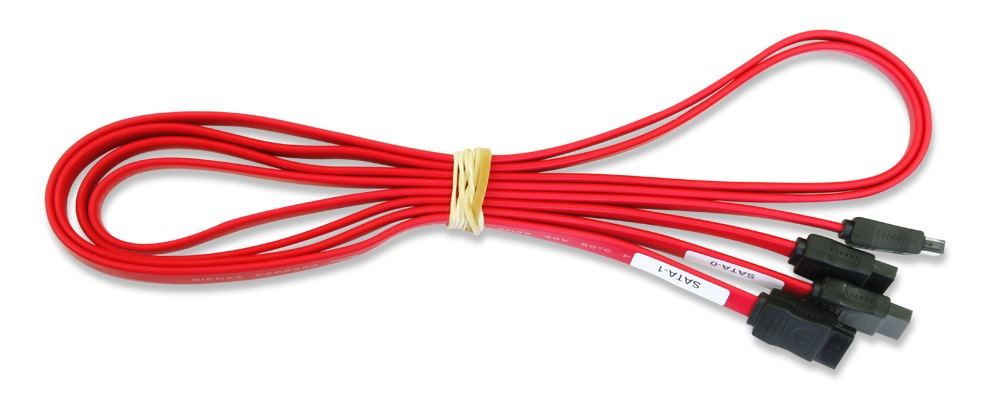

SATA RAID版(100厘米)数据线
PC3000 UDMA-E(红卡)盘首设备展示

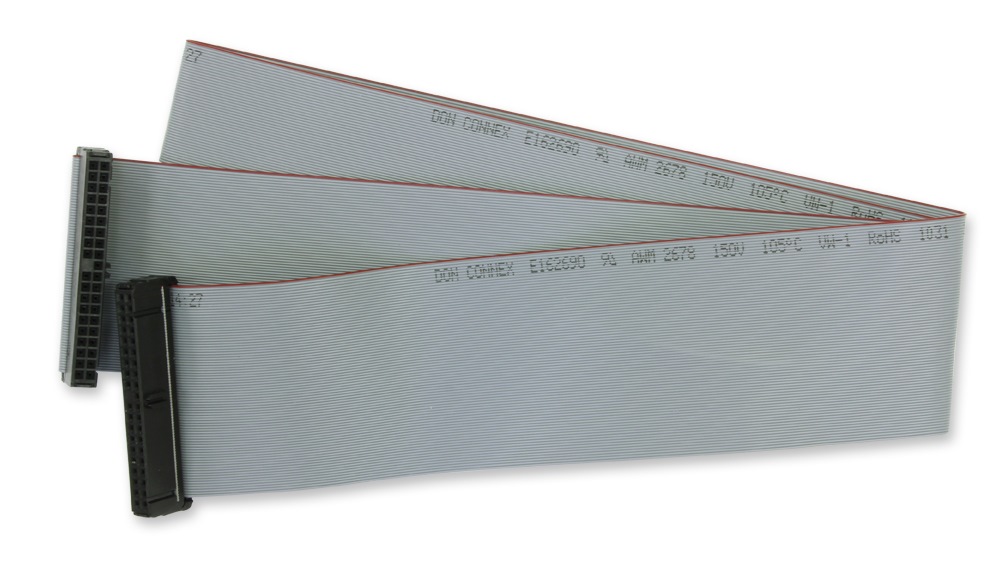

UDMA80(80厘米)扁平数据线
PC3000 UDMA-E(红卡)盘首设备展示
HDD SATA(100 cm)电源线PC3000 UDMA-E(红卡)盘首设备展示 HDD PATA(85厘米)电源线
PC3000 UDMA-E(红卡)盘首设备展示

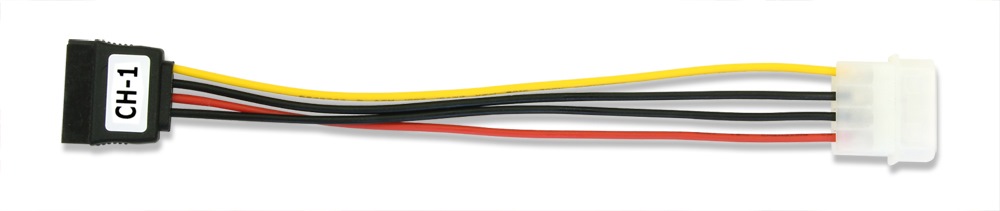

PATA-SATA(15厘米)电源适配器
PC3000 UDMA-E(红卡)盘首设备展示

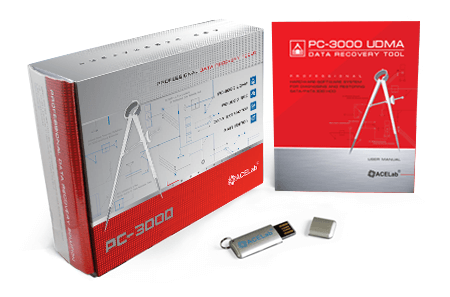

PC-3000 UDMA软件和用户手册
