使用PC3000 for HDD在RAM中编辑西数硬盘的磁头位图,虚拟磁头恢复西数硬盘数据
日期:2020年7月30日13:54:34 分类:HDD硬盘数据恢复技术 评论:发表评论 观看: 359
在一些案例中硬盘有一个或者多个的磁头出现故障,但是硬盘依然可以正常初始。但是当我们尝试访问用户区时硬盘提示错误,无法访问用户扇区。
当至少一个系统磁头是好的情况下 ,我们通过以下操作流程访问用户数据
该方法的主要思路是用一个好的磁头替代有故障的磁头
关于系统磁头损坏的情况下的数据访问方法 将在下一篇文章中讲解使用PC3000 for HDD在RAM中编辑西数硬盘的磁头位图,虚拟磁头恢复西数硬盘数据本案例中 我们将恢复 WD20EARS-00MVWB0  硬盘的数据(系统磁头良好)。硬盘可以就绪但无法访问用户区,我们在正常模式下进行以下操作。启动硬盘 ,等到硬盘就绪

使用PC3000 for HDD在RAM中编辑西数硬盘的磁头位图,虚拟磁头恢复西数硬盘数据

点Utility Autodetect 按钮 进入实用程序
使用PC3000 for HDD在RAM中编辑西数硬盘的磁头位图,虚拟磁头恢复西数硬盘数据

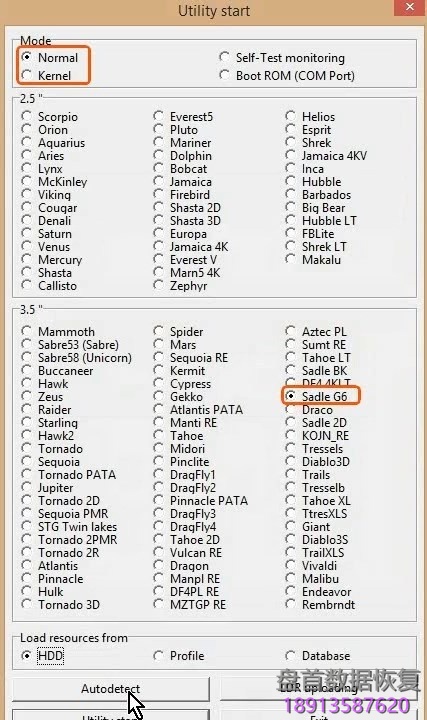

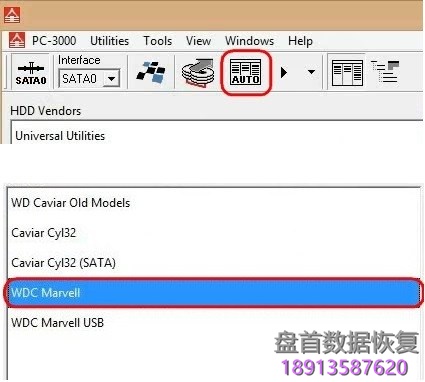

点Autodetect 按钮 自动发现硬盘家族  启动实用程序
使用PC3000 for HDD在RAM中编辑西数硬盘的磁头位图,虚拟磁头恢复西数硬盘数据

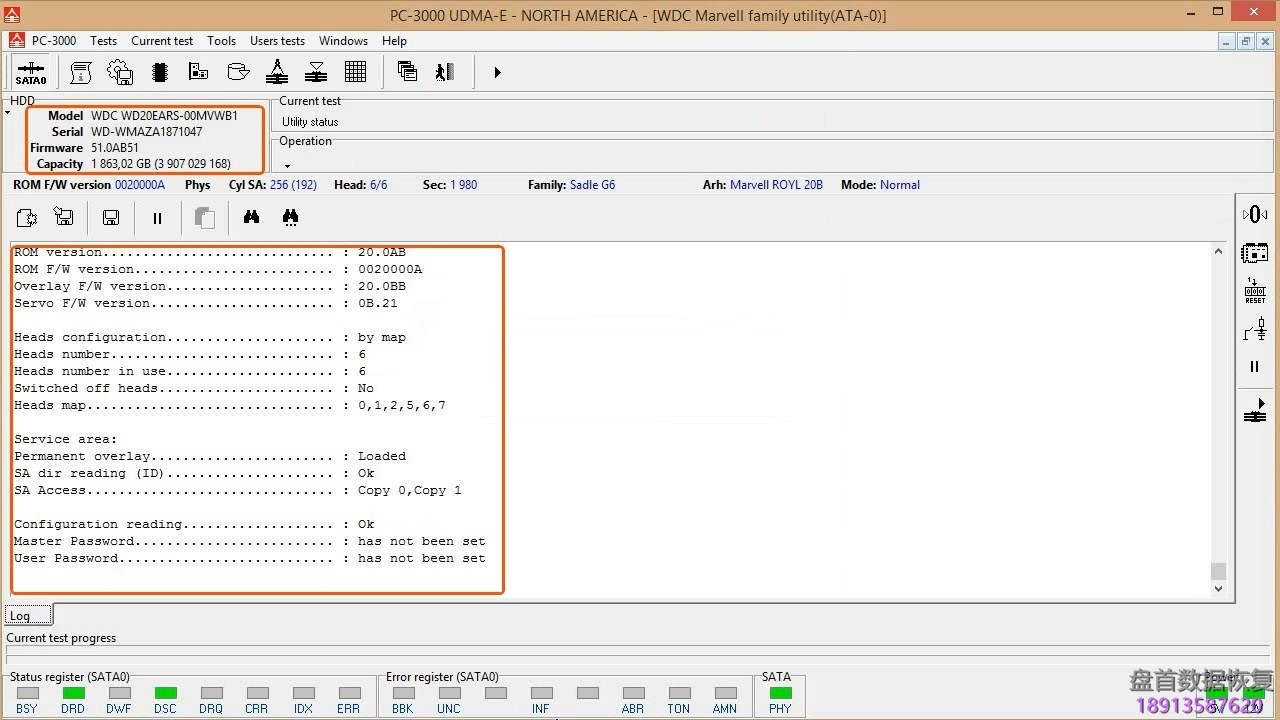

硬盘初始化正常,没有报错,SA 区可以访问,硬盘ID 正确
使用PC3000 for HDD在RAM中编辑西数硬盘的磁头位图,虚拟磁头恢复西数硬盘数据

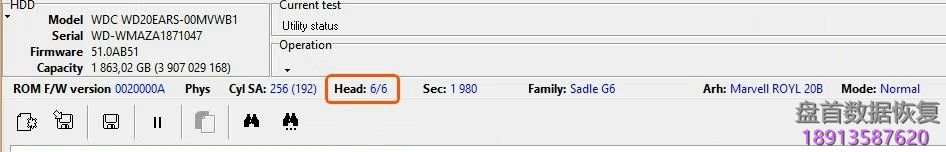

在这里我们可以看到硬盘共有六个磁头 ,都处于工作状态
使用PC3000 for HDD在RAM中编辑西数硬盘的磁头位图,虚拟磁头恢复西数硬盘数据

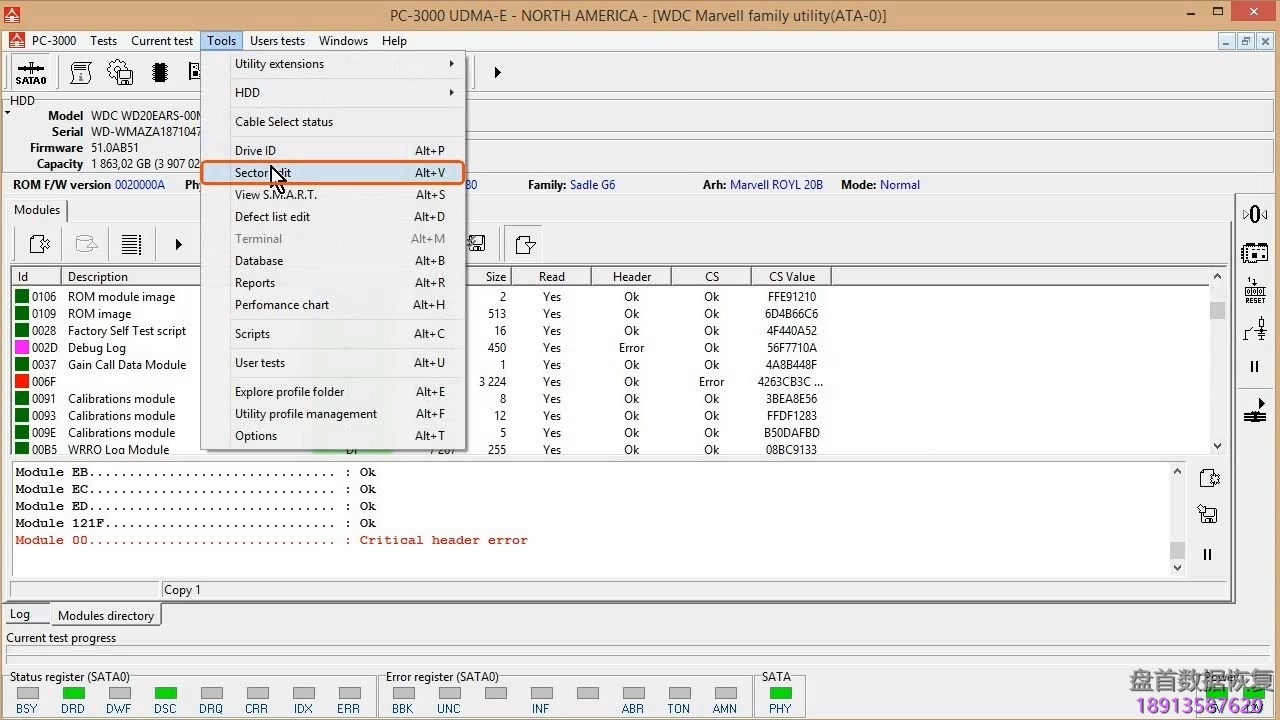

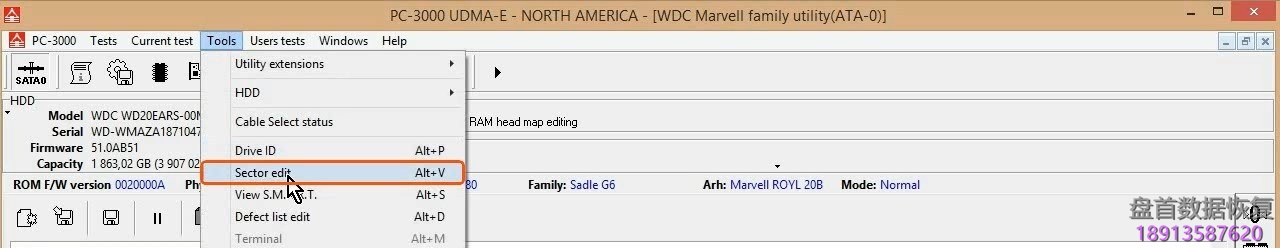

用Sector Edit 菜单 检测用户区是否可以访问
使用PC3000 for HDD在RAM中编辑西数硬盘的磁头位图,虚拟磁头恢复西数硬盘数据

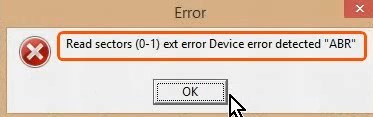

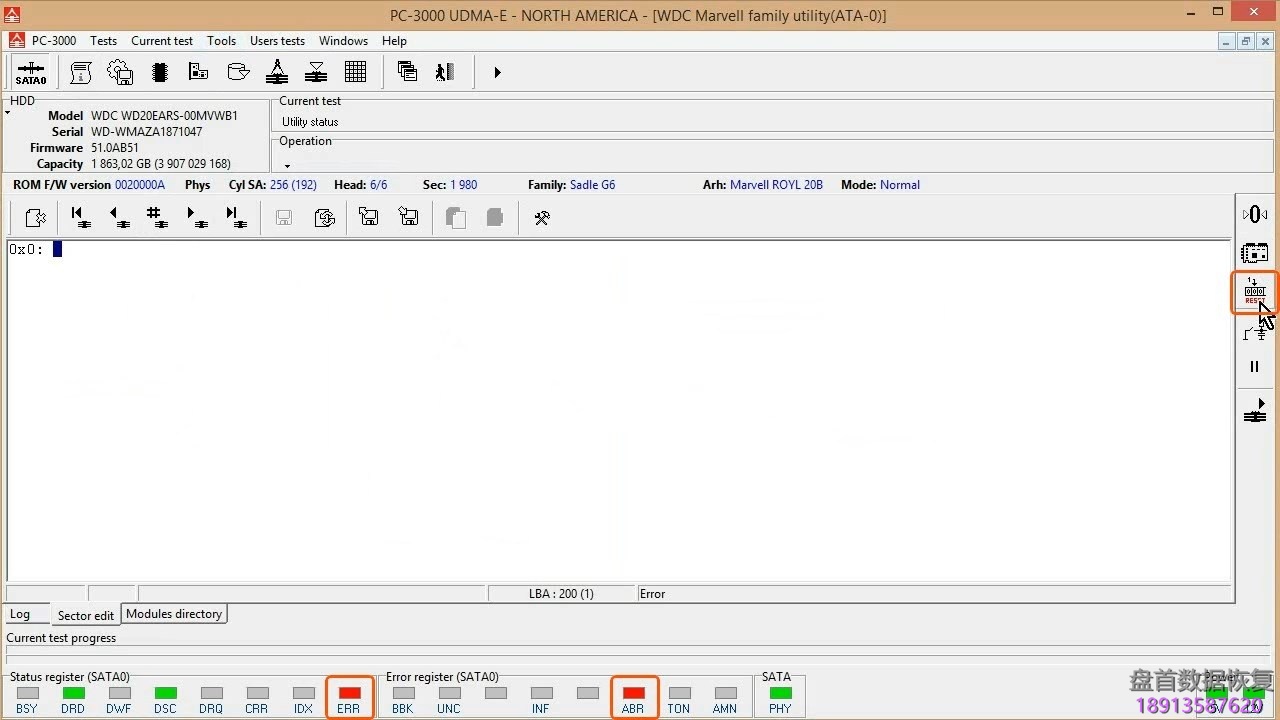

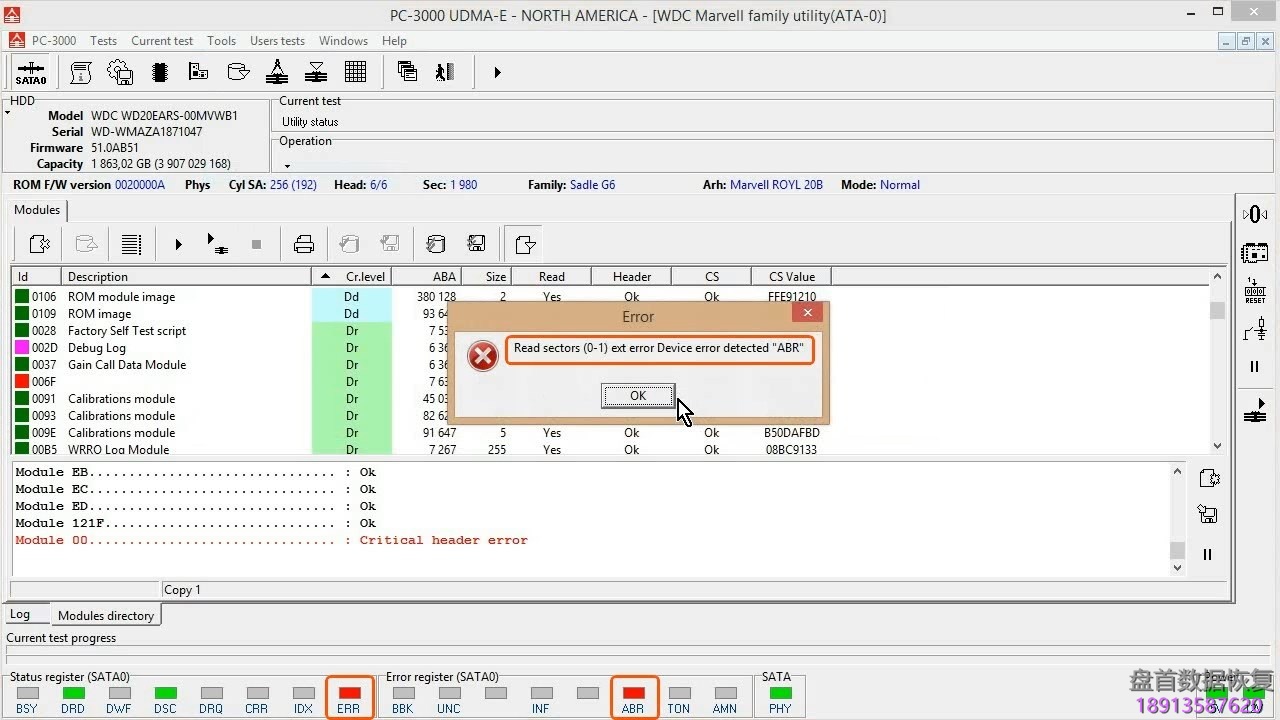

在这里我们发现无法访问用户区,程序报错
使用PC3000 for HDD在RAM中编辑西数硬盘的磁头位图,虚拟磁头恢复西数硬盘数据

现在进行一次软复位 ,让硬盘复位
使用PC3000 for HDD在RAM中编辑西数硬盘的磁头位图,虚拟磁头恢复西数硬盘数据

等待硬盘再次 就绪
使用PC3000 for HDD在RAM中编辑西数硬盘的磁头位图,虚拟磁头恢复西数硬盘数据

现在我们需要检测SA模块, 以确认用户区无法访问的原因是否与SA模块有关

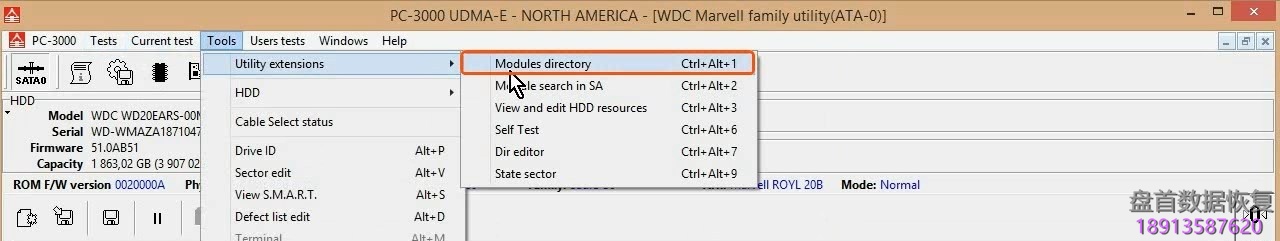

工具 Tools -> Utility extensions实用程序 扩展-> Modules directory模块目录

使用PC3000 for HDD在RAM中编辑西数硬盘的磁头位图,虚拟磁头恢复西数硬盘数据

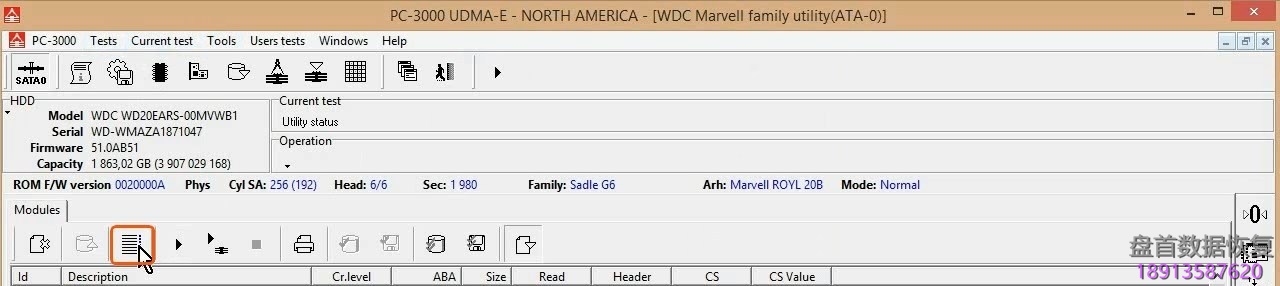

然后按选择模块读取方式按钮

使用PC3000 for HDD在RAM中编辑西数硬盘的磁头位图,虚拟磁头恢复西数硬盘数据

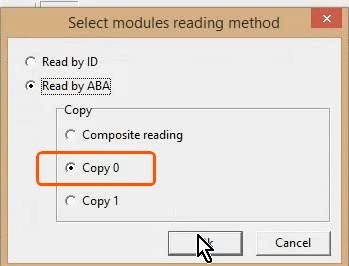

并选择ABA 读取Copy0

使用PC3000 for HDD在RAM中编辑西数硬盘的磁头位图,虚拟磁头恢复西数硬盘数据

然后按SA检查按钮

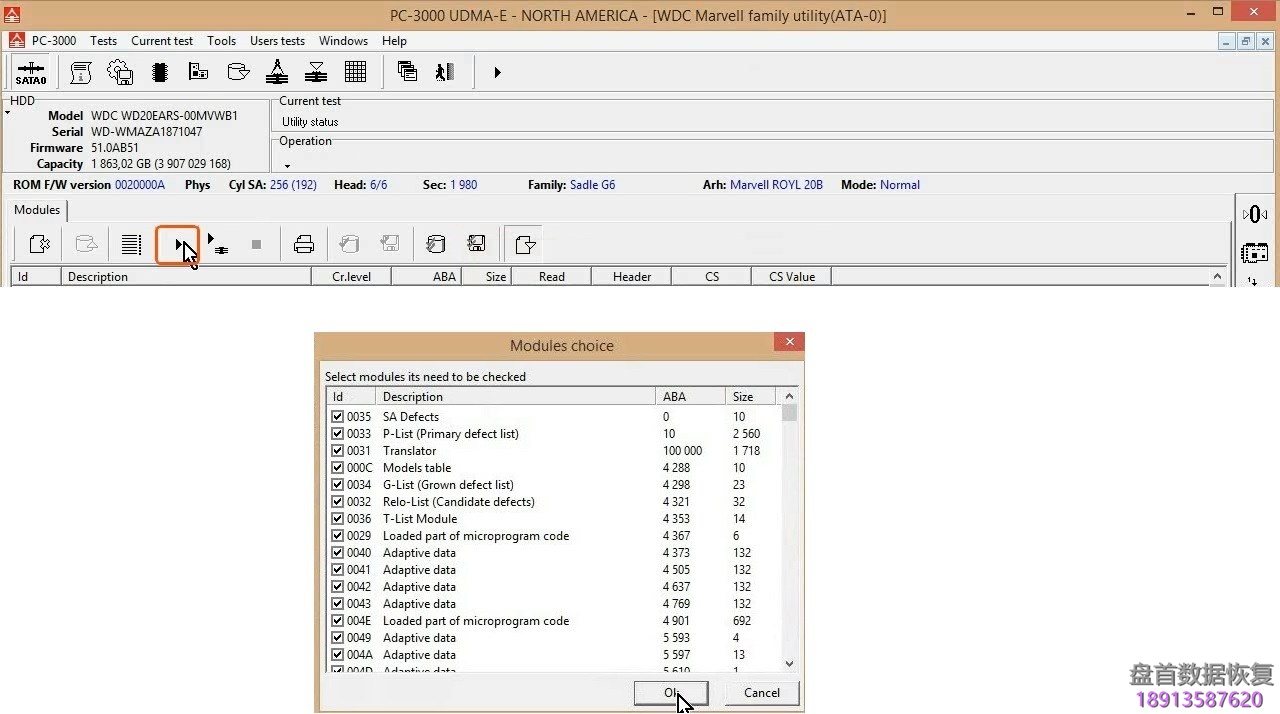

检查所有模块是否被选中,然后按OK

使用PC3000 for HDD在RAM中编辑西数硬盘的磁头位图,虚拟磁头恢复西数硬盘数据

检查完成后,我们来看看结果

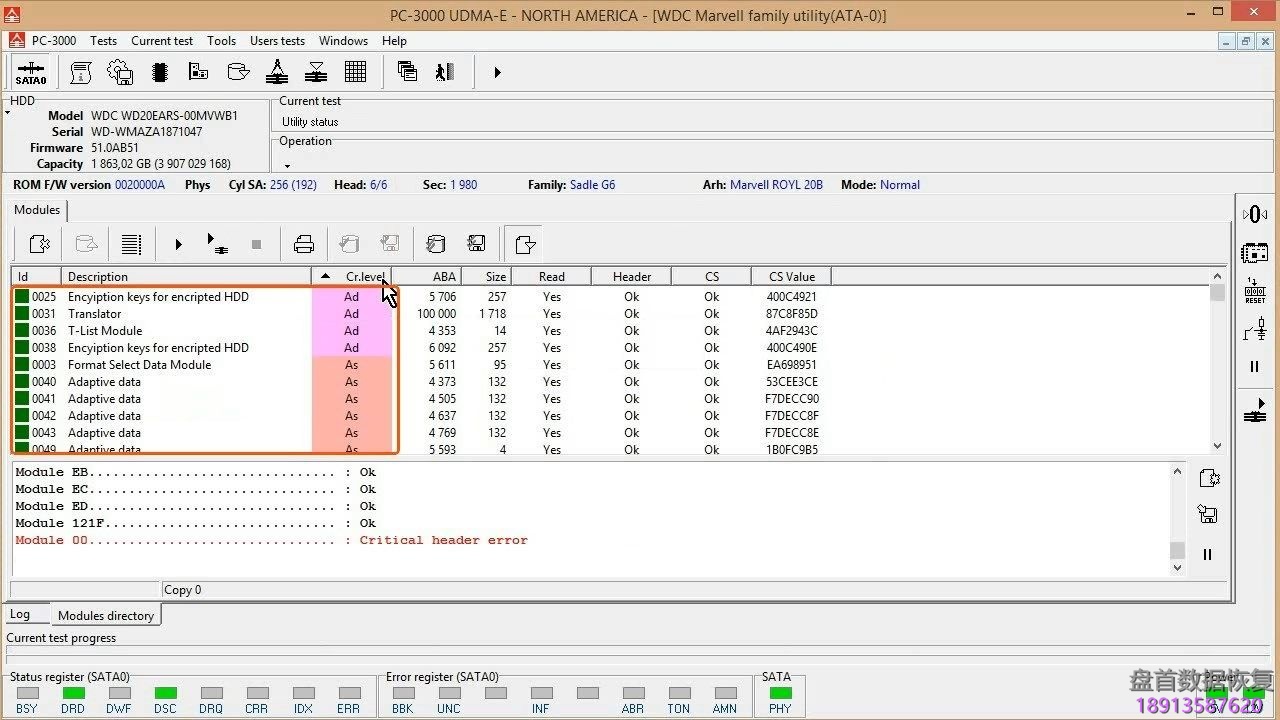

我们可以看到,所有关键模块(A类和B类)都是正确的

(并非所有模块都显示在图片上)

使用PC3000 for HDD在RAM中编辑西数硬盘的磁头位图,虚拟磁头恢复西数硬盘数据

所以现在我们检查Copy 1模块

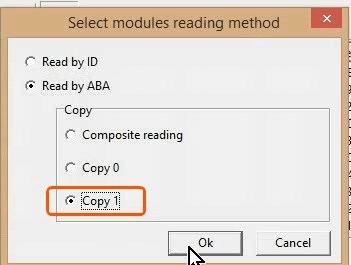

再次按选择模块读取方式按钮,现在检查copy1。然后按OK。

使用PC3000 for HDD在RAM中编辑西数硬盘的磁头位图,虚拟磁头恢复西数硬盘数据

再次按SA检查按钮,检查所有模块是否被选中,然后按OK

使用PC3000 for HDD在RAM中编辑西数硬盘的磁头位图,虚拟磁头恢复西数硬盘数据

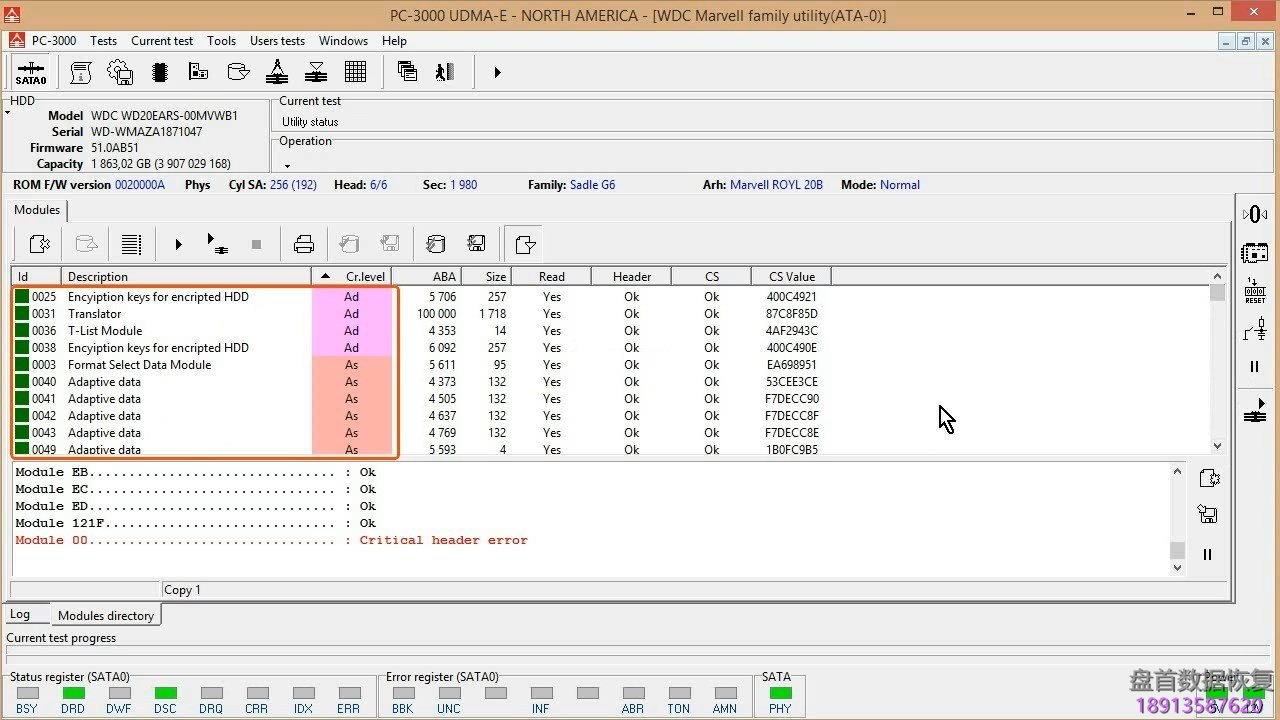

我们可以看到Copy 1的模块也正常的,所以应该不是模块引起的问题

(并非所有模块都显示在图片上)

使用PC3000 for HDD在RAM中编辑西数硬盘的磁头位图,虚拟磁头恢复西数硬盘数据

问题不在SA模块中。所以我们需要检查磁头。

我们必须找出哪些磁头损坏了,所以让我们进行磁头测试。

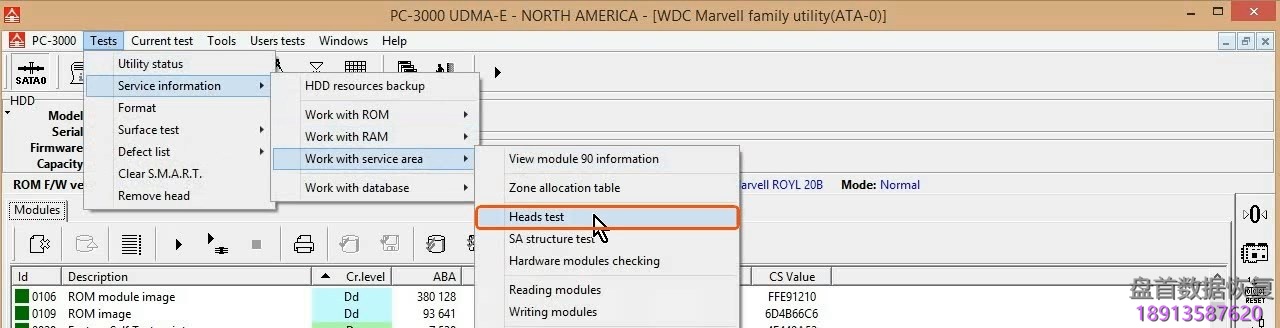

点击Tests -> Service information -> Work with service area -> Heads test

使用PC3000 for HDD在RAM中编辑西数硬盘的磁头位图,虚拟磁头恢复西数硬盘数据

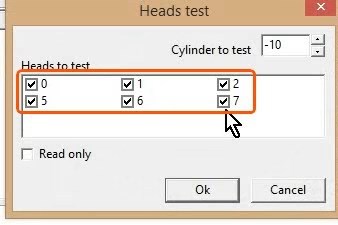

在这里,我们可以看到硬盘的6个磁头。我们来检查所有磁头。然后按OK。

使用PC3000 for HDD在RAM中编辑西数硬盘的磁头位图,虚拟磁头恢复西数硬盘数据

选择日志选项卡以查看进程

使用PC3000 for HDD在RAM中编辑西数硬盘的磁头位图,虚拟磁头恢复西数硬盘数据

这里我们可以看到测试结果

使用PC3000 for HDD在RAM中编辑西数硬盘的磁头位图,虚拟磁头恢复西数硬盘数据

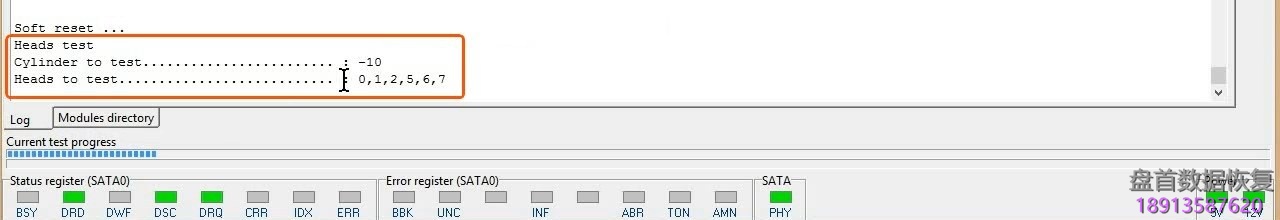

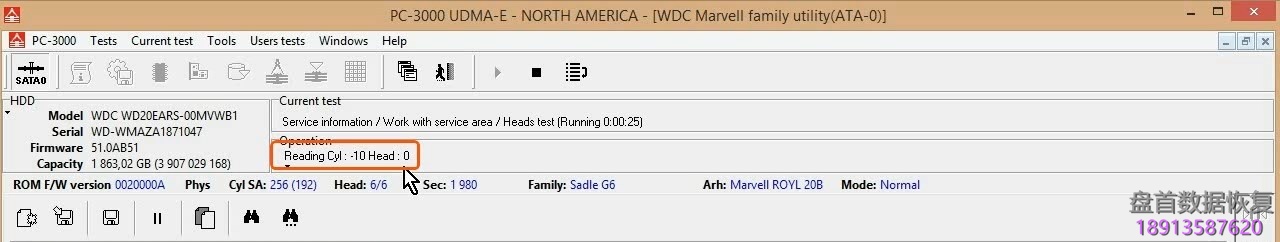

在这里我们可以看到正在测试哪个磁头和测试阶段。

在头部测试的第一阶段,它将特定的数据写到盘片上的特殊位置

使用PC3000 for HDD在RAM中编辑西数硬盘的磁头位图,虚拟磁头恢复西数硬盘数据

在测试的第二阶段,磁头读取数据并检查它与写入是否匹配

使用PC3000 for HDD在RAM中编辑西数硬盘的磁头位图,虚拟磁头恢复西数硬盘数据

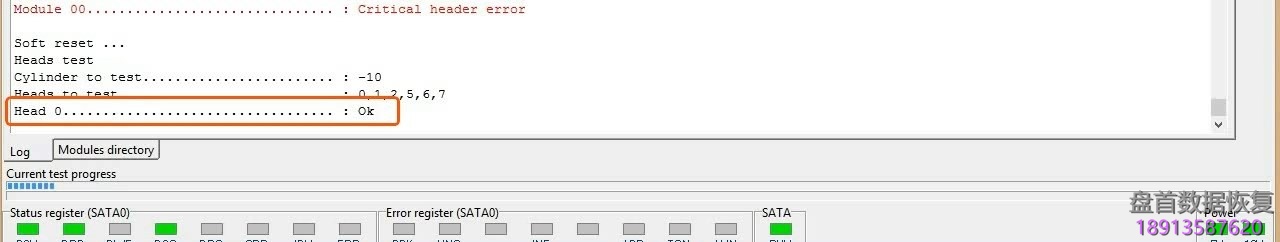

这里我们看到结果:磁头0是正常的
Here we see the result: Head 0 is OK

使用PC3000 for HDD在RAM中编辑西数硬盘的磁头位图,虚拟磁头恢复西数硬盘数据

磁头1是也正常的

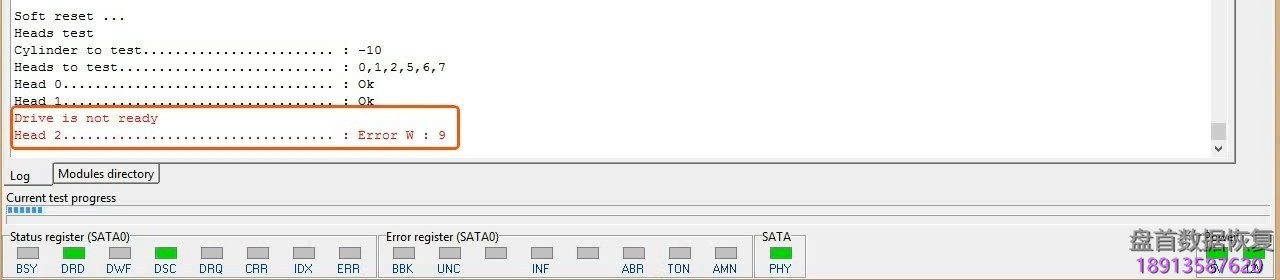

但是在这里我们可以看到磁头2写出现问题

使用PC3000 for HDD在RAM中编辑西数硬盘的磁头位图,虚拟磁头恢复西数硬盘数据

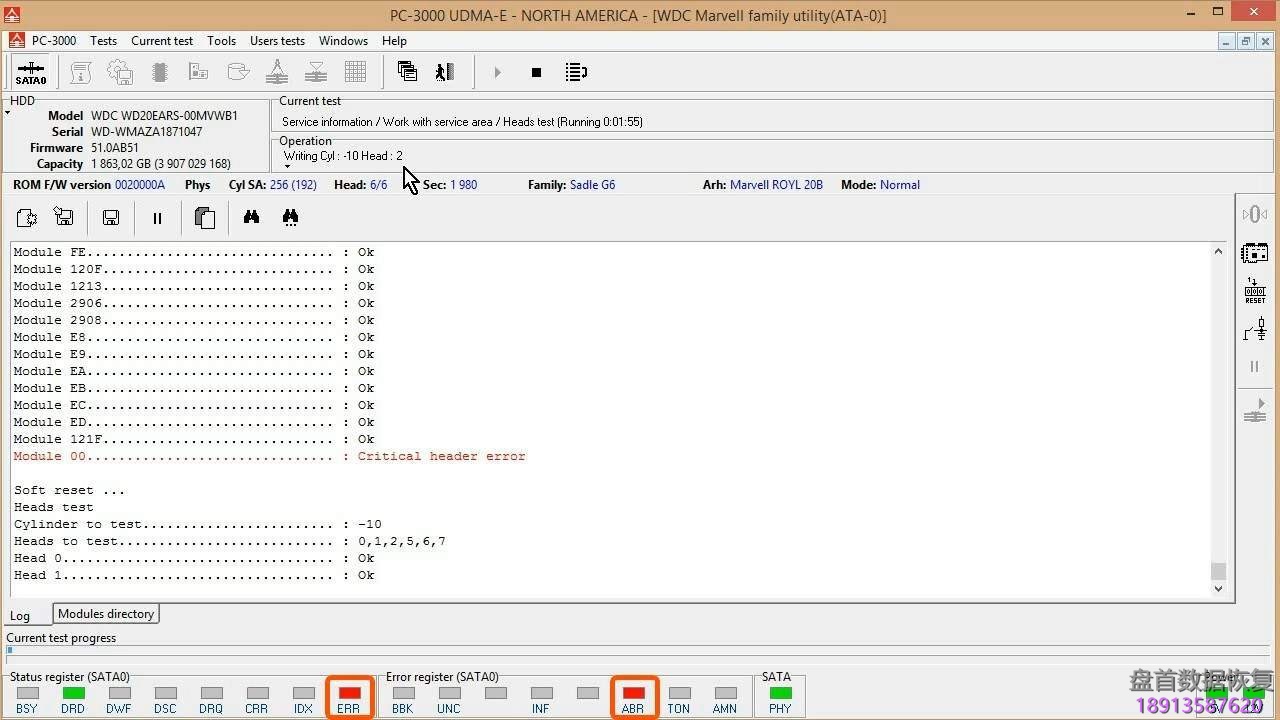

它显示为ERR和ABR信号灯的闪烁,之后BSY信号灯常亮几秒钟

使用PC3000 for HDD在RAM中编辑西数硬盘的磁头位图,虚拟磁头恢复西数硬盘数据

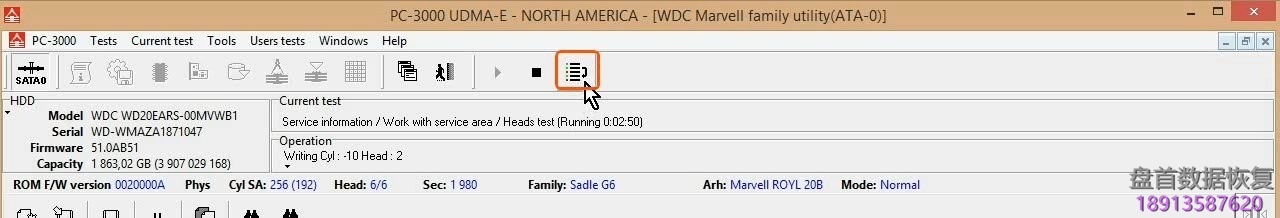

一旦我们发现当前的磁头部写入(或读到)有问题,我们可以按“跳过”按钮来检查其他磁头

使用PC3000 for HDD在RAM中编辑西数硬盘的磁头位图,虚拟磁头恢复西数硬盘数据

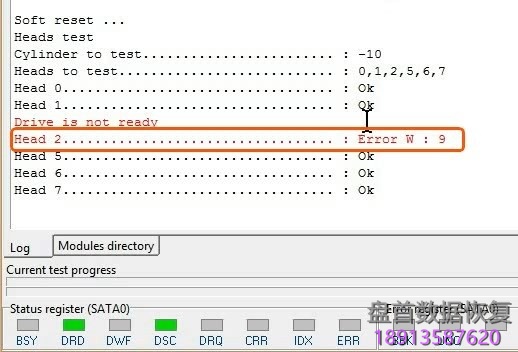

跳过后我们在日志里可以看到 磁头2 是写入有问题的

使用PC3000 for HDD在RAM中编辑西数硬盘的磁头位图,虚拟磁头恢复西数硬盘数据

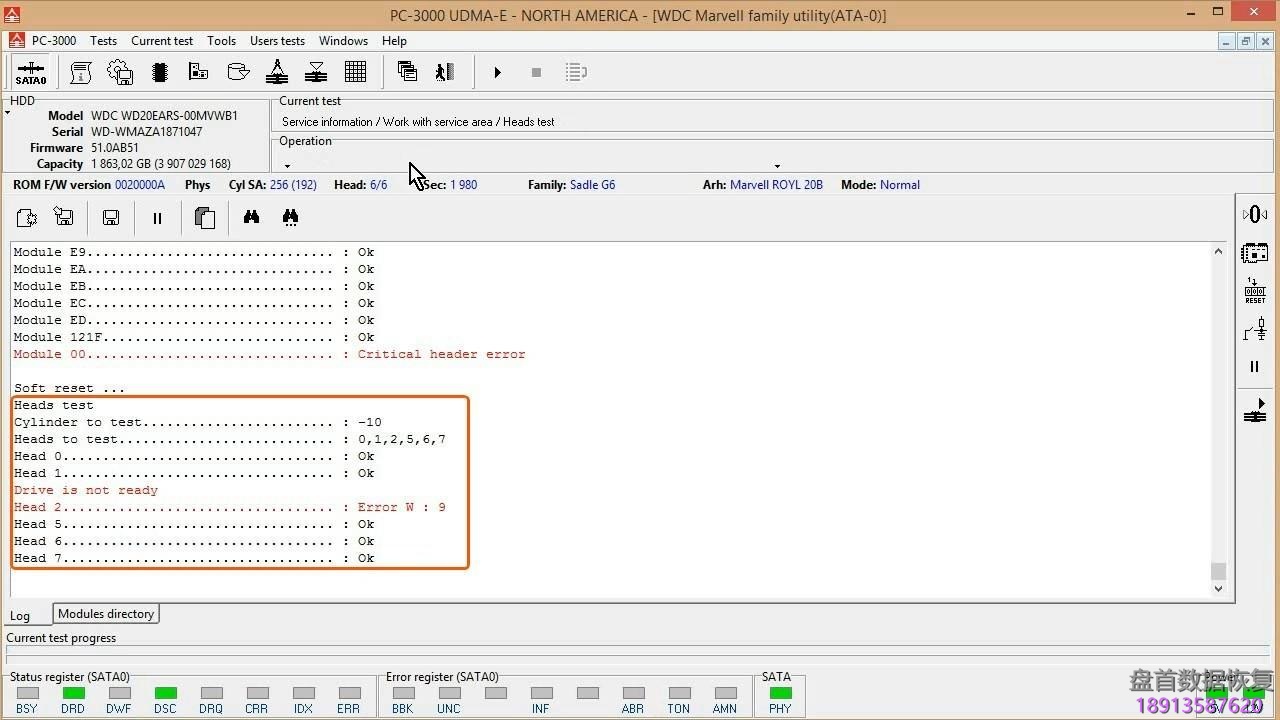

磁头5,6和7已成功通过检查。

使用PC3000 for HDD在RAM中编辑西数硬盘的磁头位图,虚拟磁头恢复西数硬盘数据

所以磁头检测的结果是2头坏了  其他磁头是好的,我们需要在RAM 磁头位图里用其他好的磁头来替代损坏的2头

使用PC3000 for HDD在RAM中编辑西数硬盘的磁头位图,虚拟磁头恢复西数硬盘数据

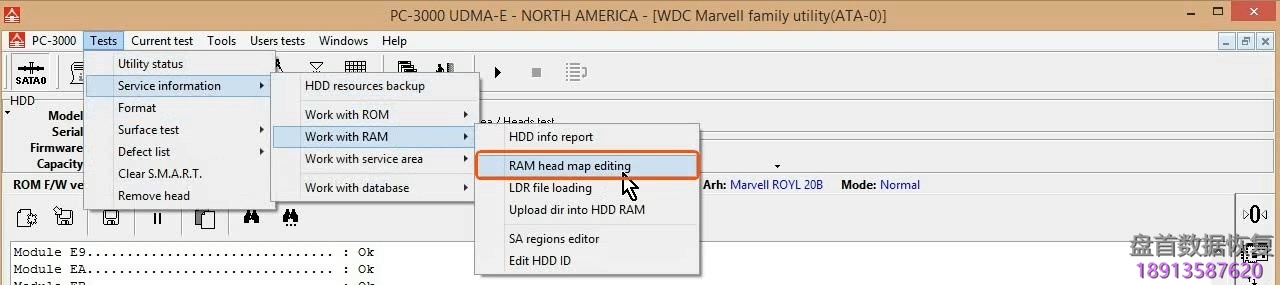

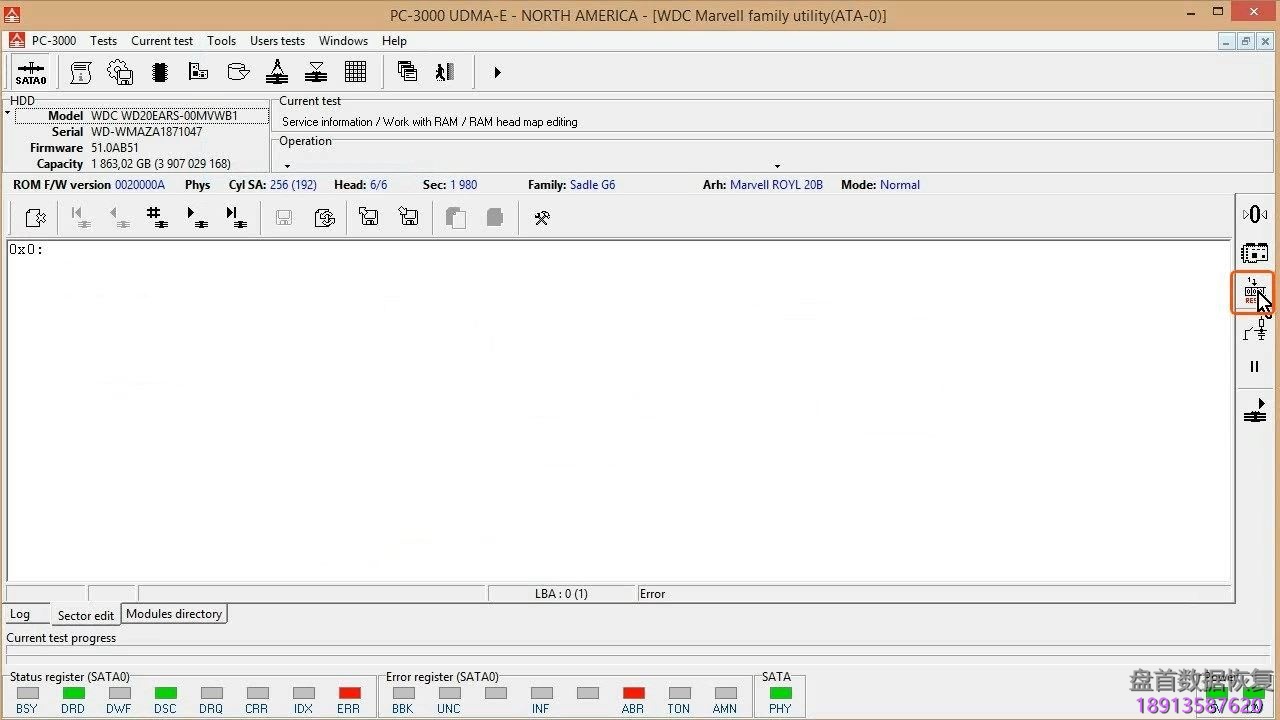

点击Tests -> Service information -> Work with RAM -> RAM head map editing

使用PC3000 for HDD在RAM中编辑西数硬盘的磁头位图,虚拟磁头恢复西数硬盘数据

如果您在此步骤中收到错误消息,那么您应该尝试手动将Loader上传到RAM中。

现在我们可以看到 RAM 里面的磁头位图了

使用PC3000 for HDD在RAM中编辑西数硬盘的磁头位图,虚拟磁头恢复西数硬盘数据

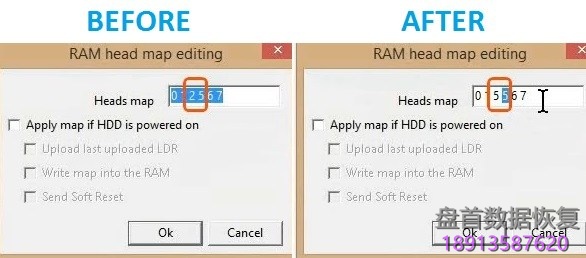

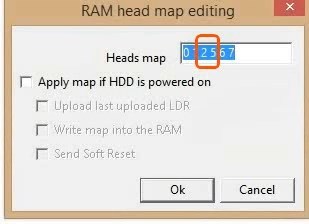

在这里我们用一个其他的磁头号来代替损坏的磁头2 ,用于替代的磁头号是任意的(可以是2之外的任意一个, 在这里我们选用磁头5)

使用PC3000 for HDD在RAM中编辑西数硬盘的磁头位图,虚拟磁头恢复西数硬盘数据

现在我们尝试使用扇区编辑工具访问用户区

使用PC3000 for HDD在RAM中编辑西数硬盘的磁头位图,虚拟磁头恢复西数硬盘数据

看来运气不太好

使用PC3000 for HDD在RAM中编辑西数硬盘的磁头位图,虚拟磁头恢复西数硬盘数据

修改完后忘了点软复位,所以导致访问扇区出错

进行软复位

使用PC3000 for HDD在RAM中编辑西数硬盘的磁头位图,虚拟磁头恢复西数硬盘数据

等到驱动器就绪

使用PC3000 for HDD在RAM中编辑西数硬盘的磁头位图,虚拟磁头恢复西数硬盘数据

并再次运行扇区编辑工具。

经过软复位后,我们可以访问扇区了  ,意味着用户区可以访问

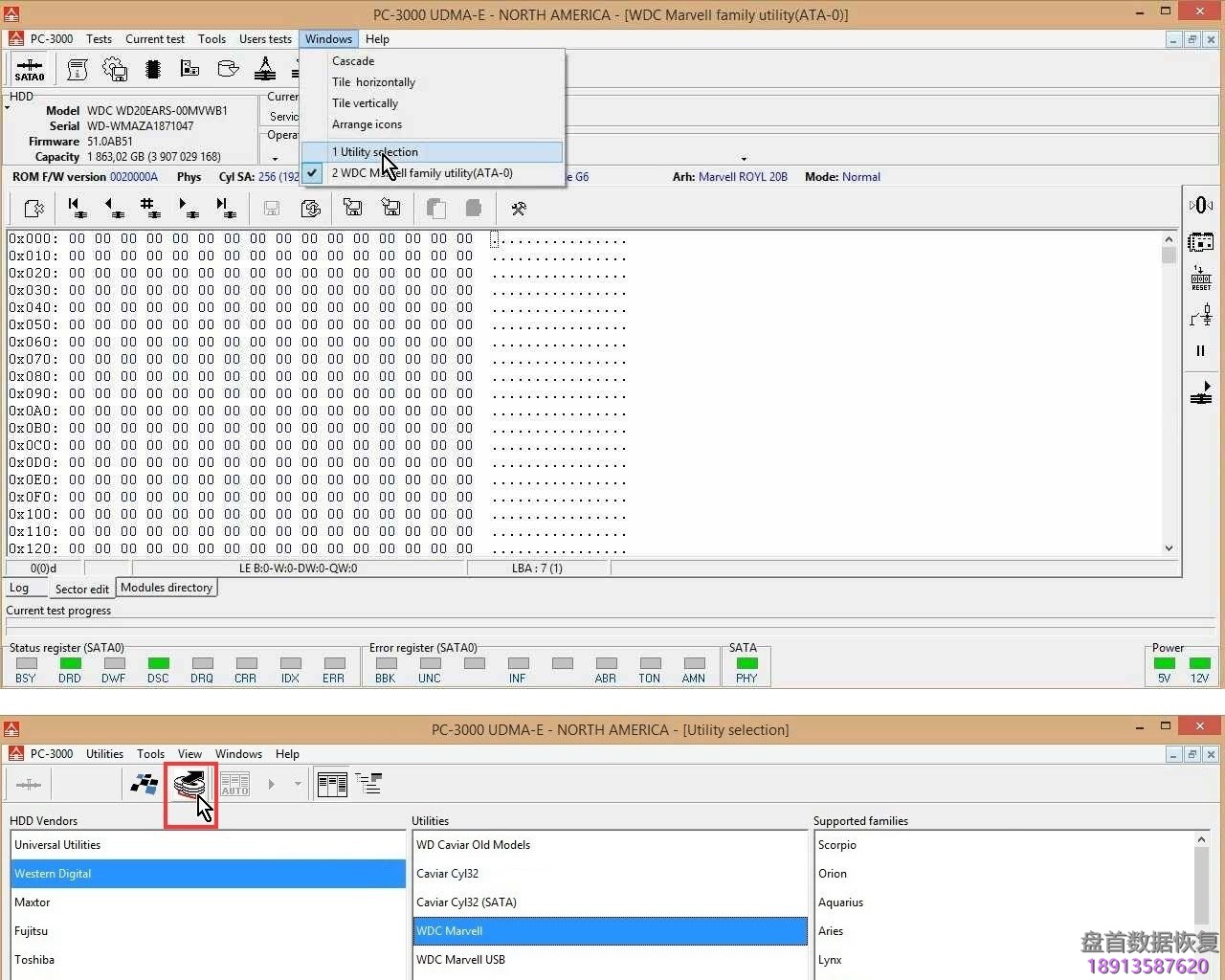

所以现在我们可以切换到Utility Selection窗口并运行Data Extractor。不要关闭西数专修程序!

使用PC3000 for HDD在RAM中编辑西数硬盘的磁头位图,虚拟磁头恢复西数硬盘数据

现在我们创建一个新任务

使用PC3000 for HDD在RAM中编辑西数硬盘的磁头位图,虚拟磁头恢复西数硬盘数据

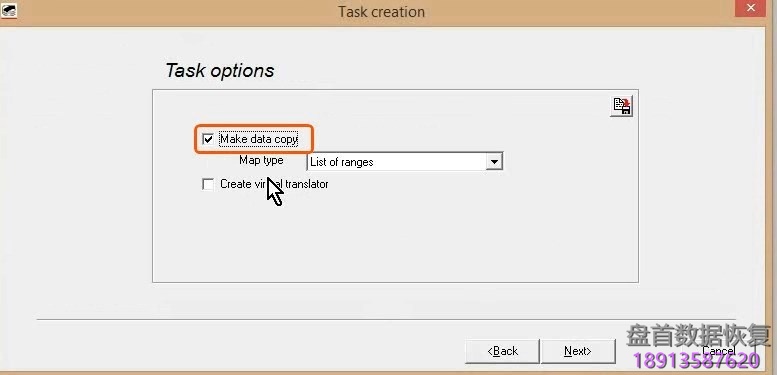

选中Make Data copy选项

使用PC3000 for HDD在RAM中编辑西数硬盘的磁头位图,虚拟磁头恢复西数硬盘数据

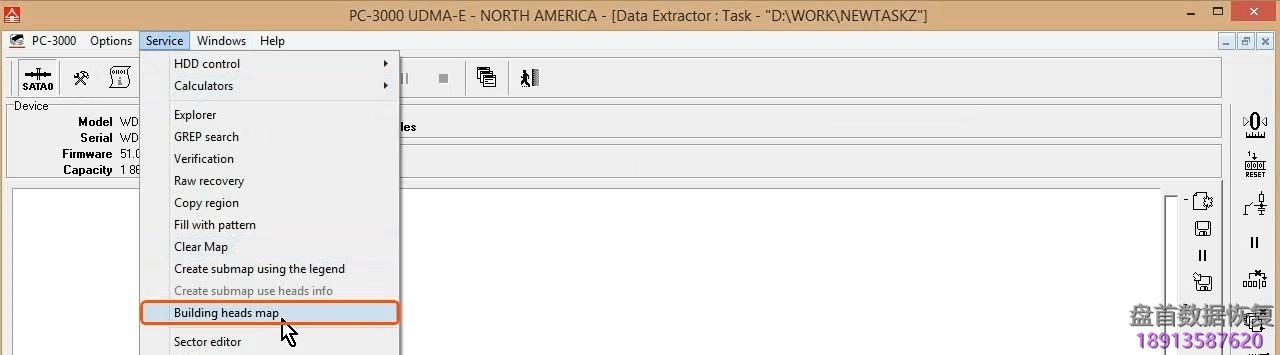

建立磁头位图通过 Service menu -> Build heads map

使用PC3000 for HDD在RAM中编辑西数硬盘的磁头位图,虚拟磁头恢复西数硬盘数据

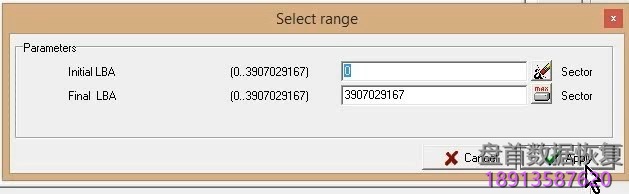

我们需要所有LBA磁头位图,所以只需按应用按钮

使用PC3000 for HDD在RAM中编辑西数硬盘的磁头位图,虚拟磁头恢复西数硬盘数据

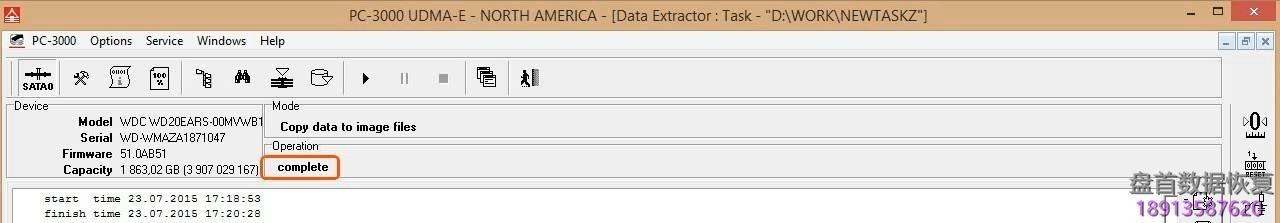

这里我们可以看到,磁头位图构建的过程已经完成

使用PC3000 for HDD在RAM中编辑西数硬盘的磁头位图,虚拟磁头恢复西数硬盘数据

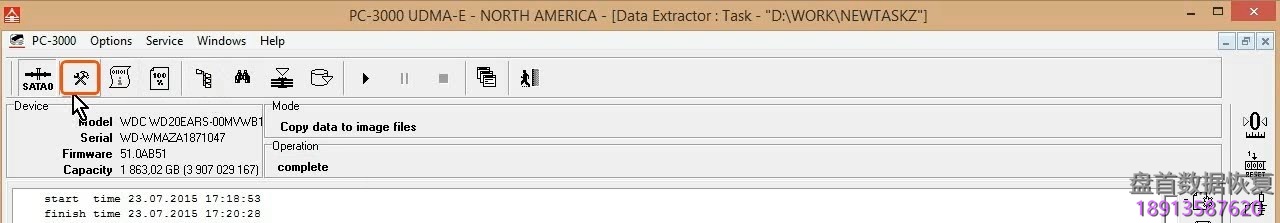

我们可以去任务参数进行调整

使用PC3000 for HDD在RAM中编辑西数硬盘的磁头位图,虚拟磁头恢复西数硬盘数据

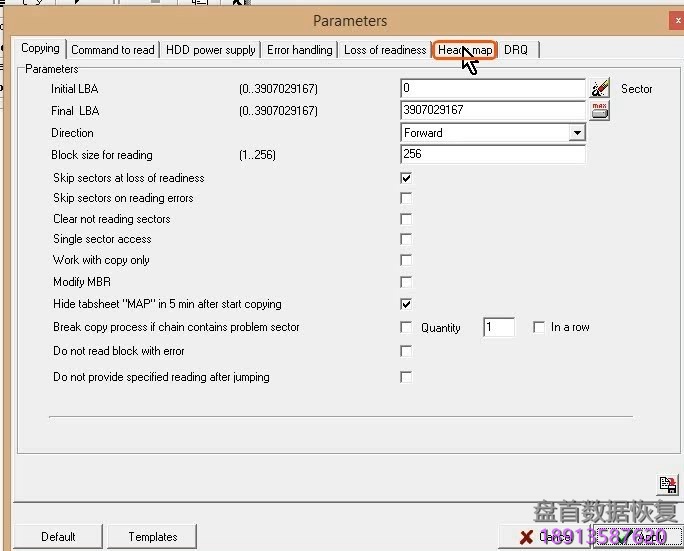

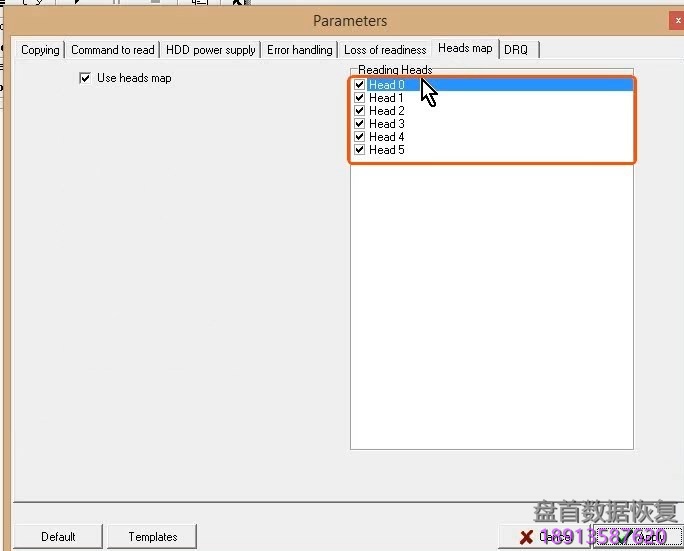

选择Heads map标签

使用PC3000 for HDD在RAM中编辑西数硬盘的磁头位图,虚拟磁头恢复西数硬盘数据

我看到了所有磁头,选中的将用于读取数据

使用PC3000 for HDD在RAM中编辑西数硬盘的磁头位图,虚拟磁头恢复西数硬盘数据

取消选中故障磁头2。

要特别注意这里的逻辑磁头号(0,1,2,3,4,5),但在WD实用程序中,我们使用的是物理头数(0,1,2,5,6,7)。所以你不应该记住数字,而是记住磁头的位置

使用PC3000 for HDD在RAM中编辑西数硬盘的磁头位图,虚拟磁头恢复西数硬盘数据

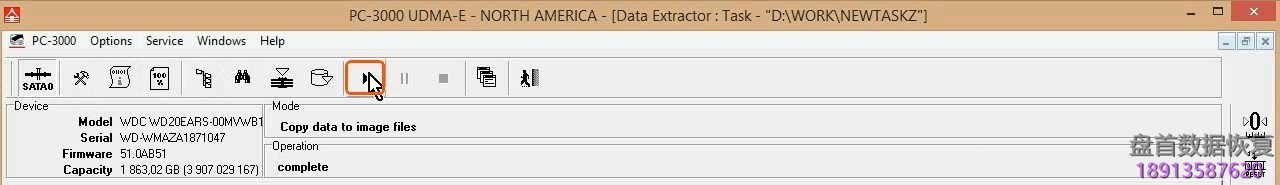

现在我们可以从选中工作的磁头开始读取硬盘的镜像

使用PC3000 for HDD在RAM中编辑西数硬盘的磁头位图,虚拟磁头恢复西数硬盘数据

故障磁头的数据只有在我们更换整个磁头后才可以获得。但它是下一篇文章的主题。

和往常一样,您可以观看该过程的视频。
