PC-3000 Flash蜘蛛板适配器单片总线线路的自动引脚序列检测

2022年4月25日15:32:56PC3000 Flash&FE评论57字数 1645阅读5分29秒阅读模式
数据恢复广告

亲爱的朋友们,

如果您曾经处理过单片数据恢复,那么您肯定已经面临找出总线引脚顺序的必要性。以前,如果您不知道总线线路引脚的顺序,并且您没有包含所有信息的引脚排列图,则无法解决此类情况。但现在,我们在2021年ACE实验室在线技术大会上展示的新功能使事情变得更加容易。从现在开始,使用蜘蛛板适配器和最新的PC-3000 Flash软件更新7.5.11,您将能够找到总线引脚的顺序!

PC-3000 Flash蜘蛛板适配器单片总线线路的自动引脚序列检测
蜘蛛板适配器上的几句话:

PC-3000 Flash蜘蛛板适配器是一种通用解决方案,无需繁琐的焊接即可实现安全的整体式恢复!使用它,您不需要为您处理的每个整体式架构提供特定的适配器。

自2017年3月发布Spider Board适配器以来,它作为一种智能工具变得非常受欢迎,可以从单体中轻松,更快地恢复数据。您还可以以了解如何使用此适配器并了解有关其功能的更多信息。

PC-3000 Flash蜘蛛板适配器单片总线线路的自动引脚序列检测

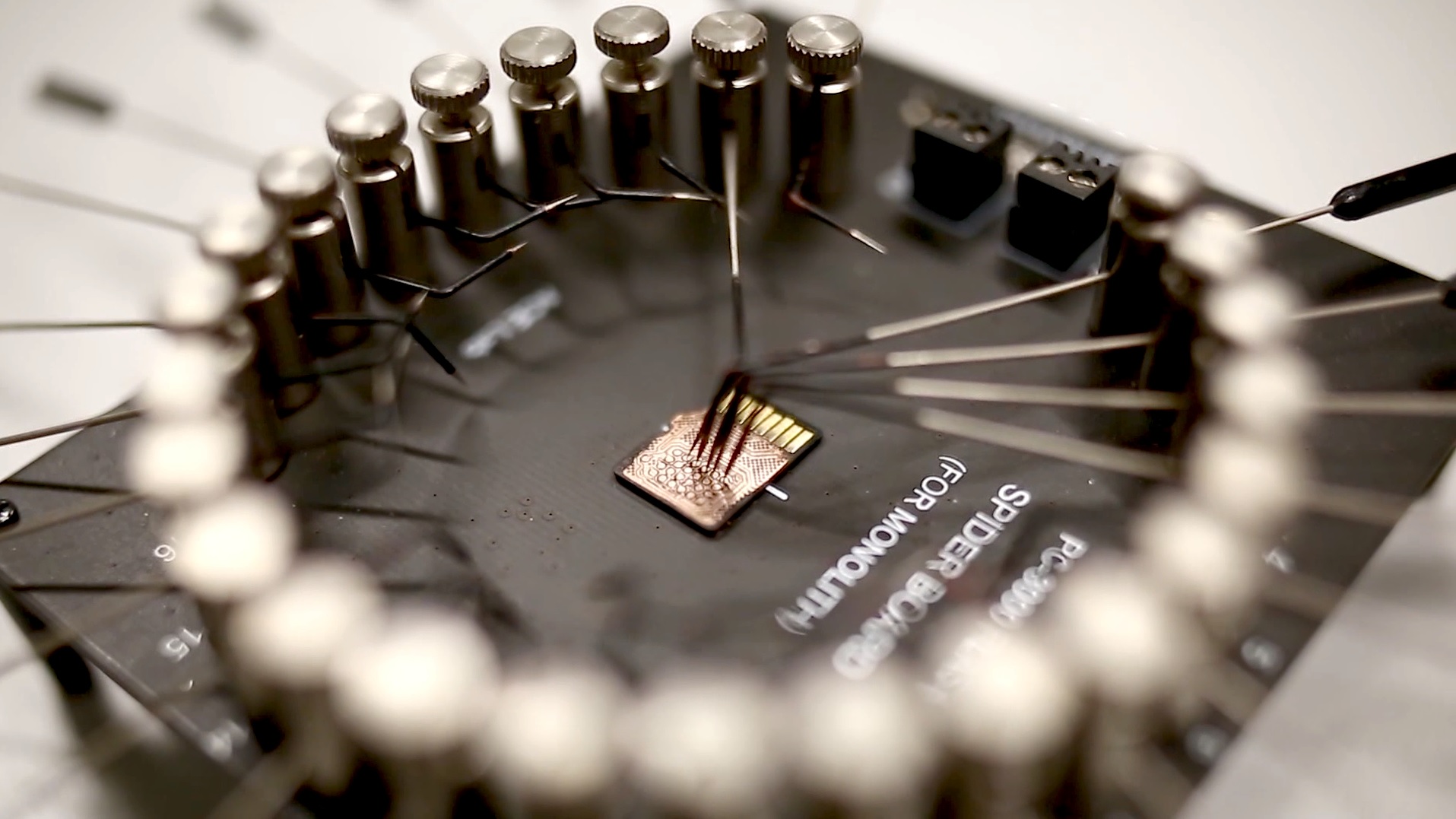

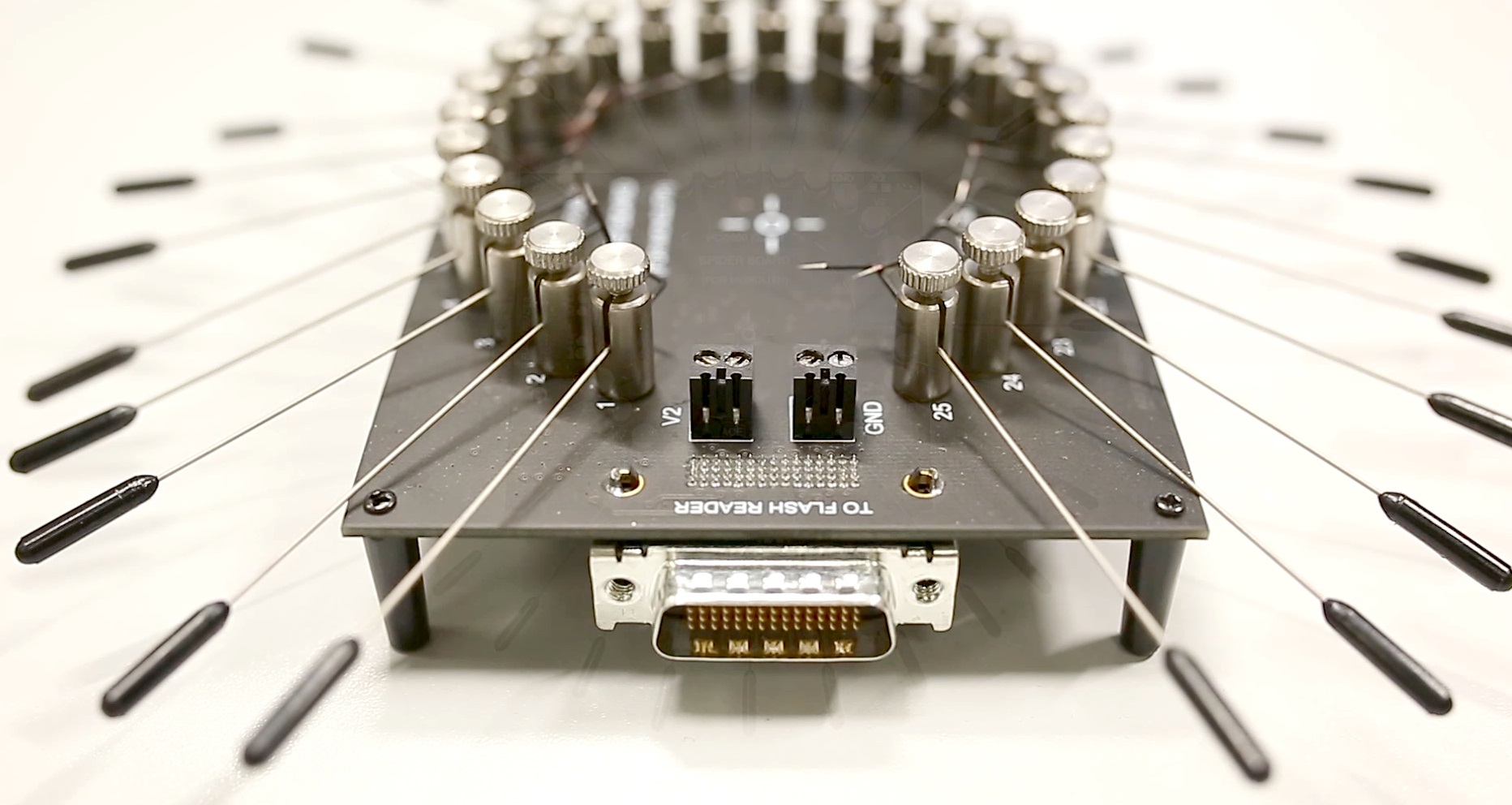

Spider Board 适配器设计用于连接到以单封装芯片(单片)制造的基于 NAND 的闪存驱动器的内部触点。该适配器由 25 个通用触点组成,支持在相应任务中将其与 NAND 接口信号关联的软件配置。

请注意:只有 PC-3000 Flash阅读器 4.0 支持蜘蛛板适配器。

Spider Board适配器已经具有许多功能,可以简化您在使用单片设备时的工作,但是完美无极限!因此,我们的开发人员添加了自动检测总线线路引脚顺序的新功能。

当您探索单片引脚排列并设法检测命令行引脚和总线引脚的位置时,此功能将非常有用。如果您使用示波器来完成此任务,则可以轻松完成此操作。命令行和总线引脚具有特定类型的信号,可以在示波器上确定。

因此,让我们假设您找到了命令行和总线引脚在整体式架构上的位置。下一步是什么?如何确定总线线路引脚的顺序?您可以尝试迭代其顺序的不同变体,但是它们太多了,几乎不可能获得正确的选项。

PC-3000 Flash蜘蛛板适配器单片总线线路的自动引脚序列检测

就在那时,我们的新方法开始拯救。让我们指定您需要执行的操作,以获取芯片ID,读取转储并继续从整体式设备恢复数据。

请随时观看该过程的视频或继续阅读分步指南:

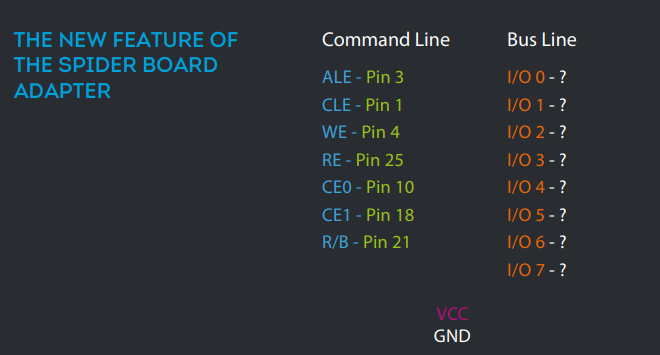

步骤 1.找出命令行引脚的位置。

步骤2.找出总线线路引脚的位置。不要浪费时间试图找到正确的订单!只需将针头放在总线线路销上,即可开始使用。

PC-3000 Flash蜘蛛板适配器单片总线线路的自动引脚序列检测

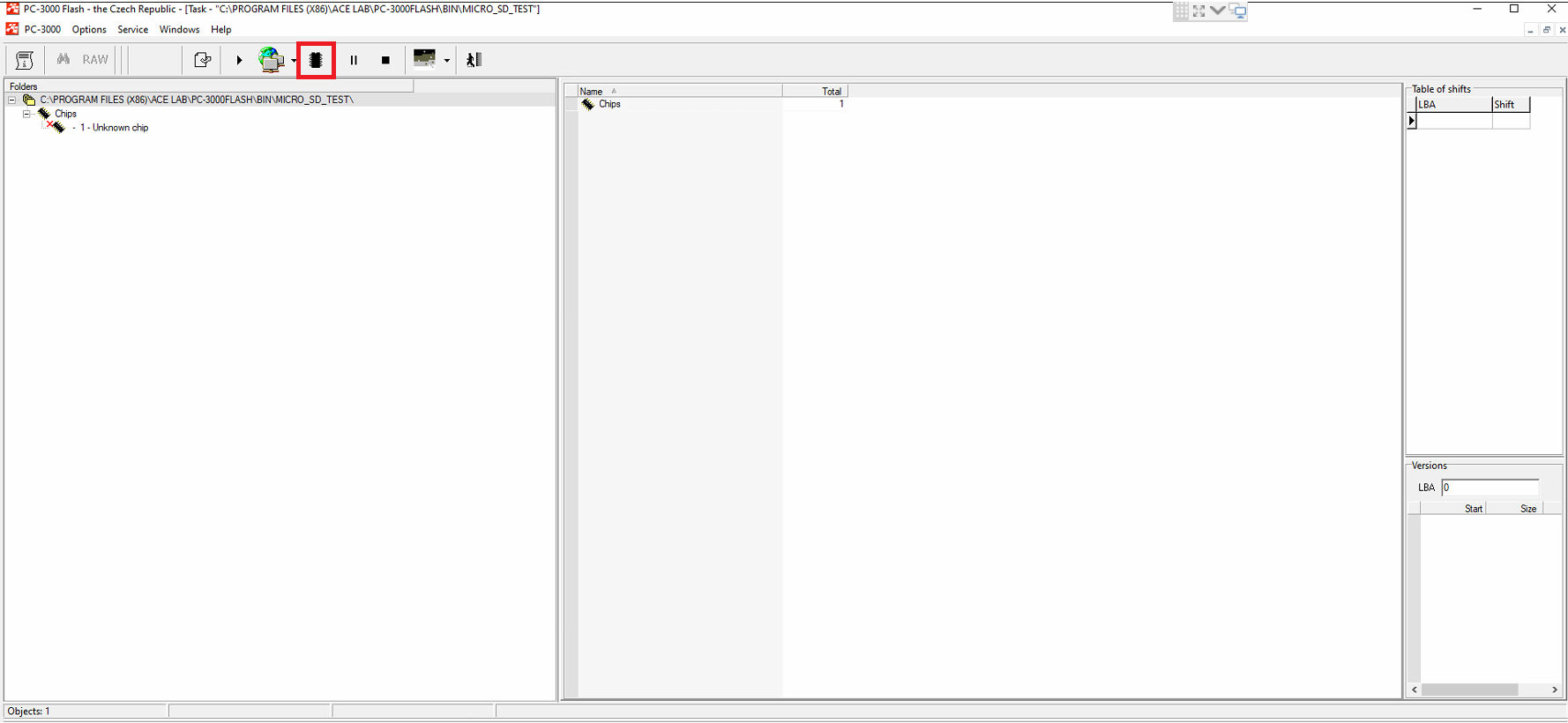

第3步.启动PC-3000软件并按照下面的屏幕截图进行操作:

PC-3000 Flash蜘蛛板适配器单片总线线路的自动引脚序列检测

从“适配器参数”按钮开始,打开蜘蛛板参数的窗口。

PC-3000 Flash蜘蛛板适配器单片总线线路的自动引脚序列检测

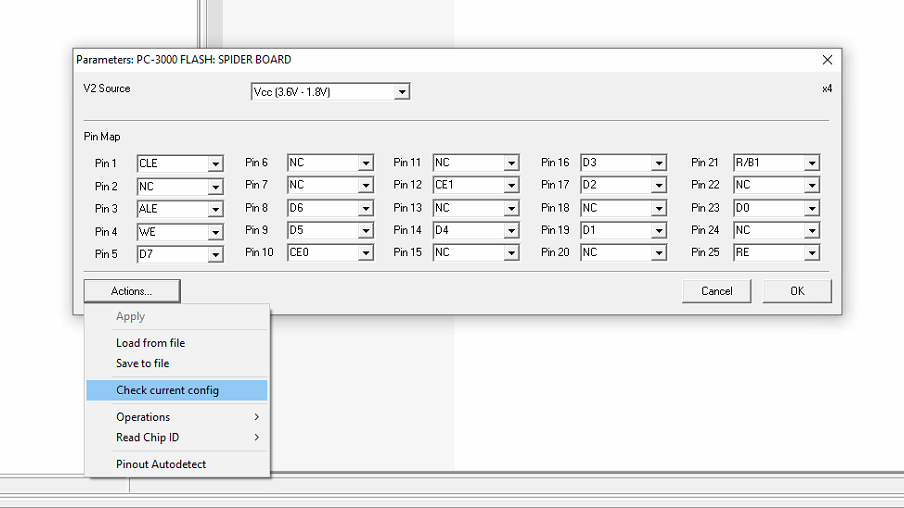

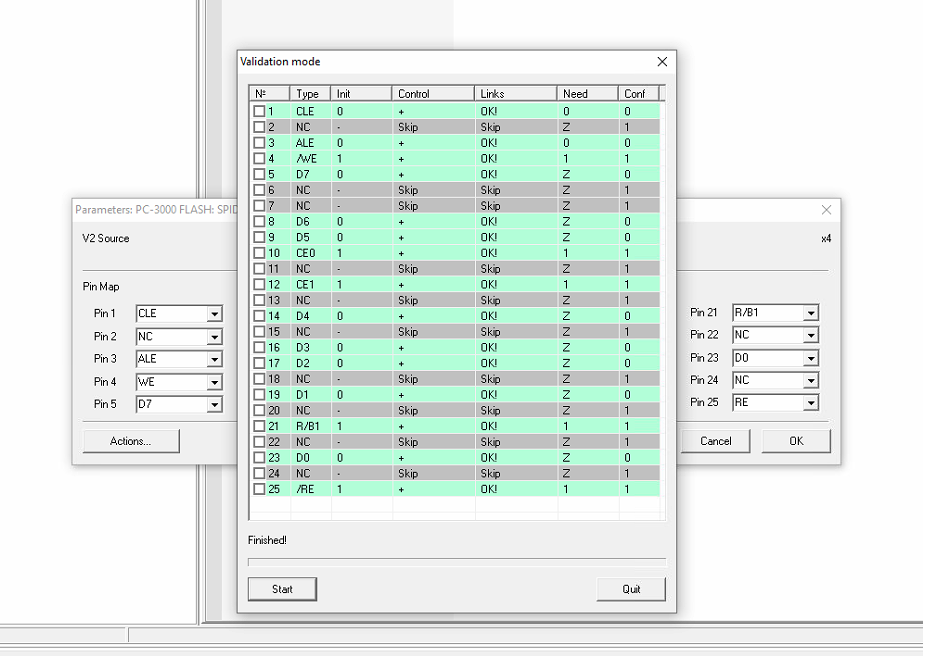

使用“检查当前配置”功能检查您的所有引脚上是否有良好的联系人。

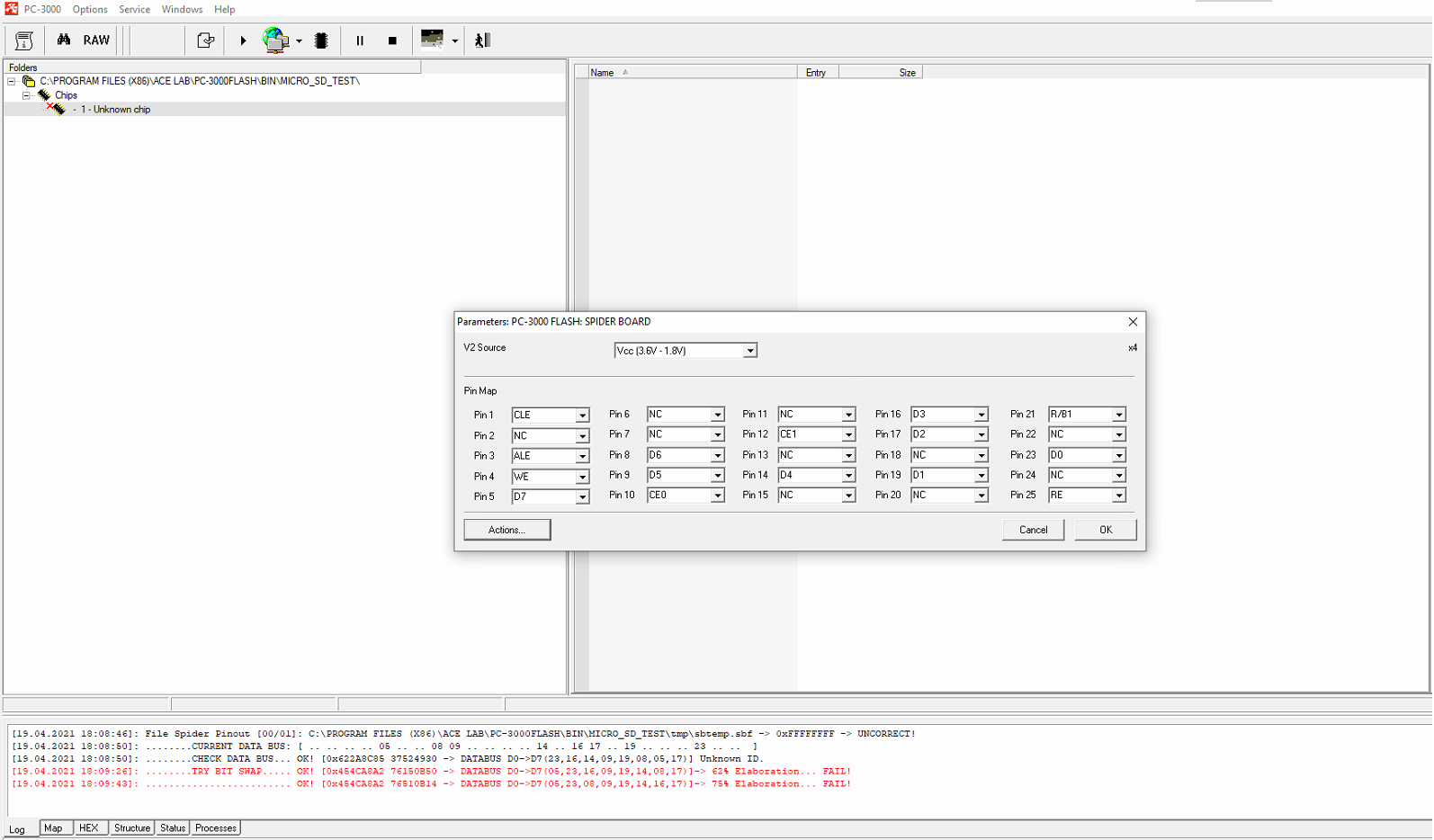

从此屏幕截图中可以看出,命令和总线线路引脚已选中,但总线线路的顺序错误。

PC-3000 Flash蜘蛛板适配器单片总线线路的自动引脚序列检测
如果您看到相同的结果,则意味着每个引脚上都有一个良好的触点,您可以继续下一步。

PC-3000 Flash蜘蛛板适配器单片总线线路的自动引脚序列检测

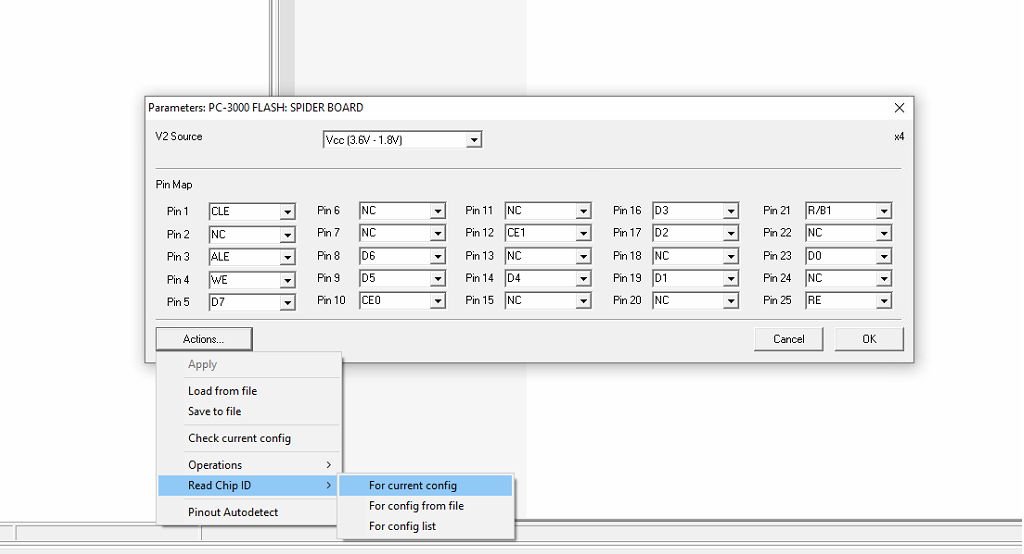

选择我们的新功能 - “读取芯片ID” - >“对于当前配置”,以设置总线引脚顺序的自动检测。

PC-3000 Flash蜘蛛板适配器单片总线线路的自动引脚序列检测

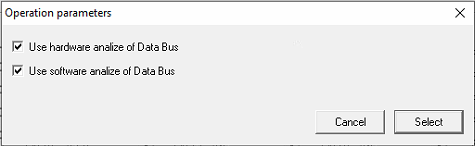

将这两个选项保持“打开”并继续。

PC-3000 Flash蜘蛛板适配器单片总线线路的自动引脚序列检测
不要介意在此过程中可能会弹出这样的窗口。此过程是正常的。只需按“确定”,然后等到结束。

PC-3000 Flash蜘蛛板适配器单片总线线路的自动引脚序列检测

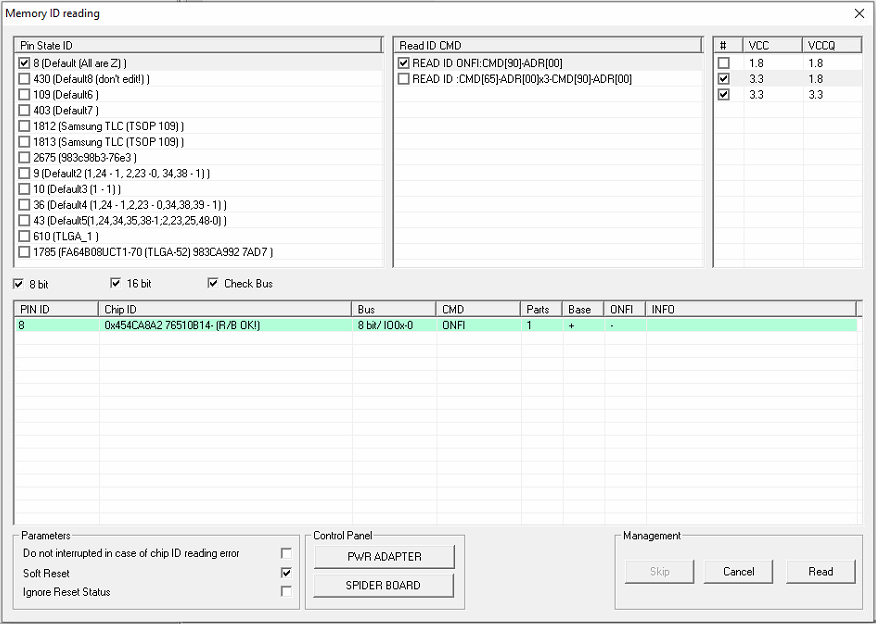

这是您在过程结束时的日志中应该看到的内容。将有几条关于总线线路引脚的正确顺序的消息。请选择百分比最大的多属性。在我们的例子中,它将是日志中的最后一行。

PC-3000 Flash蜘蛛板适配器单片总线线路的自动引脚序列检测

PC-3000 Flash蜘蛛板适配器单片总线线路的自动引脚序列检测

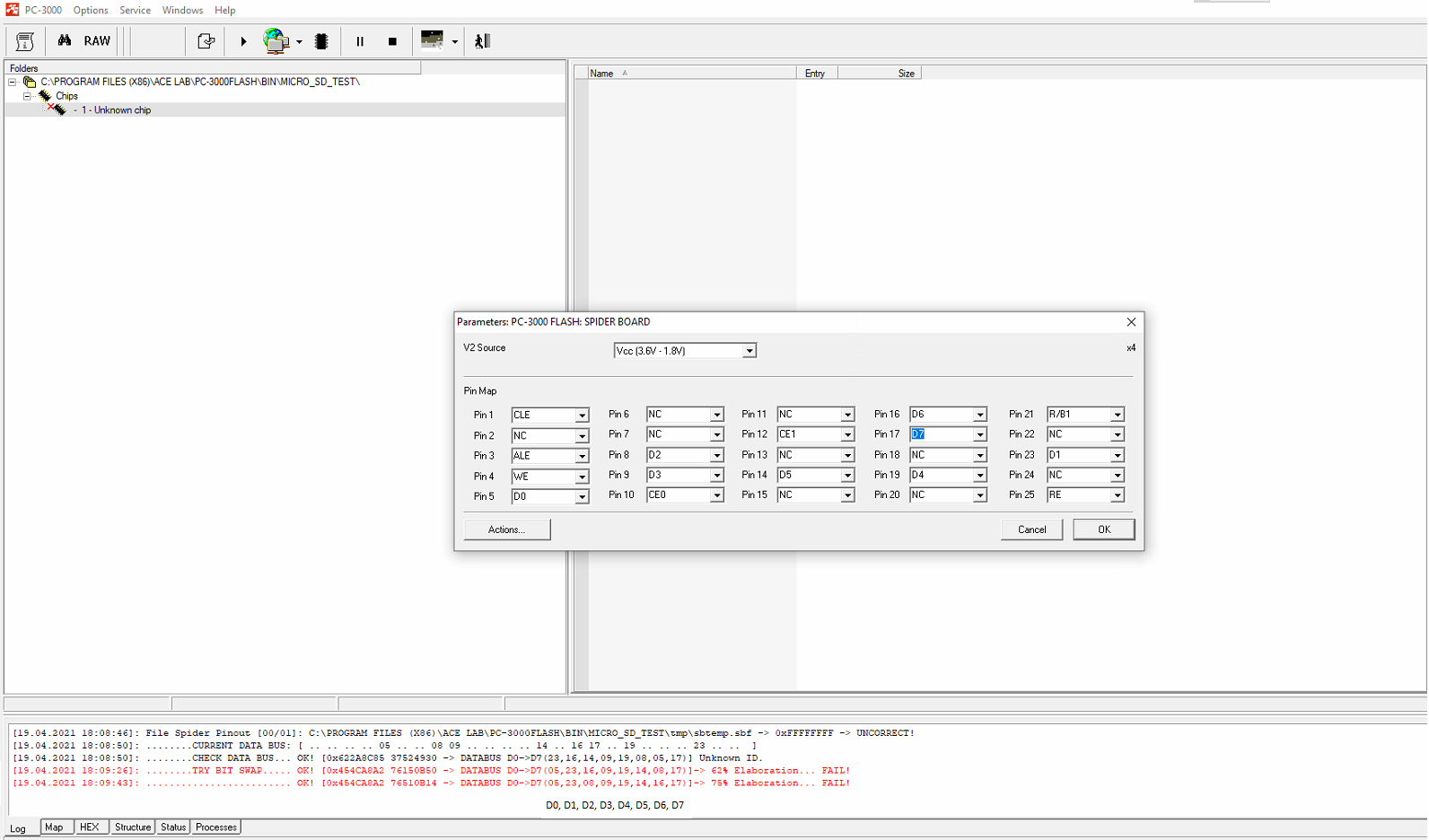

请使用日志中的最后一行,并更改窗口中引脚的顺序。
在这种情况下:

D0 = 引脚 5
D1 = 引脚 23
D2 = 引脚 8
D3 = 引脚 9
D4 = 引脚 19
D5 = 引脚 14
D6 = 引脚 16
D7 = 引脚 17

PC-3000 Flash蜘蛛板适配器单片总线线路的自动引脚序列检测

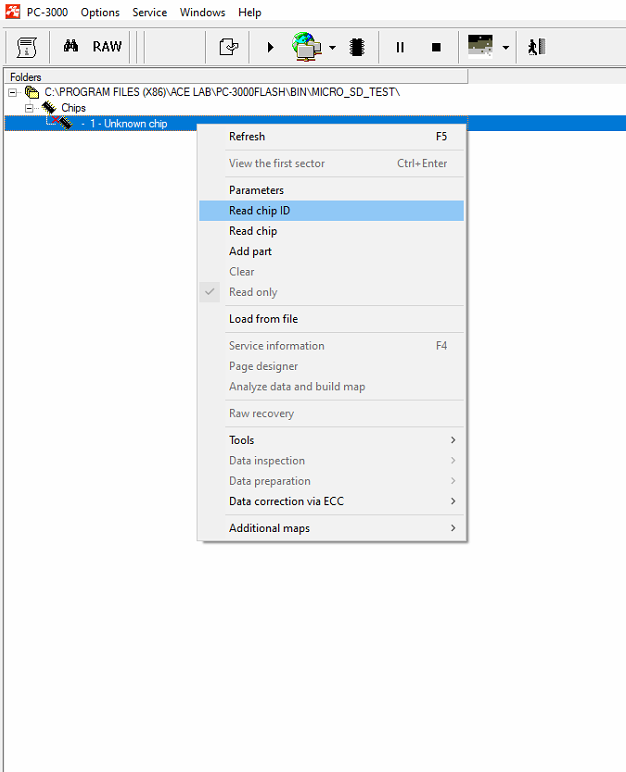

更改引脚时,在蜘蛛板参数窗口中按“确定”,然后转到主窗口以“读取芯片ID”。

PC-3000 Flash蜘蛛板适配器单片总线线路的自动引脚序列检测
等到PC-3000 Flash软件自动检测芯片ID,然后继续恢复数据。

最后,让我们总结一下添加的内容。

  1. 我们应该知道所有命令行(ALE,CLE,RE,WE,R / B,CE)的位置);
  2. 我们应该知道哪些引脚属于总线线(但顺序并不重要);
  3. 电源必须焊接在单片主接口(mSD,SD,USB)上;
  4. 电流检测仅适用于 8 位整体式架构。16 位修改非常棘手、罕见,目前尚不支持。

现在,无需浪费时间自行搜索总线线路引脚的正确顺序。只需将针头放在总线引脚上,启动新的自动检测方法,即可自行完成所有操作 - 您只需要在过程结束时输入正确的顺序即可。

如果您有任何疑问,请随时向ACE实验室技术支持服务寻求帮助。
