如何使用 PC-3000 Flash 蜘蛛板适配器
日期:2020年7月15日10:14:11 分类:PC3000 Flash&FE 评论:发表评论 观看: 3,020

在2017年3月的布拉格一体Flash存储会议上,ACE实验室宣布了一种新的蜘蛛板适配器,用于方便读取一体Flash存储。在本文中,我们将描述此适配器的主要特性,并展示MicroSD读取的示例。

如何使用 PC-3000 Flash 蜘蛛板适配器

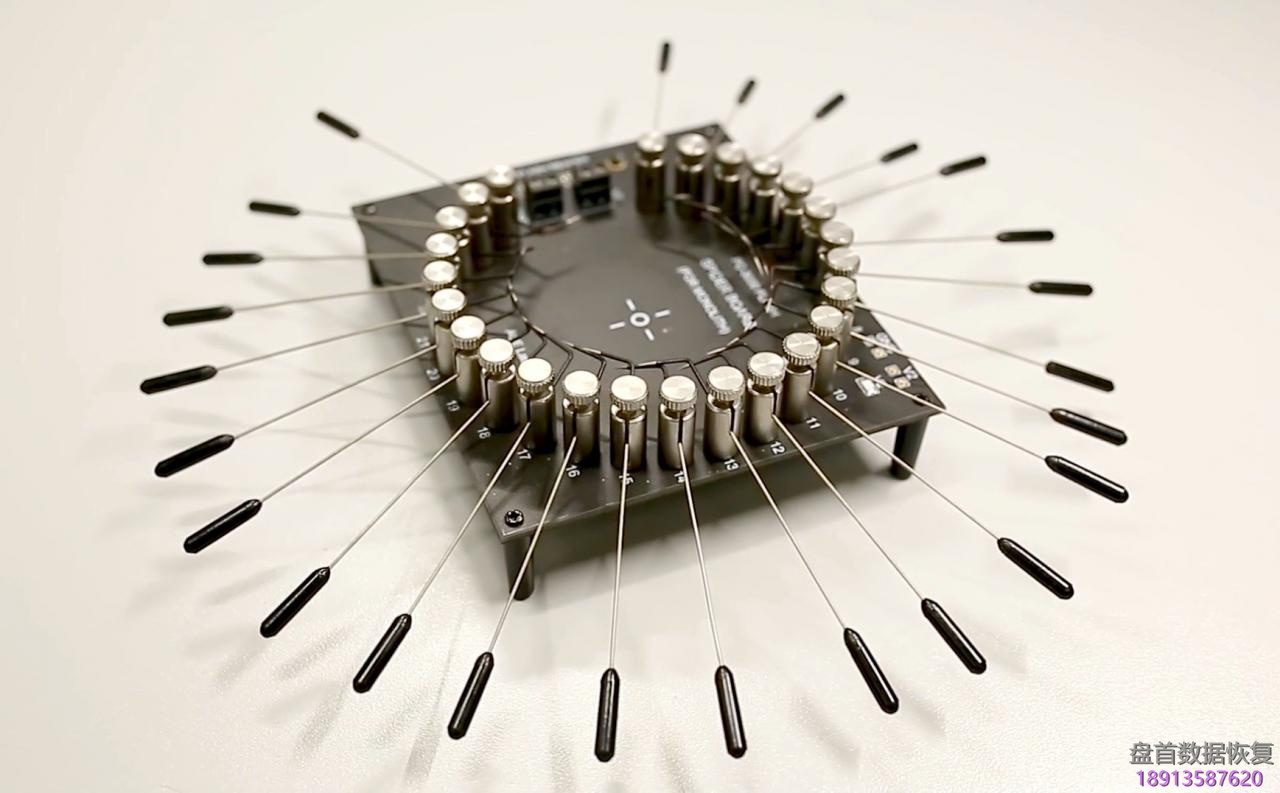

PC-3000闪光蜘蛛板适配器是一种通用的安全一体Flash存储数据恢复解决方案,无需繁琐的焊接!使用它,您不需要特定的适配器来处理您处理的每个一体Flash存储。
它设计用于连接基于NAND的闪存驱动器的内部触点,这些驱动器是作为单封装芯片(单片)制造的。适配器由25个通用触点组成,支持在相应任务中与NAND接口信号关联的软件配置。请注意,适配器仅由PC-3000 Flash Reader 4.0支持。
观看下面的视频,全面了解Spider Board适配器和MicroSD读取过程示例:

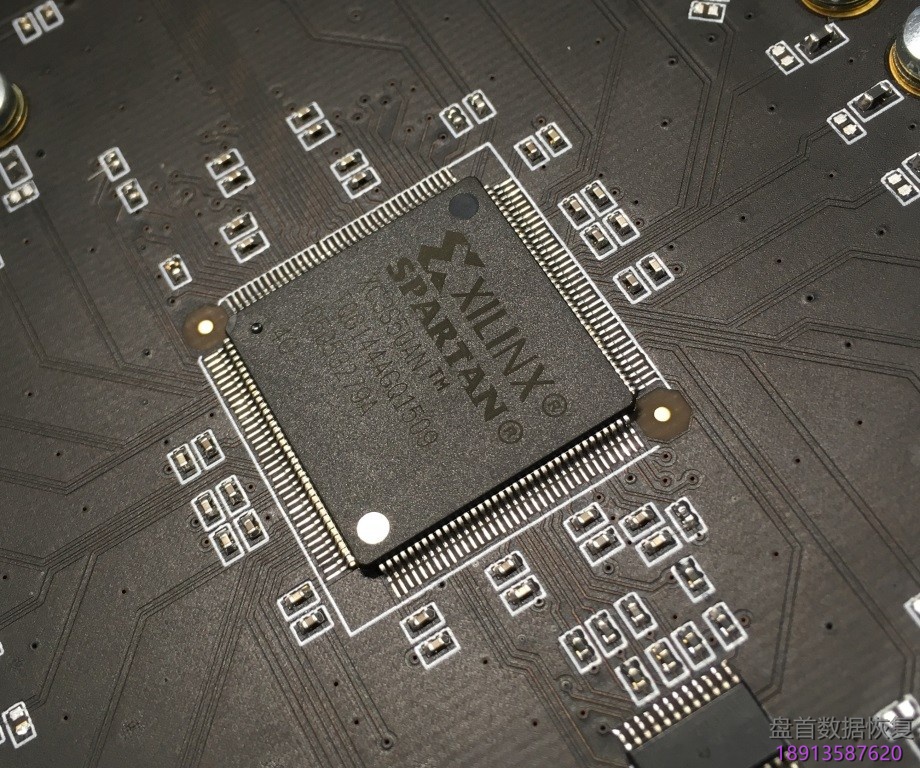

Spider板是一种非常智能的硬件配置,基于完整的可配置Xilinx微芯片。它是一个具有多种功能的完整系统,不断更新和改进。 Spider Board适配器有两个主要功能:
能够从广泛的整体设备中读取数据;
使用mSD,SD,eMMC设备在卡适配器模式下工作的机会(在新任务创建期间必须在设备选项中选择卡适配器)。

如何使用 PC-3000 Flash 蜘蛛板适配器

目前,我们正在努力添加其他功能,这些功能可以显着改善自动引脚分析研究或逻辑分析仪功能。 继续查看有关PC-3000 Flash的更新和新闻!
注1:
适配器的针状引脚基本上是复杂的防噪声触点,设计考虑到设备的技术任务和细节。 它们镀镍以防止氧化,并且部分覆盖有特殊的尖端涂层以防止短路。

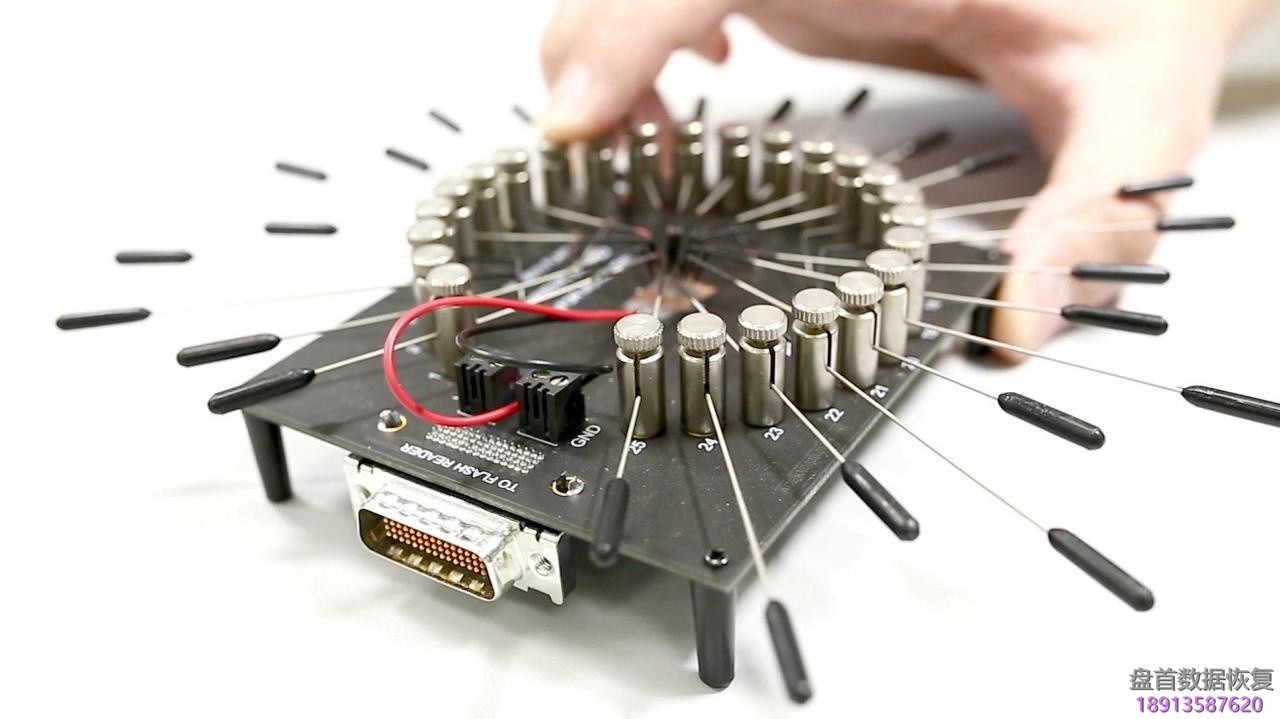

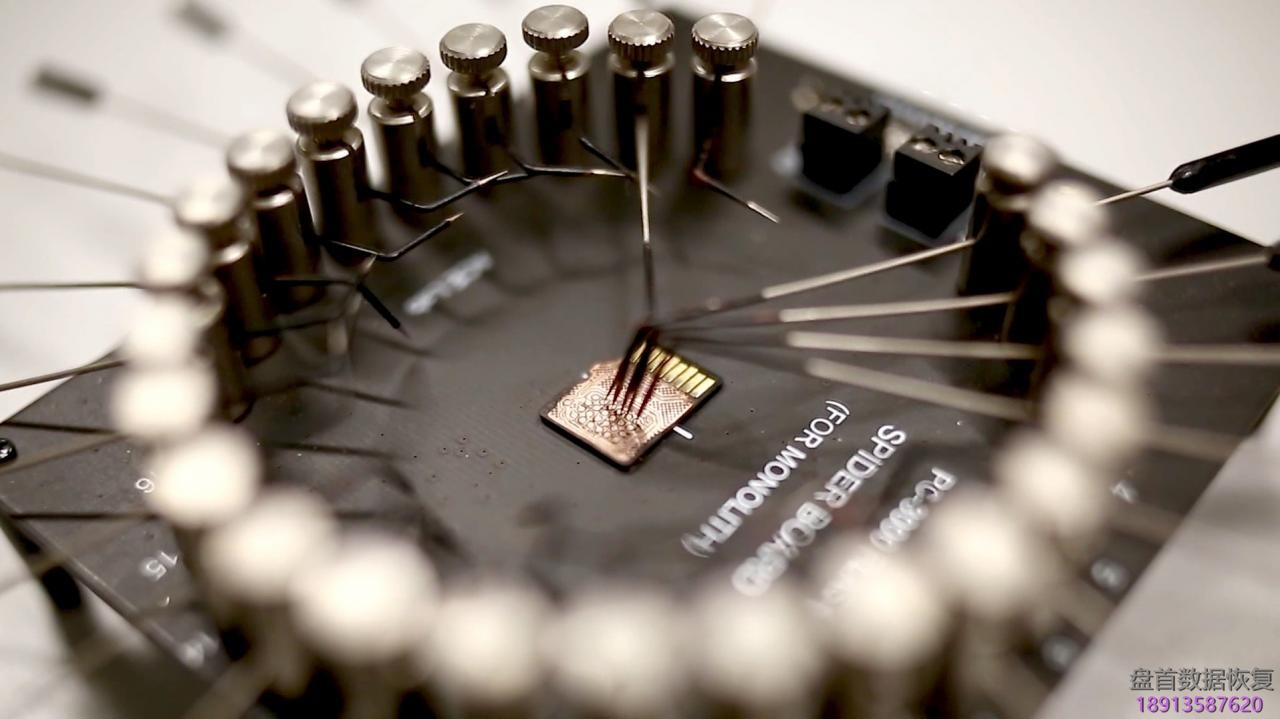

针头非常灵活,可以安装在整体上的Pin Map垫上。 使用显微镜检查所有针头是否正确排列,并且在固定后不会从Pin Map垫移动到任何位置:



如何使用 PC-3000 Flash 蜘蛛板适配器

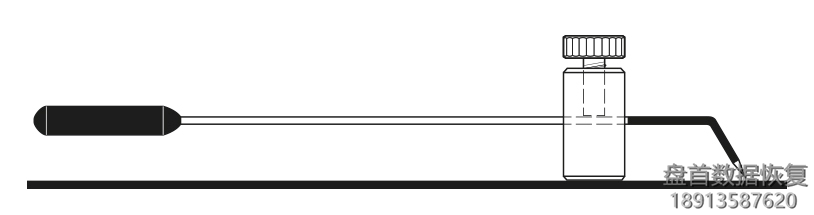

为避免任何损害,请记住以下方案:

如何使用 PC-3000 Flash 蜘蛛板适配器

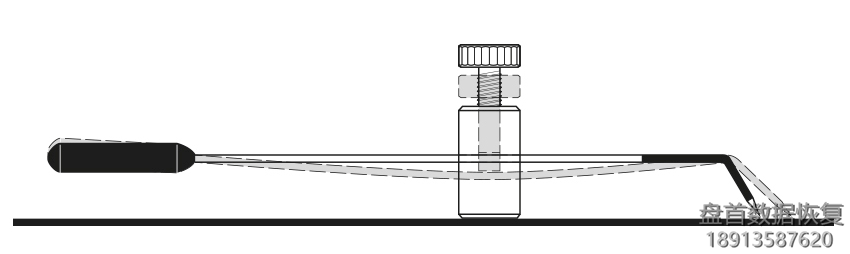

在不固定螺钉的情况下,可以拉伸针。 当您要使用翼形螺钉进行固定时,针边的位置会发生偏移:

如何使用 PC-3000 Flash 蜘蛛板适配器

如果您弯曲,拧紧或以某种方式损坏蜘蛛板适配器的针头,请不要担心。 您可以随时订购一套额外的蜘蛛板neeedle并替换坏的蜘蛛板。
笔记2:

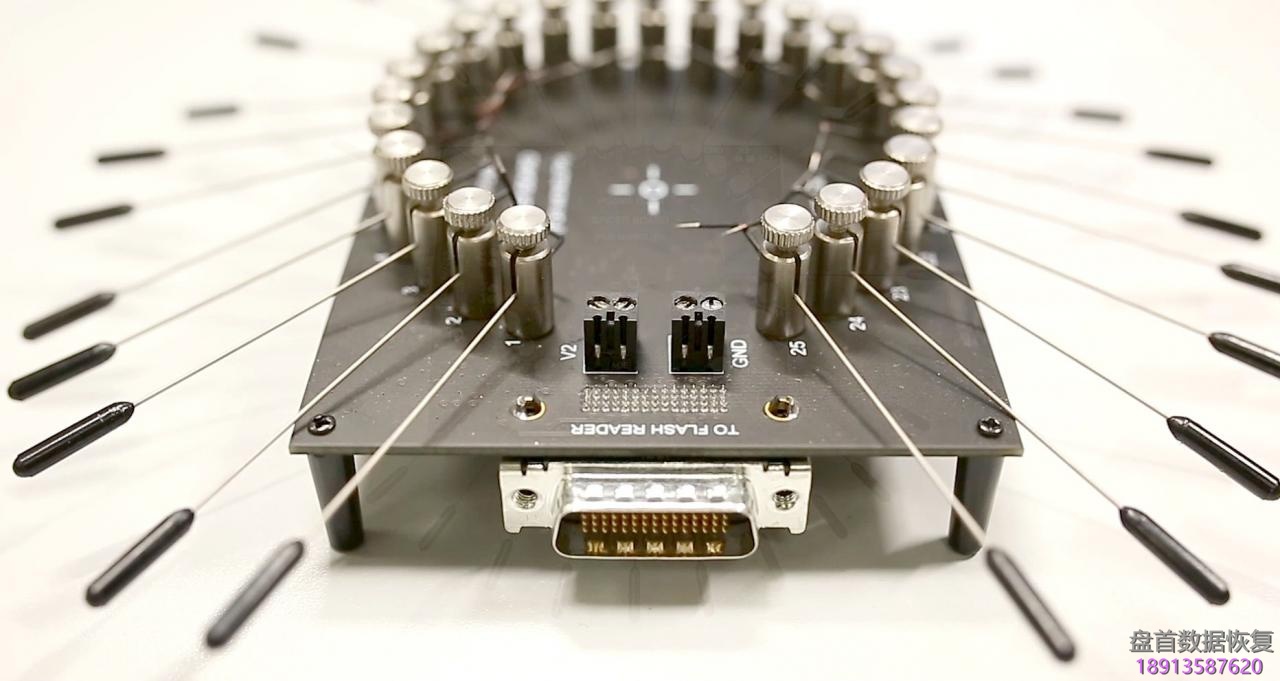

新的适配器有两种提供电源的方式 – 从针头和扩展的蛤蜊输出。 基本上,没有焊接就可以完全使用monolith – 你需要的只是在同一个引脚(VCC,GND)上为GND和2-3安排在VCC上安装2-3针。
为了提供良好的电源电流,请使用多个针用于PWR和GND,而不是将它们用于其他重要的触点。 只要有可能,应使用直径至少为0.2 mm的绞合导线将电源和接地触点连接到整体件上! 较厚的导线横截面将始终为整体材料提供更好的PWR供应。



如何使用 PC-3000 Flash 蜘蛛板适配器

注意:为了获得更好的读数结果,我们建议您注意电线(它们应该短而宽)和电源焊接(使用助焊剂和焊锡)。

注3:

读取芯片ID或NAND图像的能力取决于整体内部结构的类型。 有两种不同的类型:

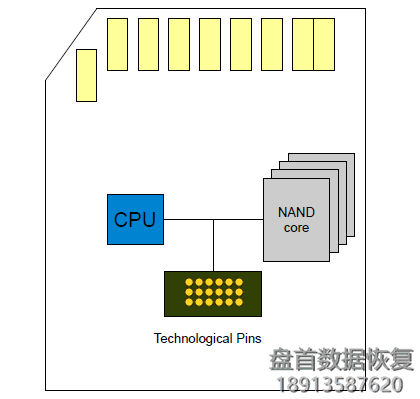

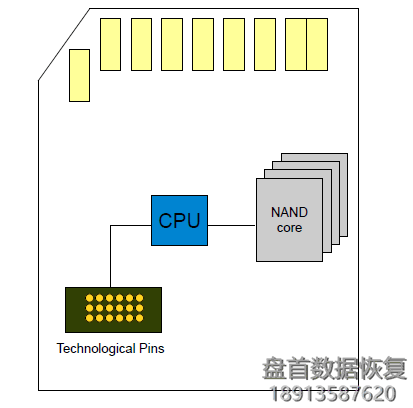

从技术引脚图到CPU和NAND内核的独立总线:

如何使用 PC-3000 Flash 蜘蛛板适配器

Type 1

  • 通过控制器芯片从技术引脚图到NAND内核的公共总线:

如何使用 PC-3000 Flash 蜘蛛板适配器

Type 2

通常,读取Type 1芯片没有问题。您只需要安排引脚并开始读取过程。

对于Type 2芯片,数据恢复任务变得更加复杂。从Type 2方案可以看出,来自技术引脚的总线通过CPU,而控制器可能会影响传输数据的可能性。所有闪存驱动器损坏的主要原因是固件问题。但CPU,缓冲器和NAND等硬件部件仍处于运行状态。上电时,CPU开始工作,可能会阻止通过Techno Pins访问NAND内核。以下是此类行为的典型迹象:

ID读取错误(错过或混合字节:而不是0x45DE9493,它可能读取0xDE949345,或0x45009493);
ID正常读取但转储不读取(中止错误);
ID未读取(0xFFFFFF,0x000000,0x6C6C6C6C6C);

如果您遇到其中一个问题,您应该了解CPU影响可能存在的问题。
以下是几种绕过CPU影响的方法:

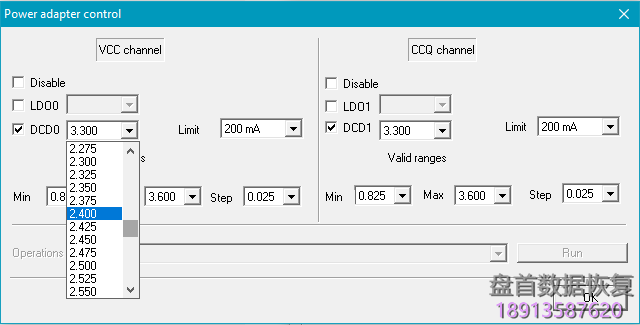

您可以尝试使用选项 – > PC-3000 Flash参数 – >电源适配器控制将电源值降至2.4V – 2.8V:

如何使用 PC-3000 Flash 蜘蛛板适配器

在较低的电压下,一体Flash存储的控制器可能会关闭,并且可以在没有任何噪声或来自CPU侧的阻塞命令的情况下读取NAND芯片。但要小心 – 太小的电压可能是关闭NAND缓冲器的原因。在这种情况下,在重新启动电源之前,无法进行转储读取。这就是为什么你需要从2.4V到2.8V选择几个值并找到芯片ID和转储读取的理想值。

另一种方式 – 物理控制器破坏。此方法仅适用于有经验的工程师。请注意,这是非常危险的,因为你可能会损坏一体Flash存储的内部结构,使你的一体Flash存储设备无法恢复!您可以自担风险使用以下操作。

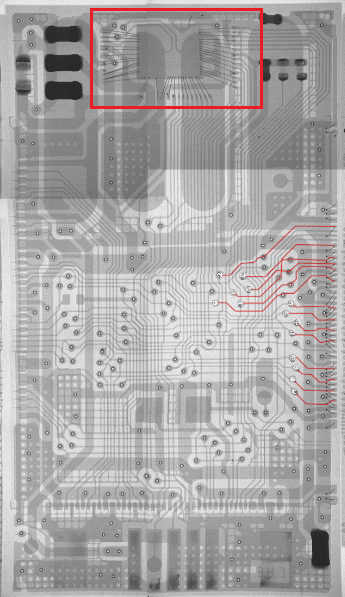

对于物理控制器的破坏,您应该知道控制器的确切位置。如果没有X-RAY图片,就无法找到CPU。一旦你制作了单块内部结构的X-RAY图片,你就能找到控制器晶圆并用非常薄的螺旋钻钻孔(或者只是刮擦)。在那之后,总线将免受控制器影响,并且可以读取整个转储。

如何使用 PC-3000 Flash 蜘蛛板适配器

如何使用 PC-3000 Flash 蜘蛛板适配器

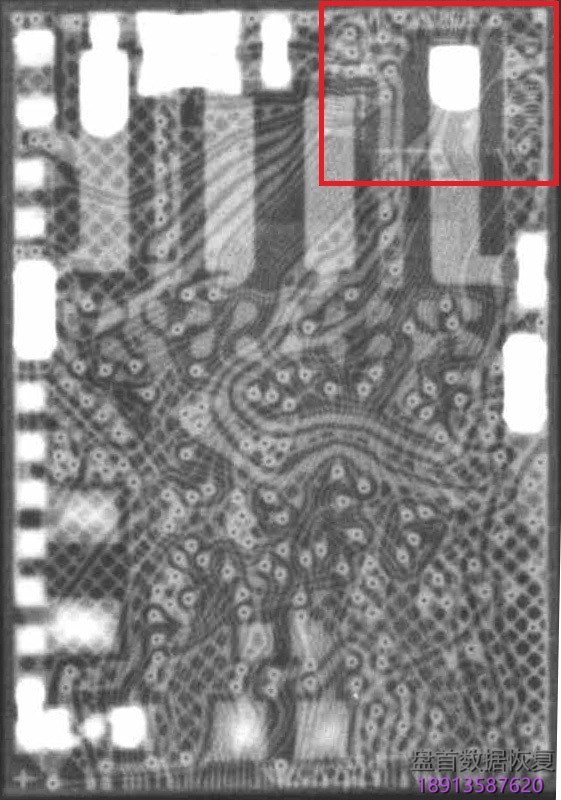

UFD整体设备内控制器放置的示例№1


如何使用 PC-3000 Flash 蜘蛛板适配器

如何使用 PC-3000 Flash 蜘蛛板适配器

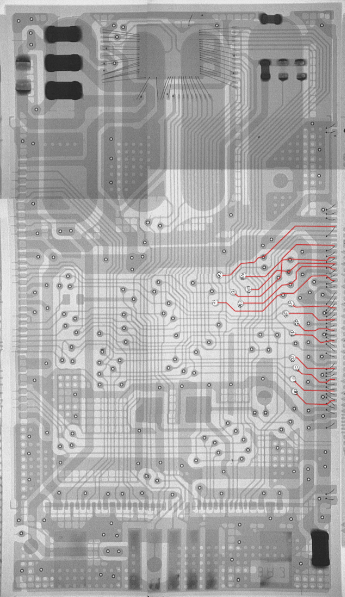

UFD整体设备内控制器放置的示例№2



如何使用 PC-3000 Flash 蜘蛛板适配器
