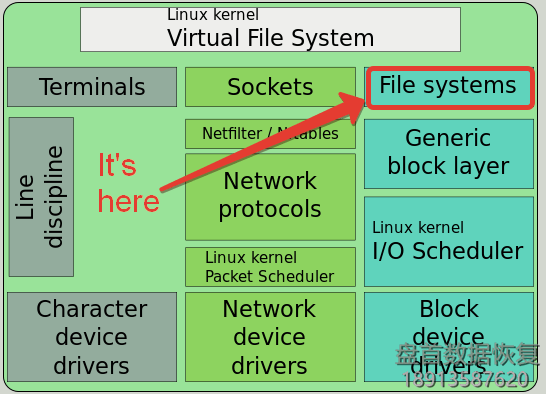

Ext4(第四个扩展文件系统)是Linux的日志文件系统,是作为ext3的后续版本开发的。 Ext4具有很高的可扩展性:最大文件系统将消耗100万个1TB(TB)磁盘。
Ext4用所谓的范围替换了ext2和ext3使用的传统块映射方案。 范围是一系列连续的物理块,提高了大文件性能并减少了碎片。 ext4中的单个扩展区可以映射最多128 MiB的连续空间,其中包含4 KiB块大小。 一个inode最多可以存储四个范围。 如果文件的扩展区超过四个,则其余的扩展区将在树中编制索引。


PC3000 DE Data Extractor RAID Edition 如何使用Ext4文件系统元数据构建RAID阵列

Ext4文件系统的这些功能对于操作系统功能非常重要,但对于从RAID阵列进行数据恢复毫无用处。
在本教程中,我们将使用Ext4元数据(在此文件系统中实现的功能)介绍RAID配置的构建。首先,我们将应用自动模式来搜索RAID元数据并即时构建配置。之后,我们将手动填充RAID矩阵并查看Ext4的功能。
我们将使用Data Extractor RAID Edition的强大功能从4个磁盘上的RAID中收集信息。虽然Data Extractor RAID Edition的功能非常直观,但在本指南中,我们将从头开始做所有事情,并解释我们所做的每一步。
本教程可能不适合那些对快速和高利润感兴趣的人。但是,如果您想要更深入地了解文件系统以及如何从头开始构建文件系统,那么您就是在正确的位置。
来自客户端的初始信息:RAID建立在4个磁盘上。可能它有RAID 5级别,但我们必须验证它。

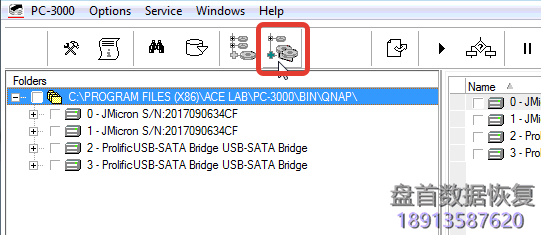

让我们创建RAID



PC3000 DE Data Extractor RAID Edition 如何使用Ext4文件系统元数据构建RAID阵列

扩展驱动器

PC3000 DE Data Extractor RAID Edition 如何使用Ext4文件系统元数据构建RAID阵列

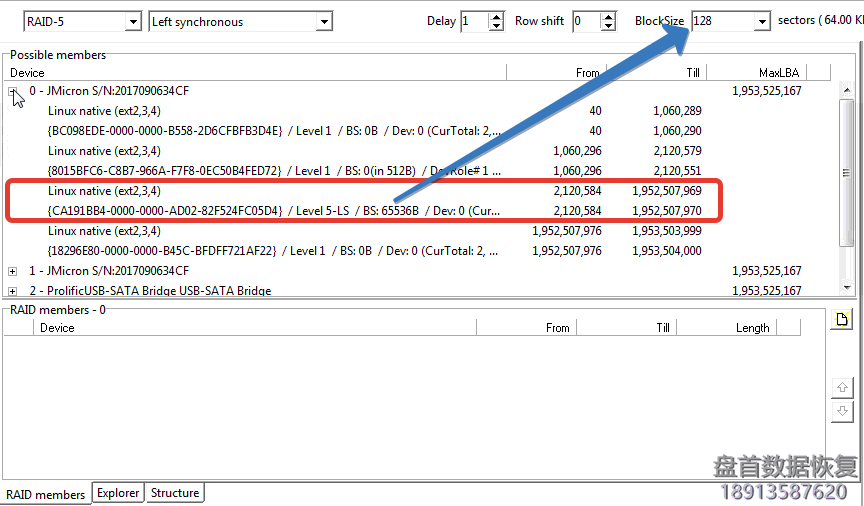

我们可以看到该成员的一部分属于RAID5,块大小(BS)为65536 B(128个扇区)。 通常,Linux RAID在开始时将小分区构建为RAID-1(镜像),而在另一个RAID级别上构建具有数据的大分区。

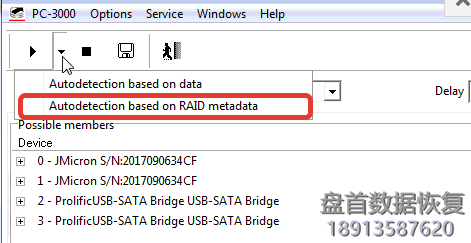

由于Data Extractor能够通过自动检测解决大量RAID案例,因此我们应该毫不犹豫地使用此功能来让我们的生活更轻松。



PC3000 DE Data Extractor RAID Edition 如何使用Ext4文件系统元数据构建RAID阵列

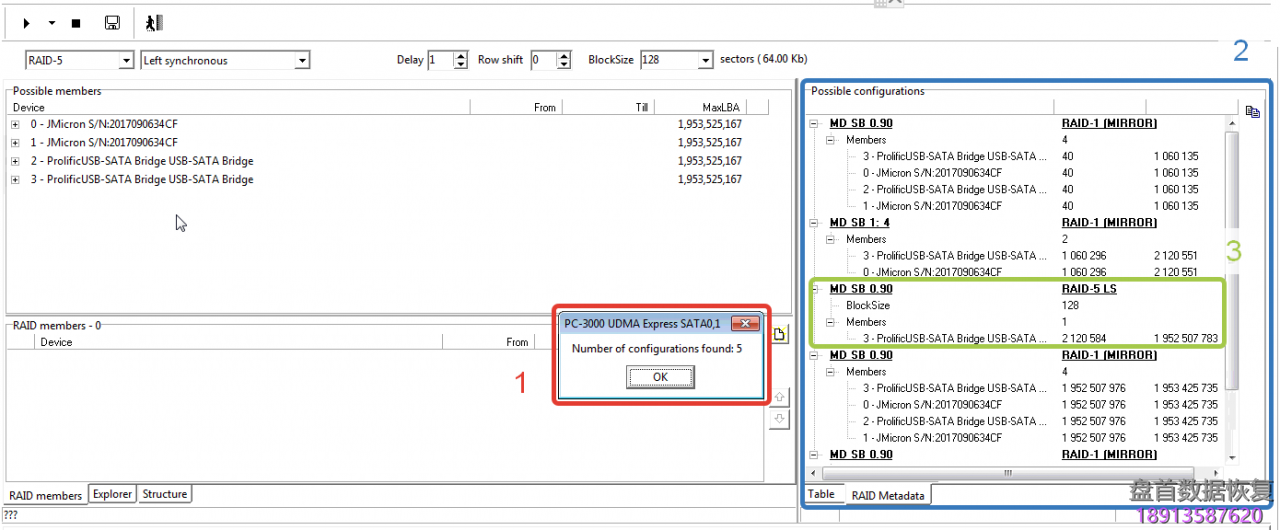

在这种情况下,自动检测定义了多个配置,但由于元数据损坏,某些硬盘未添加到配置中。

PC3000 DE Data Extractor RAID Edition 如何使用Ext4文件系统元数据构建RAID阵列
我们对第5级的第三种配置感兴趣。这应该让我们相信元数据自动检测的想法是失败的。
让我们检查一下我们的假设并构建RAID-5。

PC3000 DE Data Extractor RAID Edition 如何使用Ext4文件系统元数据构建RAID阵列

PC3000 DE Data Extractor RAID Edition 如何使用Ext4文件系统元数据构建RAID阵列

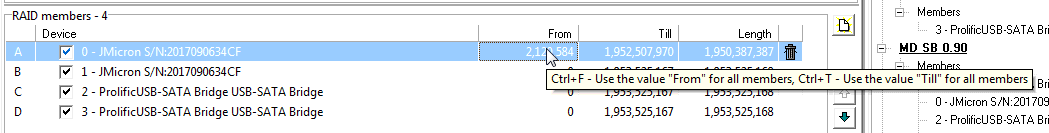

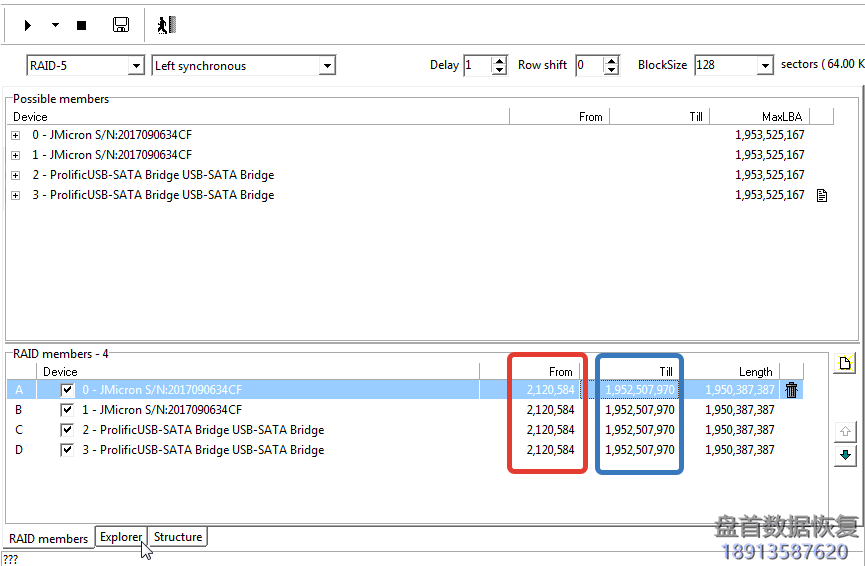

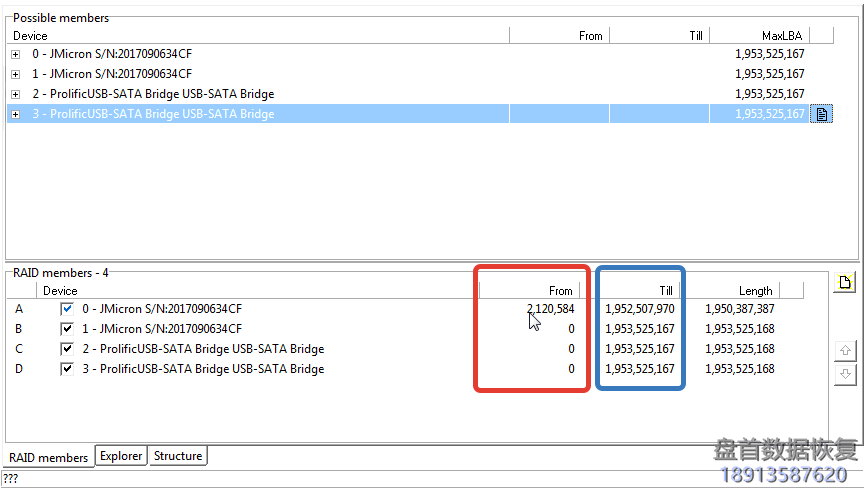

请记住,您只能将“from”或“until”LBA用于一个驱动器,然后使用快捷方式将其应用于每个成员

PC3000 DE Data Extractor RAID Edition 如何使用Ext4文件系统元数据构建RAID阵列

PC3000 DE Data Extractor RAID Edition 如何使用Ext4文件系统元数据构建RAID阵列

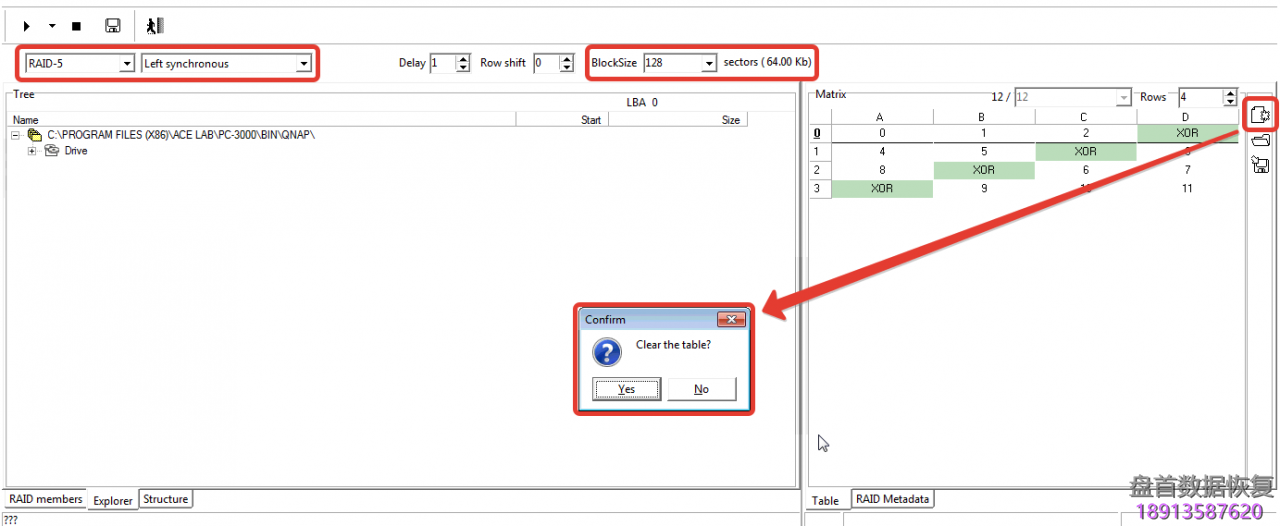

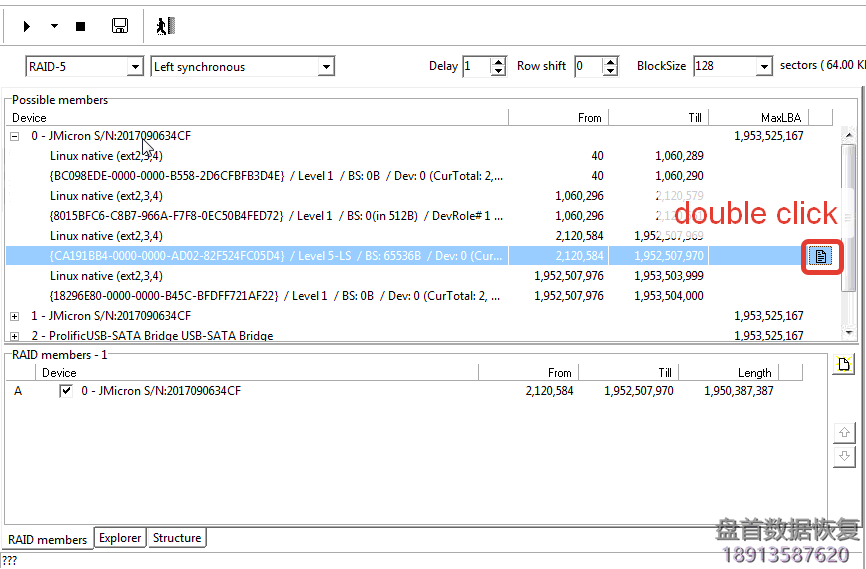

根据RAID超级块元数据,我们知道它是RAID 5 LS,块大小是128.让我们创建这种类型的RAID并清除表

PC3000 DE Data Extractor RAID Edition 如何使用Ext4文件系统元数据构建RAID阵列

现在让我们转到Explorer选项卡。

PC3000 DE Data Extractor RAID Edition 如何使用Ext4文件系统元数据构建RAID阵列

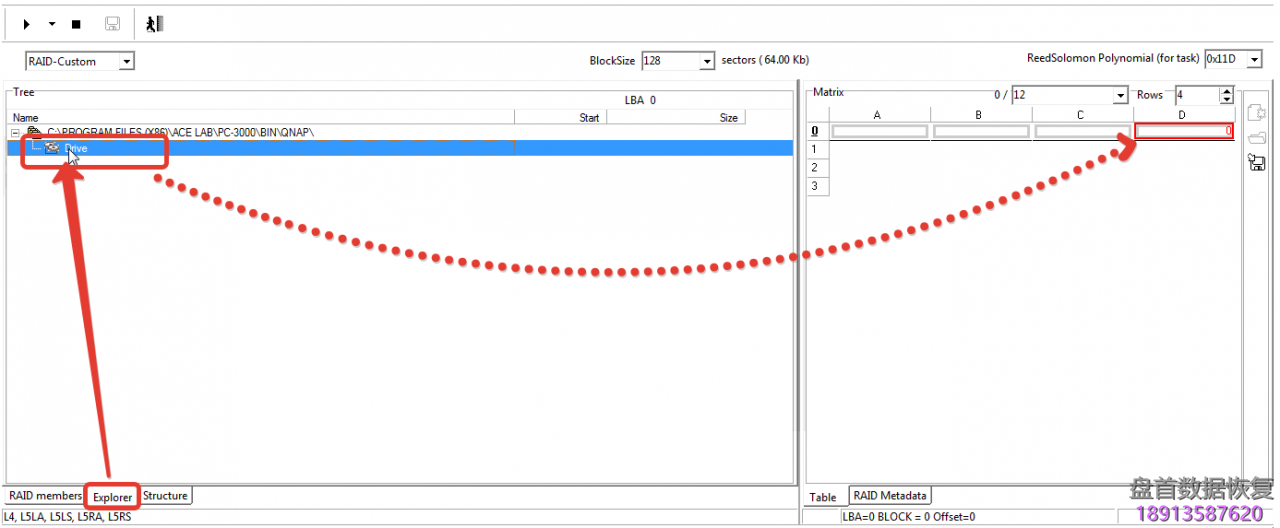

如您所见,Data Extractor在D0单元格中找到了块0。 让我们看看我们的第二个假设。

PC3000 DE Data Extractor RAID Edition 如何使用Ext4文件系统元数据构建RAID阵列

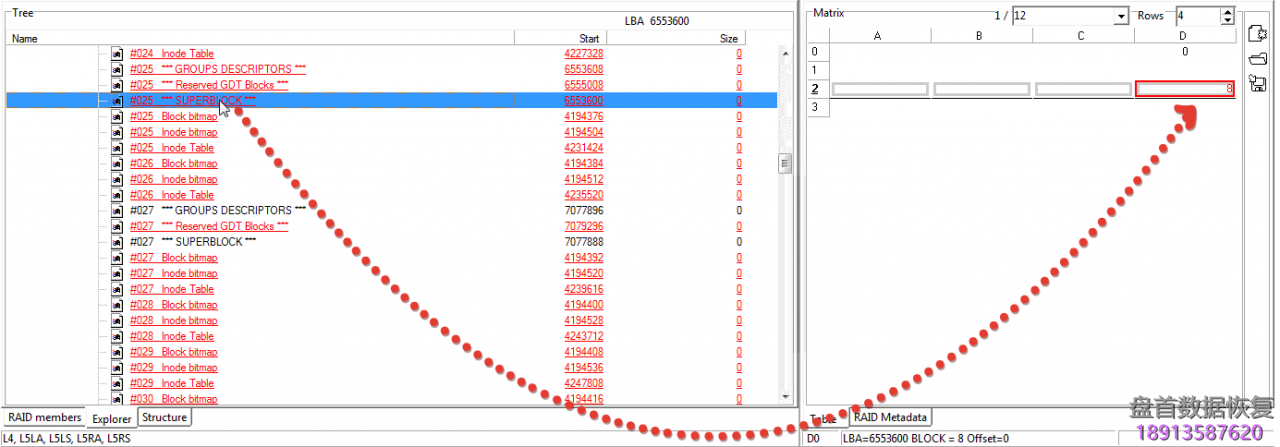

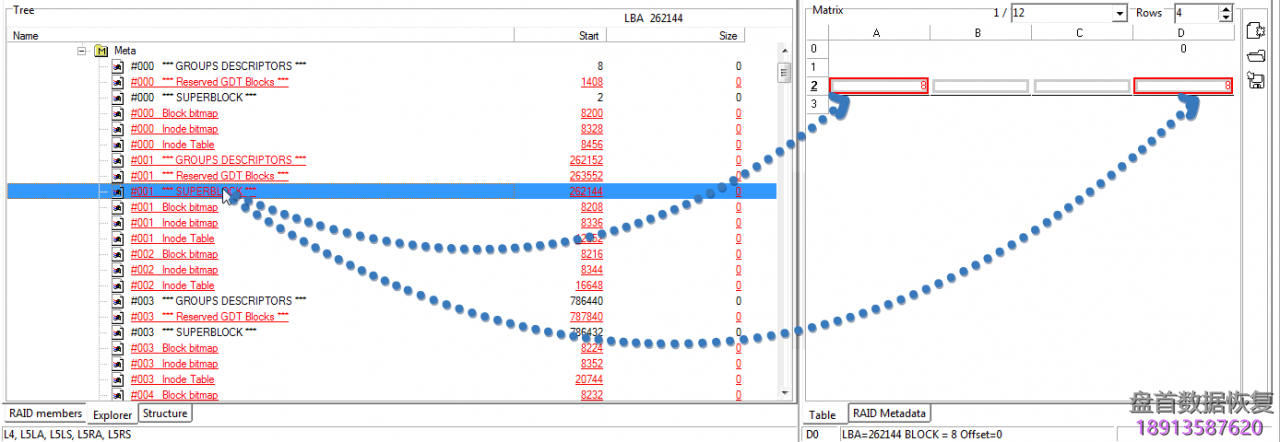

指定Ext4超级块(块8),我们看到它可以挂载到A2或D2项目。 在我们的示例中,我们跳过此步骤并直接转到下一个Ext4元数据项

PC3000 DE Data Extractor RAID Edition 如何使用Ext4文件系统元数据构建RAID阵列

ext4文件系统具有超级块,可用于块组装。
PC3000 DE Data Extractor RAID Edition 如何使用Ext4文件系统元数据构建RAID阵列

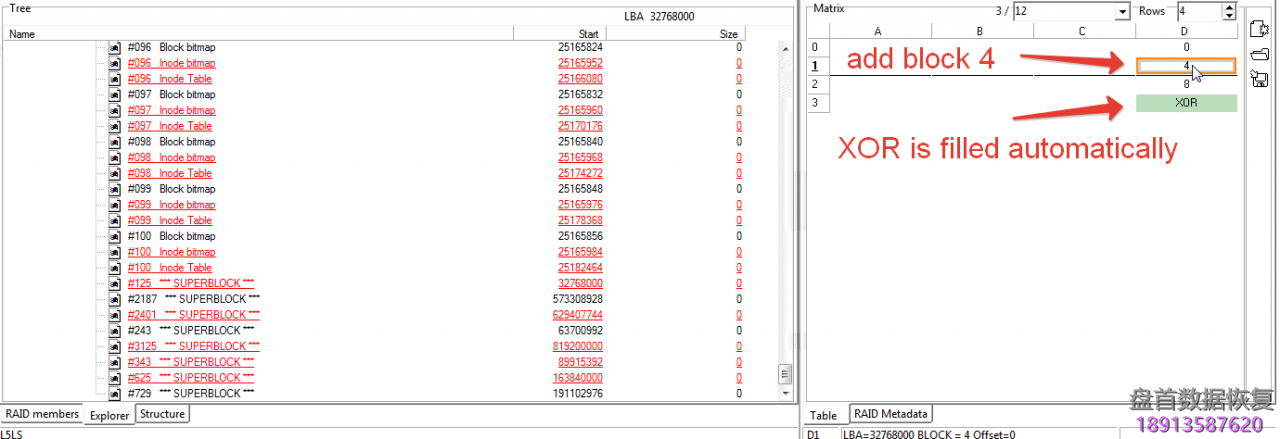

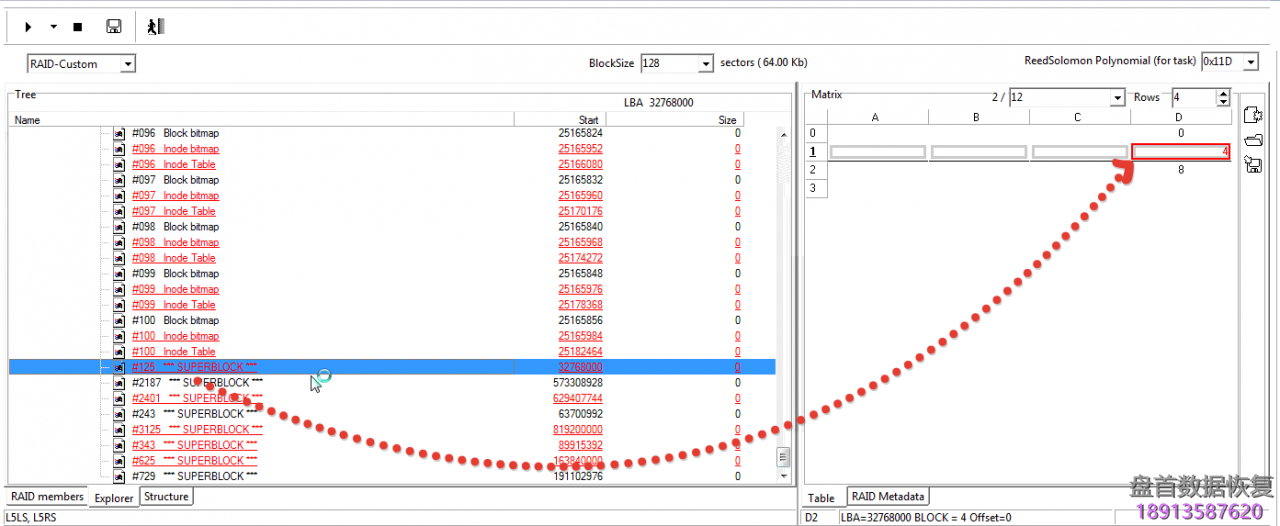

使用超级块#125,我们发现块4应该放在单元格D1中。 当我们用列中的数据填充所有块时,将自动应用XOR块。

PC3000 DE Data Extractor RAID Edition 如何使用Ext4文件系统元数据构建RAID阵列

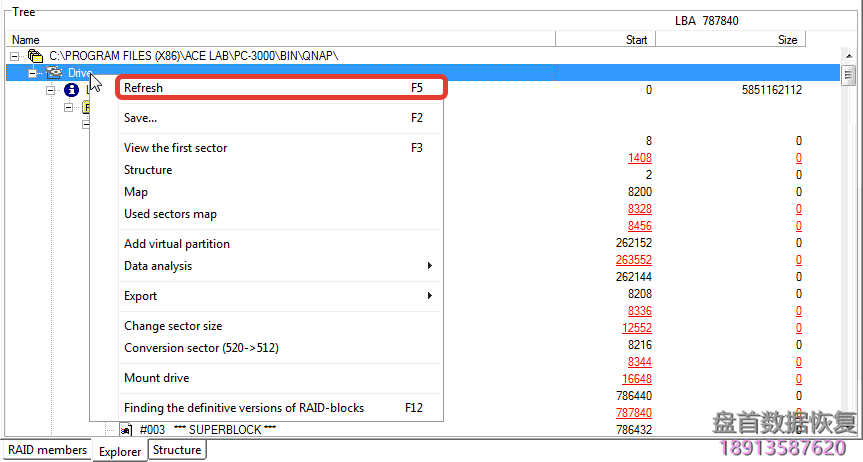

之后,结构刷新了一个已放置块的帐户

PC3000 DE Data Extractor RAID Edition 如何使用Ext4文件系统元数据构建RAID阵列

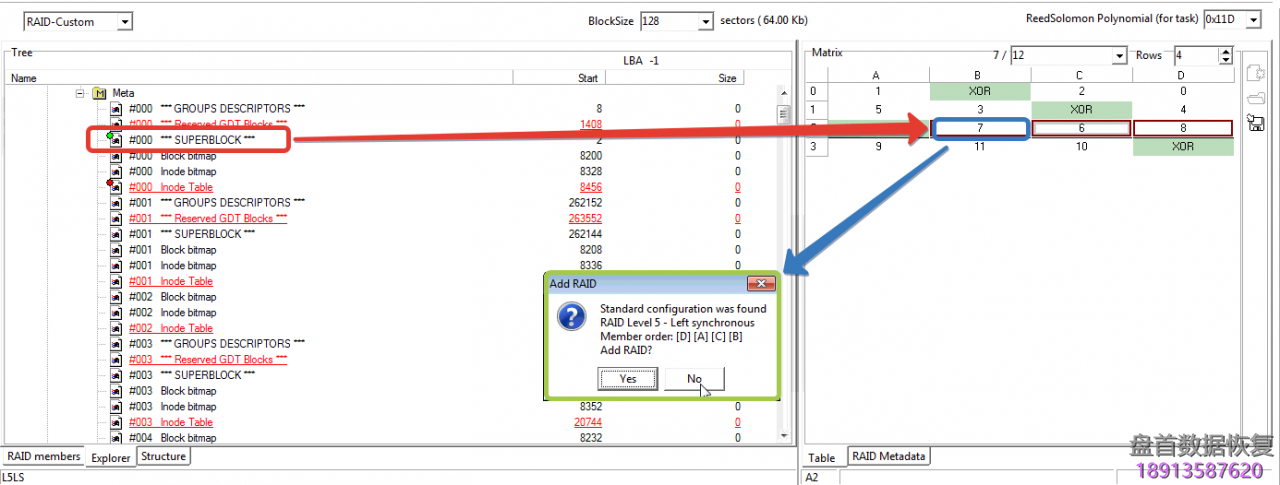

当我们指向超级块#000时,块7将在单元B2中发生,并且最后,将基于所放置的块和关于标准配置设置的信息来填充整个矩阵表。

PC3000 DE Data Extractor RAID Edition 如何使用Ext4文件系统元数据构建RAID阵列

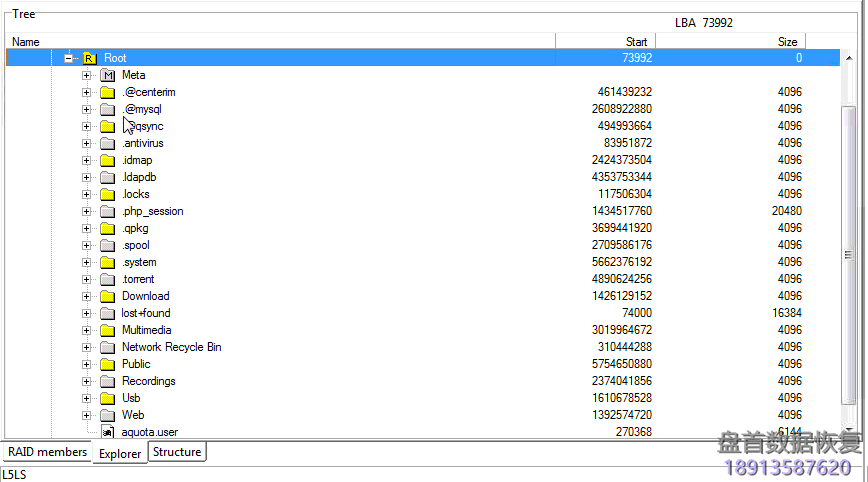

使用新配置,将打开文件树。

PC3000 DE Data Extractor RAID Edition 如何使用Ext4文件系统元数据构建RAID阵列

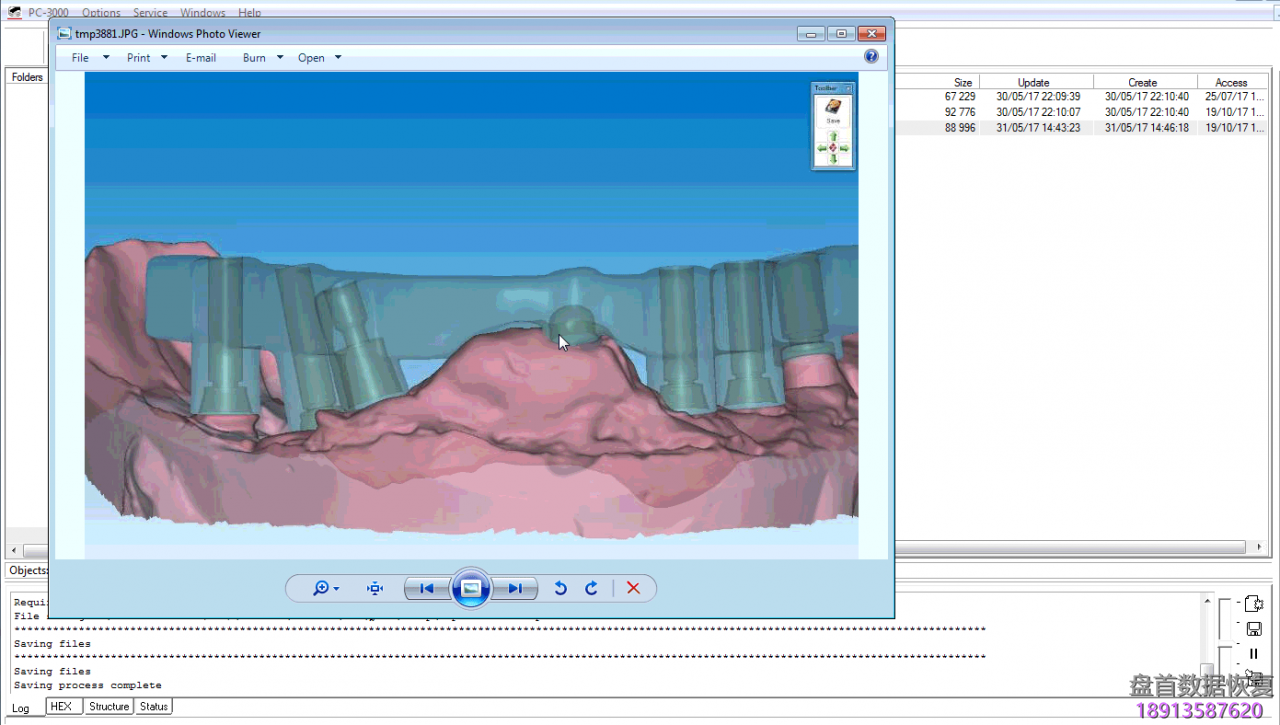

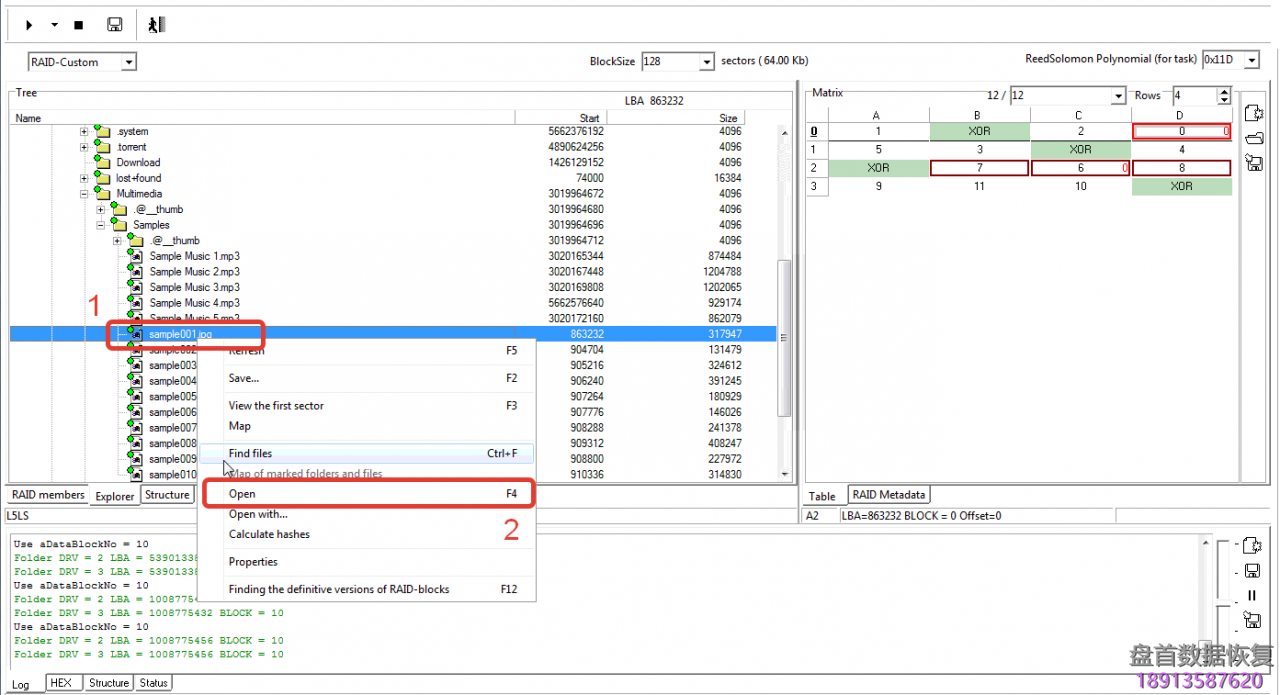

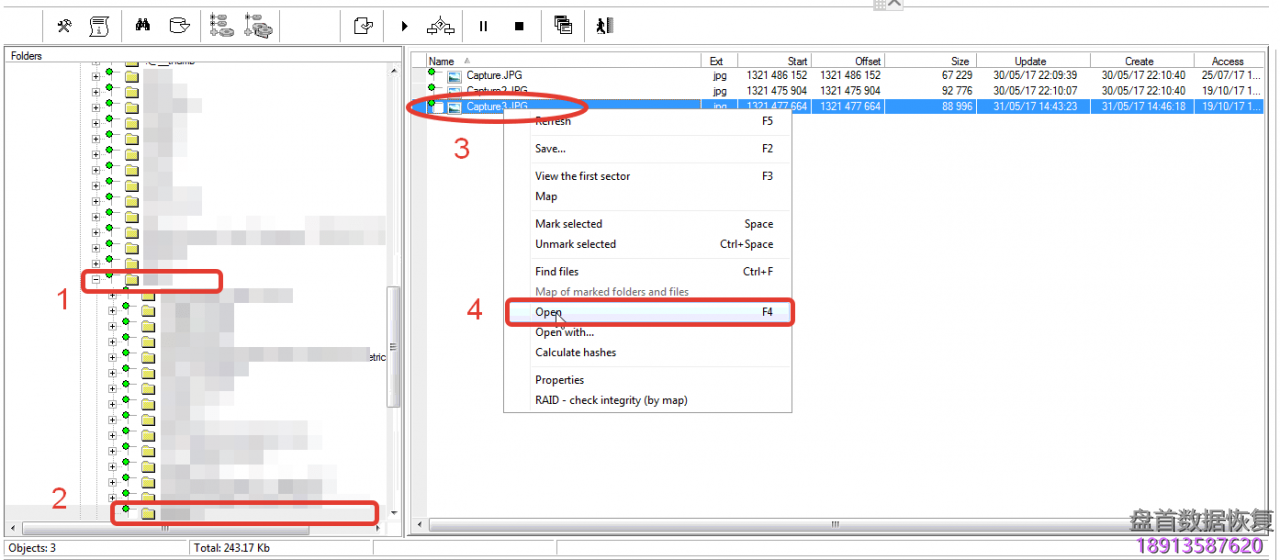

对于其他项目,我们必须执行额外的检查。 例如,我们可以尝试打开JPEG文件:

PC3000 DE Data Extractor RAID Edition 如何使用Ext4文件系统元数据构建RAID阵列
PC3000 DE Data Extractor RAID Edition 如何使用Ext4文件系统元数据构建RAID阵列

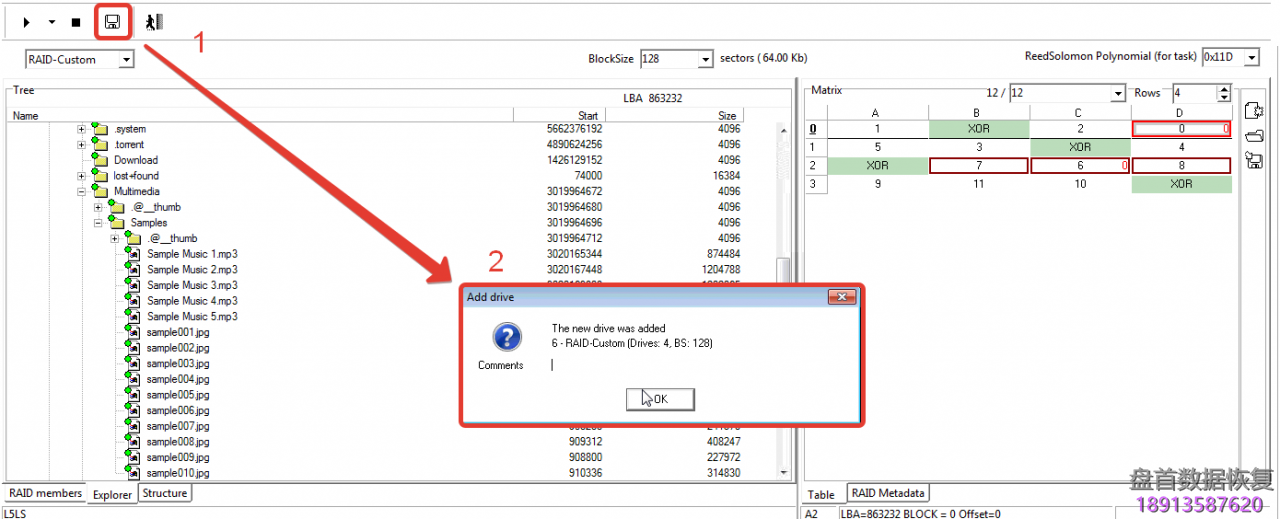

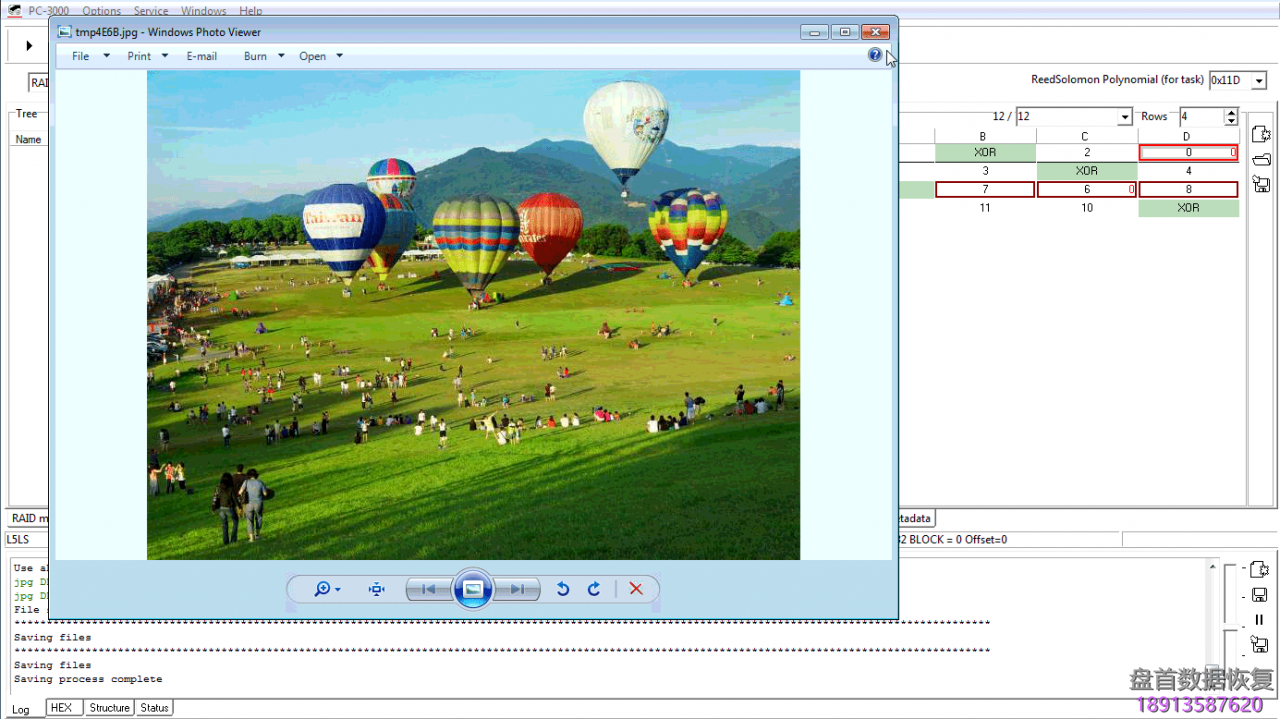

该文件已打开。 很可能配置是正确构建的,我们现在可以保存配置

PC3000 DE Data Extractor RAID Edition 如何使用Ext4文件系统元数据构建RAID阵列

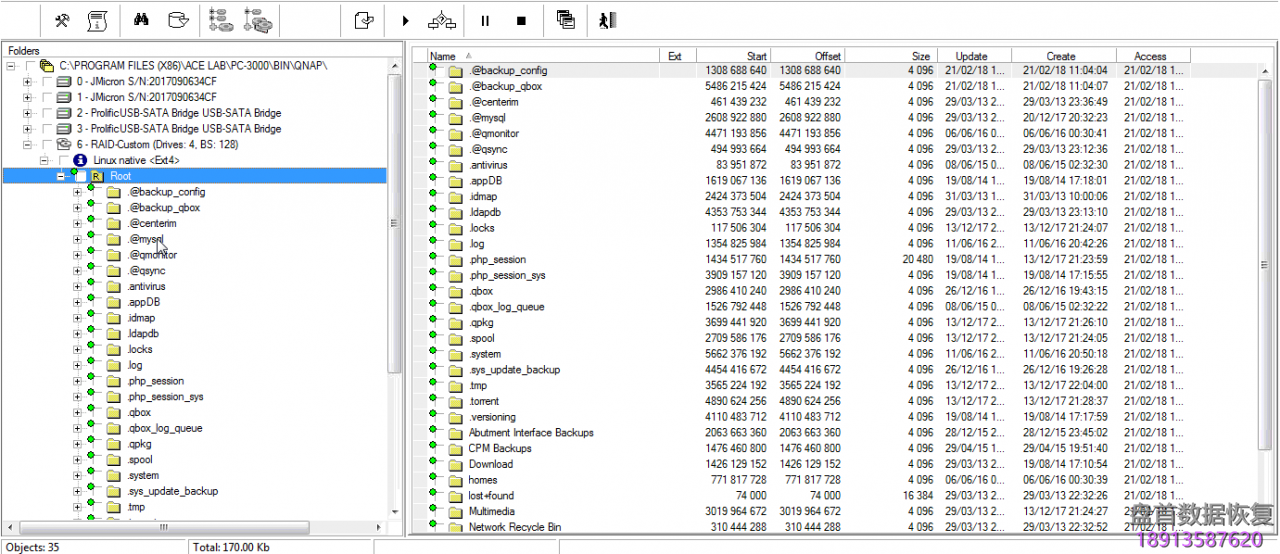

现在我们可以使用可管理的结构

PC3000 DE Data Extractor RAID Edition 如何使用Ext4文件系统元数据构建RAID阵列

当然,我们必须在这种模式下检查结果

PC3000 DE Data Extractor RAID Edition 如何使用Ext4文件系统元数据构建RAID阵列

PC3000 DE Data Extractor RAID Edition 如何使用Ext4文件系统元数据构建RAID阵列

数据现在是可用的。 我们可以保存它。
