PC-3000 Flash允许用户更改或操纵NAND存储器芯片已读存储器转储的顺序。 一旦所有存储器芯片的读取过程完成,该选项在“变换图”部分下找到。 然而,有一种方法可以在NAND读取过程开始时检测存储器芯片的正确顺序。

PC-3000 Flash如何检测内存芯片的正确顺序

在工厂的组件安装阶段,一些制造商在PCB上打印特定的打印件以标记组件的顺序。在大多数情况下,它们看起来像用户体验(Ux),其中x是按顺序排列的多个芯片。
下面是一个USB闪存驱动器和4个物理内存芯片的例子:

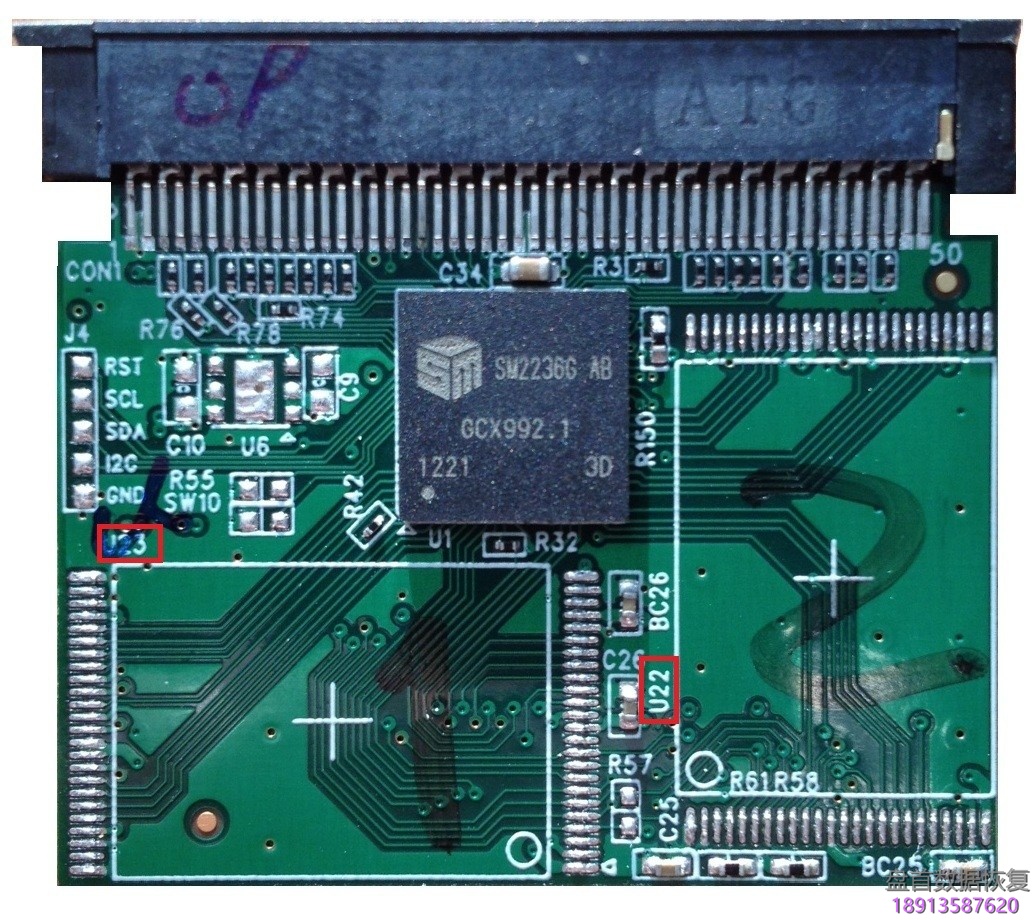

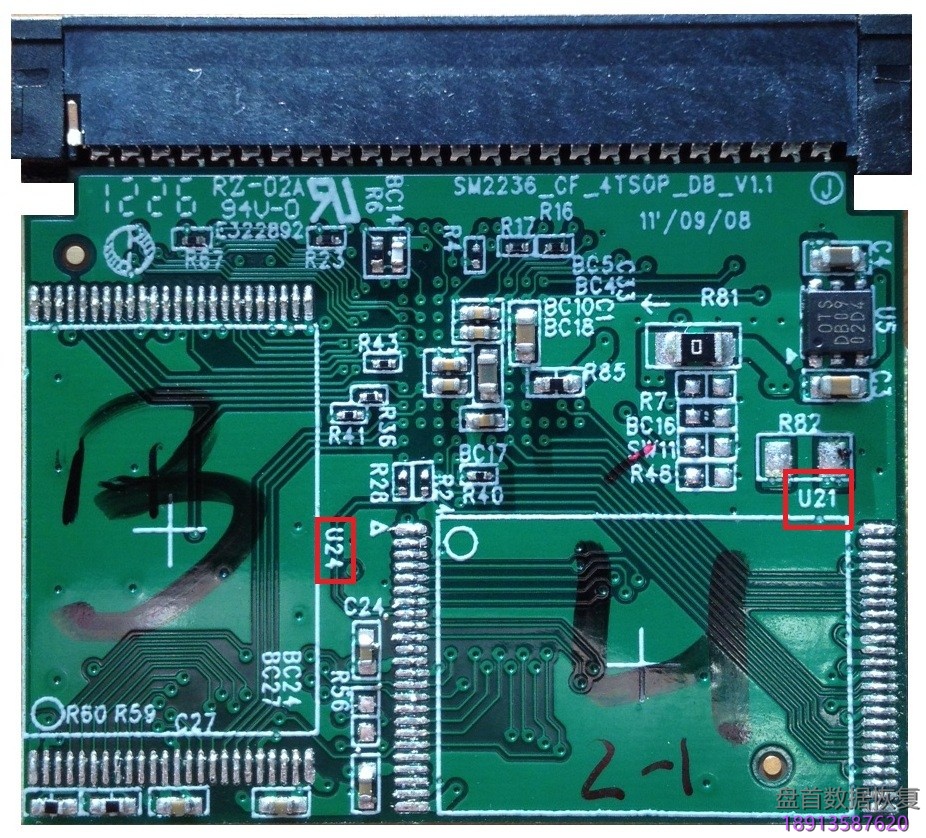

你可以在实际的PCB上发现标记为U21, U22, U23, U24,其中
U21 relates to -> 芯片编号 0,
U22 relates to -> 芯片编号 1,
U23 relates to -> 芯片编号 3,
U24 relates to -> 芯片编号 4.
有时这样的标记只能在PCB上的芯片下找到,为了找到这些标记,NAND芯片必须首完善行无焊。
有些多氯联苯会在芯片本身的周边有芯片的标记。
在下面的例子中,芯片的标记位于NAND内存本身之下。
在这种情况下,在内存中绘制标记:

PC-3000 Flash如何检测内存芯片的正确顺序

PC-3000 Flash如何检测内存芯片的正确顺序

附: 如果我们谈论已经没有焊接的内存芯片和情况,当我们没有原始PCB时,我们可以尝试使用RAW恢复 – 第一个芯片将始终是芯片,其中包含MBR,BOOT,FAT表和其他一些 系统部门。
