由于许多人对PC-3000电路板适配器有问题,我们建议您查看不同设备的电源换向原理。
在这里您可以看到PC-3000电路板适配器的外观:
实际上,电路板适配器包含电源换向方案和连接到存储器芯片(整体件)的总线。 总线与PC-3000Flash读卡器相同,但电源换向方案比PC-3000 Flash读卡器有更多选择。
需要了解的第一件也是最重要的事情是……
…所有具有相同名称的引脚已经相互连接。 TSOP / TLGA触点组的数据总线和控制总线已经连接到缓冲器元件,换句话说,不需要为TSOP / TLGA触点组焊接D0-D15,ALE,CLE,RE,WE,R / B.
让我们来看看电源换向最必要的变体。

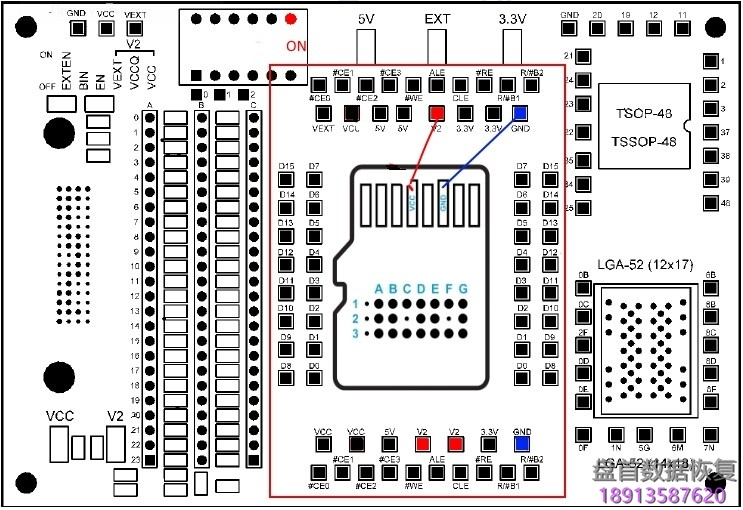

1.读者整体的标称功率。
红色引脚 – 在这种情况下,应该从整体结构中获取3.3伏的功率。
蓝色引脚 – 这些是单块的GND可以焊接到适配器的地方。
请注意,VCC切换器应该打开。 所有其他切换台都关闭。
下一段适用于PC-3000 Flash阅读器版本小于4(004000之前的设备代号)和PC-3000电源适配器。

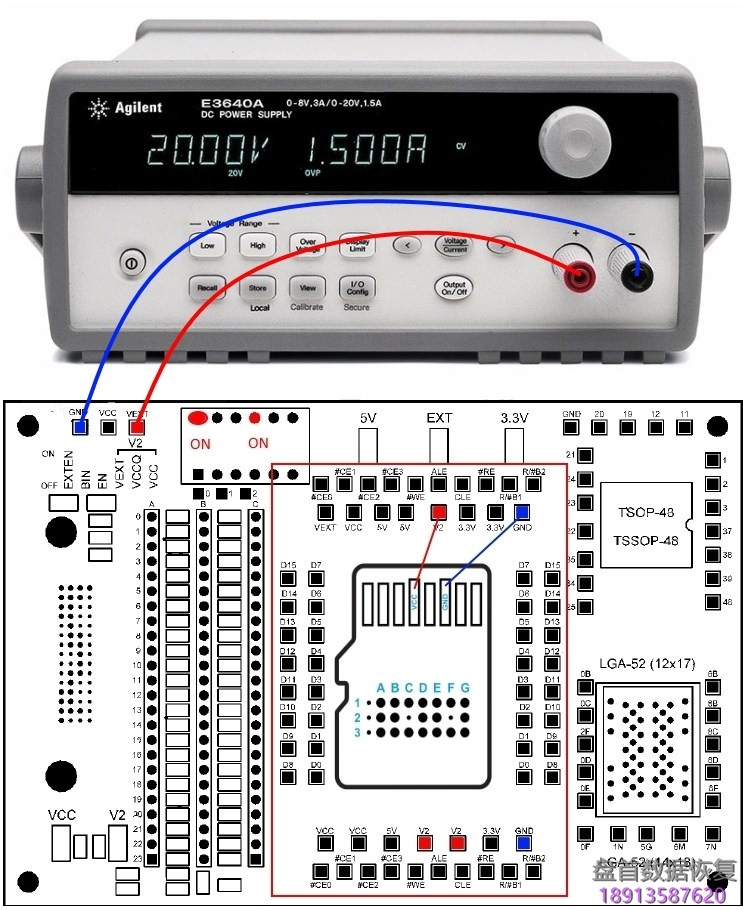

2.外部电源怎么样?
注意! 不希望提供超过3.3伏的电源!
当需要提供外部电源时 – 您应该更改电源配置。
蓝色标记是GND。使用外部电源适配器时 – 此适配器的GND引脚和电路板适配器的GND引脚之间应连接。调节器0-3.6伏的外部电源适配器(在本文中我们使用的是可以在电脑商店购买的基本外部电源设备)。
红色引脚VEXT – 此引脚用于提供外部电源设备的电压。
红色引脚V2 – 引脚应焊接到整体件上的VCC引脚。
而现在重要的是。为了从VEXT引脚向V2提供电压,需要选择正确的切换器位置。基本上需要将EXTEN和VEXT设置为ON,而将所有其他设置为OFF模式。在这种情况下,电源从VEXT提供到V2而不受读卡器的控制,换句话说PC-3000 Flash读卡器无法打开/关闭它,但如果需要允许读卡器获得电源控制,那么你可以设置仅在VEXT切换器上打开。

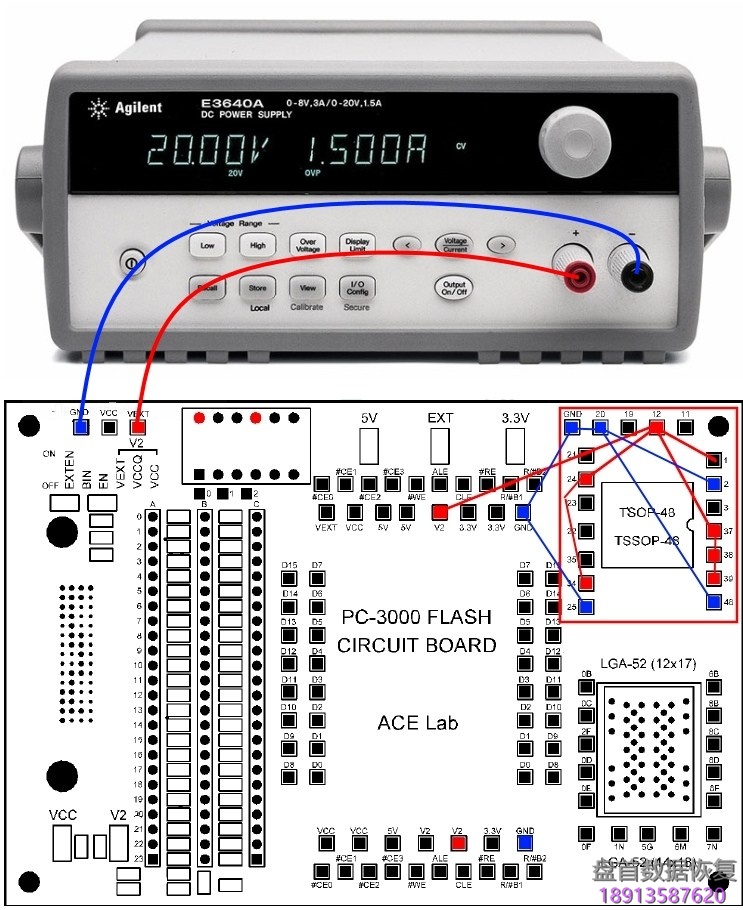

3.来自外部电源设备的电源换向,用于TSOP形状因子引脚配置方案8。
注意!不希望提供超过3.6伏的电源!
电源提供给红色引脚VEXT和蓝色引脚GND(与单块相同)
切换器可以设置为单块读取程序(通过PC-3000 Flash读取器或不带电源控制)。 请注意,对于TSOP存储器芯片需要手动焊接电源线! 对图像上的焊线很重要!
4.来自外部电源设备的电源换向用于TSOP形状因子引脚配置方案9。
注意! 不希望提供超过3.6伏的电源!
所有建议都与方案8相同,只需要焊接更多的电线(看一下图片)。
5.不同LGA / TLGA / BGA存储器芯片的电源换向。
您可以在ONFI规范文档中查看连接方案(截至本文撰写时,文档的最新修订版是2014年4月2日)。

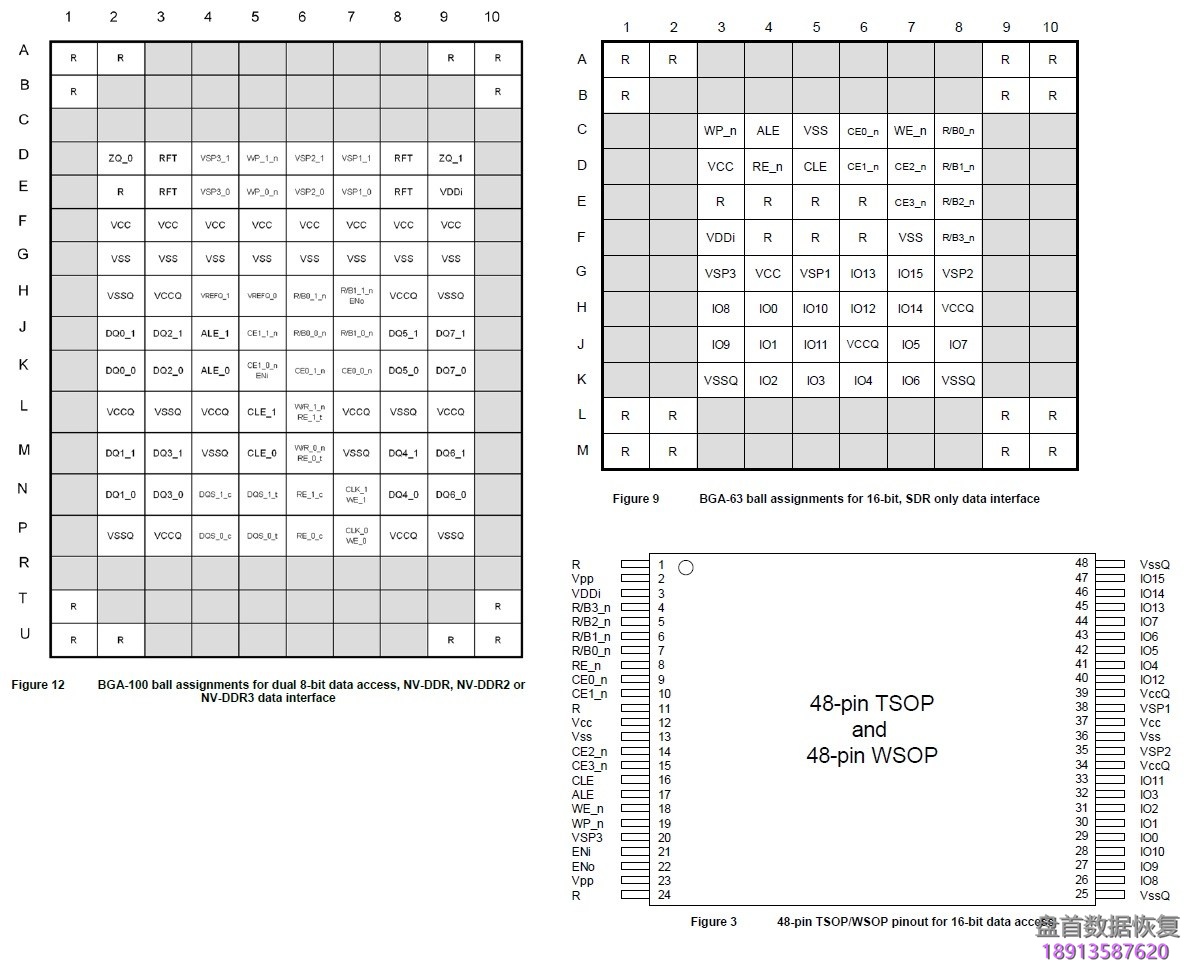

在这里,您可以看到ONFI规范文档中的一些方案:
