你好朋友!
从PC-3000 Flash 7.2.9版本开始,您可以使用自动坏字节切割功能(插入,添加,坏列)。

PC-3000 Flash 7.2.9.4131 自动Bad Bytes(坏字节)切割功能

这种新模式有助于显着减少手动Bad Bytes研究和裁剪的时间。 请按照以下链接了解有关如何在实践中使用此方法的更多信息。

有关Bad Bytes的更多信息,请参阅我们之前的文章:

PC-3000 Flash如何检测和消除dump转储中的添加(插入、坏列)
PС3000 Flash AU6989和AU6998的XORed inserts

示例#1:

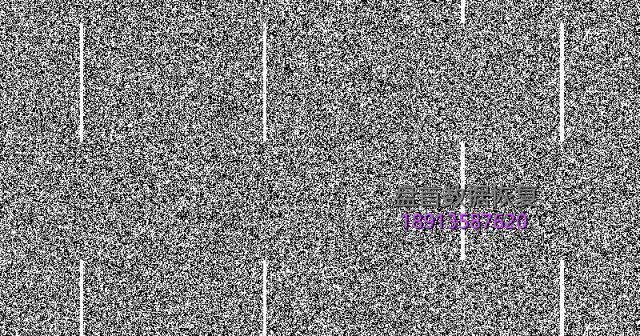

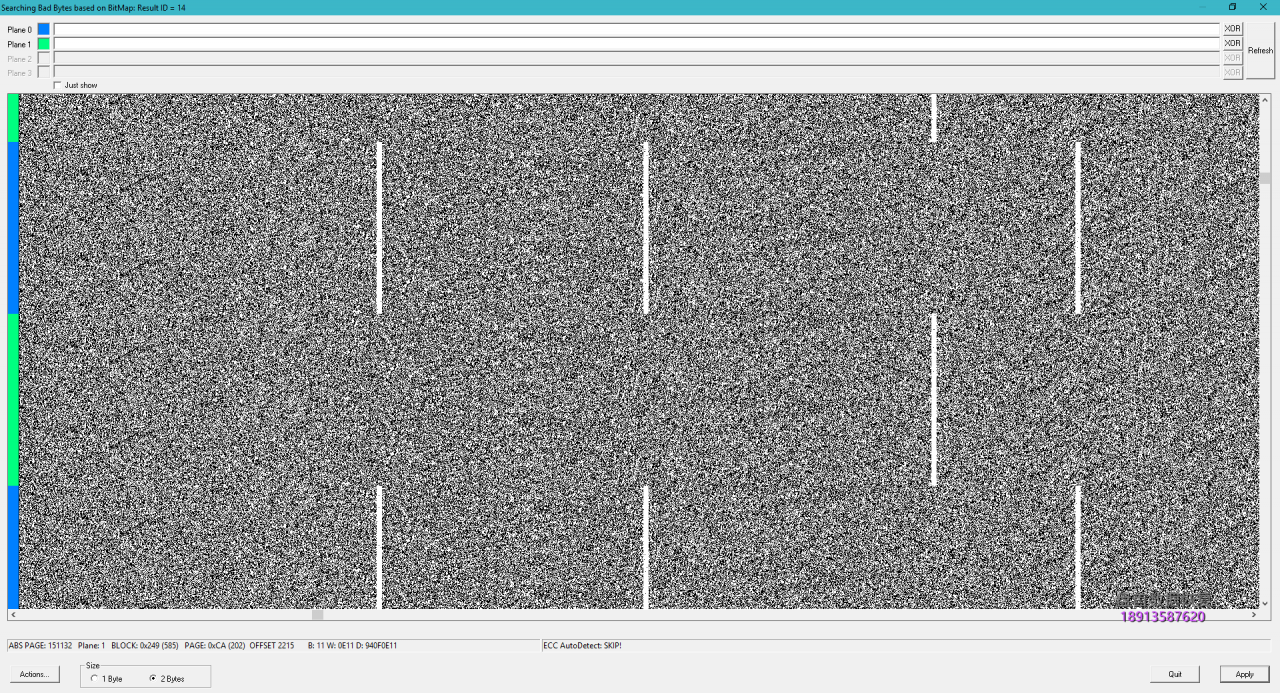

带有TLC芯片的SM3257EN控制器。 它包含许多1字节插入(白色列),可在两个平面之间创建一个移位:

PC-3000 Flash 7.2.9.4131 自动Bad Bytes(坏字节)切割功能

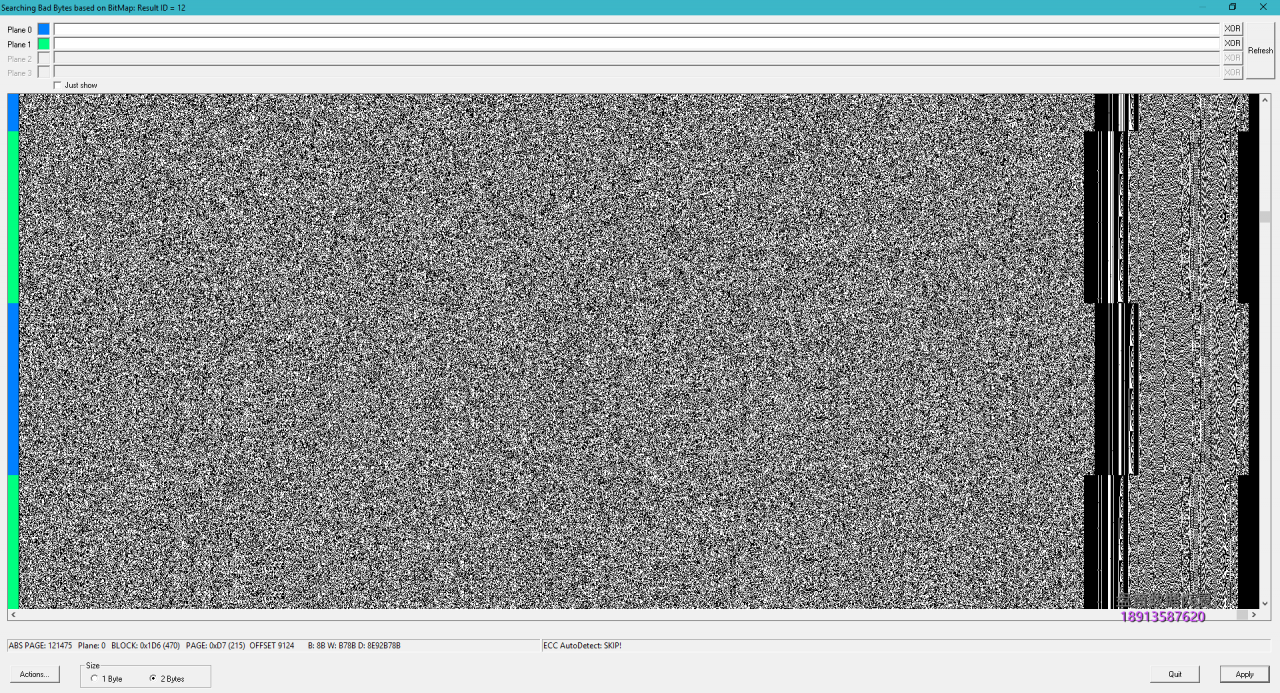

位图右侧的黑线是SA区域,大小为27字节(标记+ ECC):

PC-3000 Flash 7.2.9.4131 自动Bad Bytes(坏字节)切割功能

要使用新的自动切割模式,请右键单击位图,然后选择Autofind:

PC-3000 Flash 7.2.9.4131 自动Bad Bytes(坏字节)切割功能

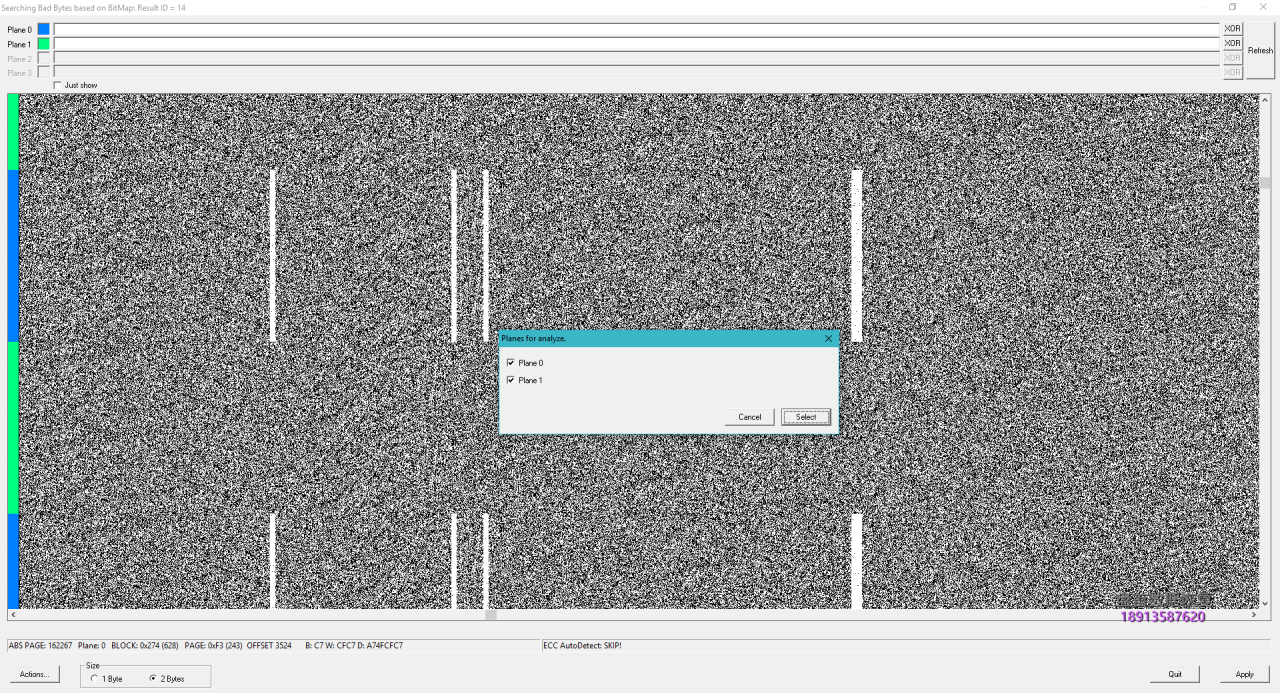

然后选择两个平面(平面0和平面1):

PC-3000 Flash 7.2.9.4131 自动Bad Bytes(坏字节)切割功能

最后,选择Bad Bytes的类型(在我们的例子中为白色列):

PC-3000 Flash 7.2.9.4131 自动Bad Bytes(坏字节)切割功能

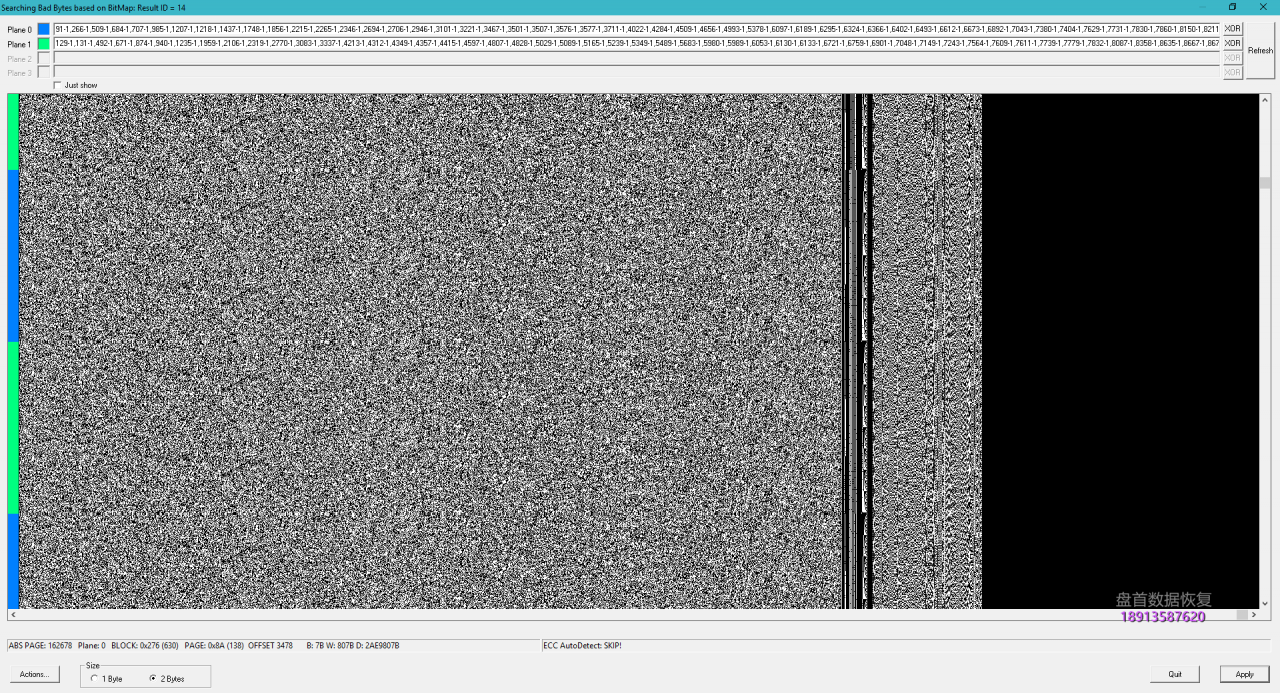

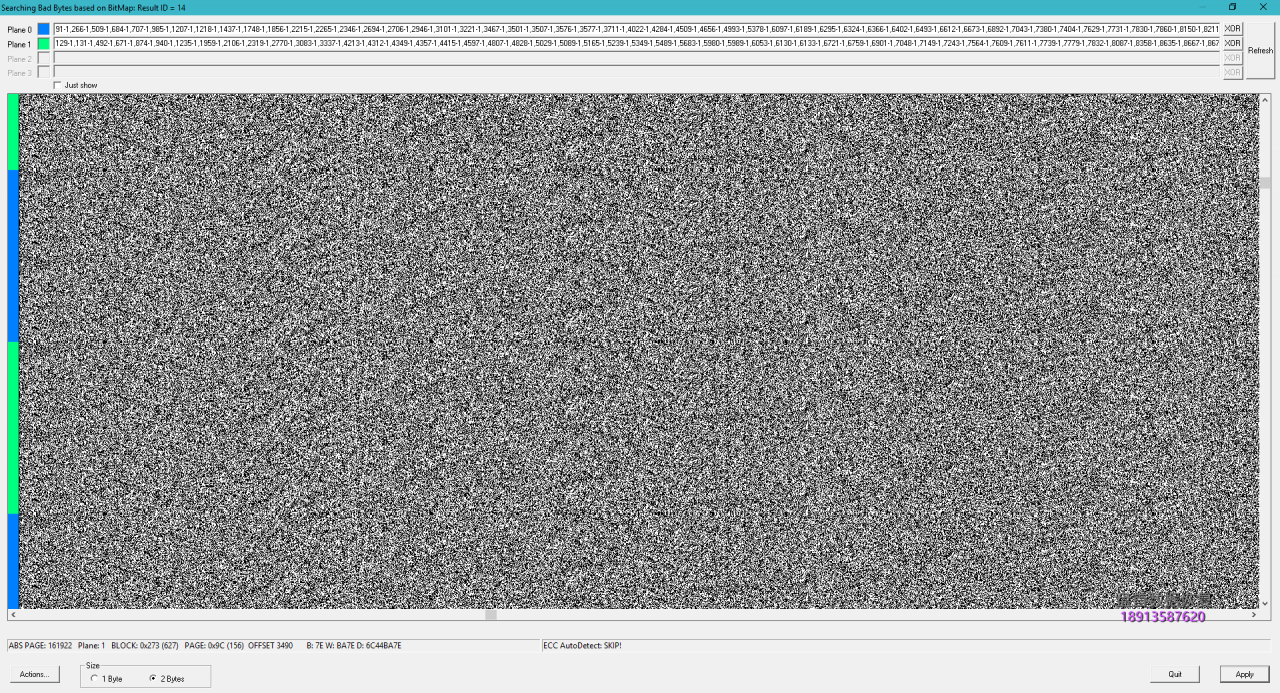

如果一切正常,您将获得Planes字符串中的Bad Bytes位置和完美的位图:

PC-3000 Flash 7.2.9.4131 自动Bad Bytes(坏字节)切割功能

页面结束:

PC-3000 Flash 7.2.9.4131 自动Bad Bytes(坏字节)切割功能

示例#2:

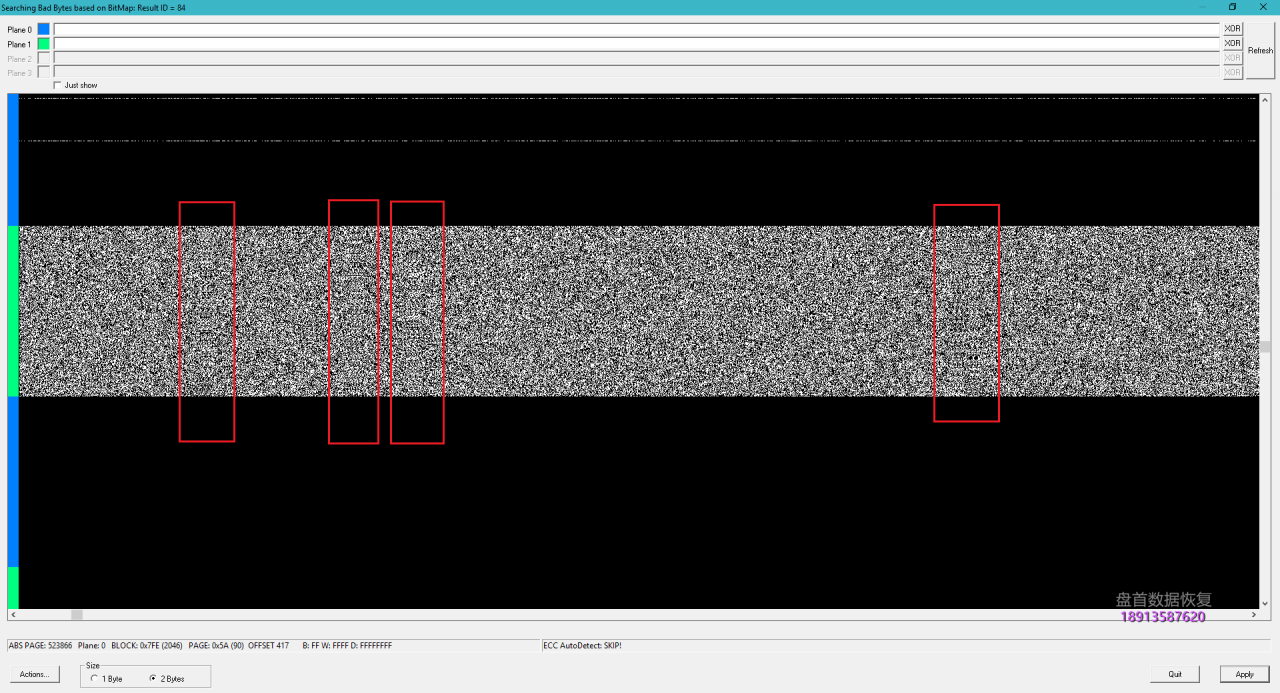

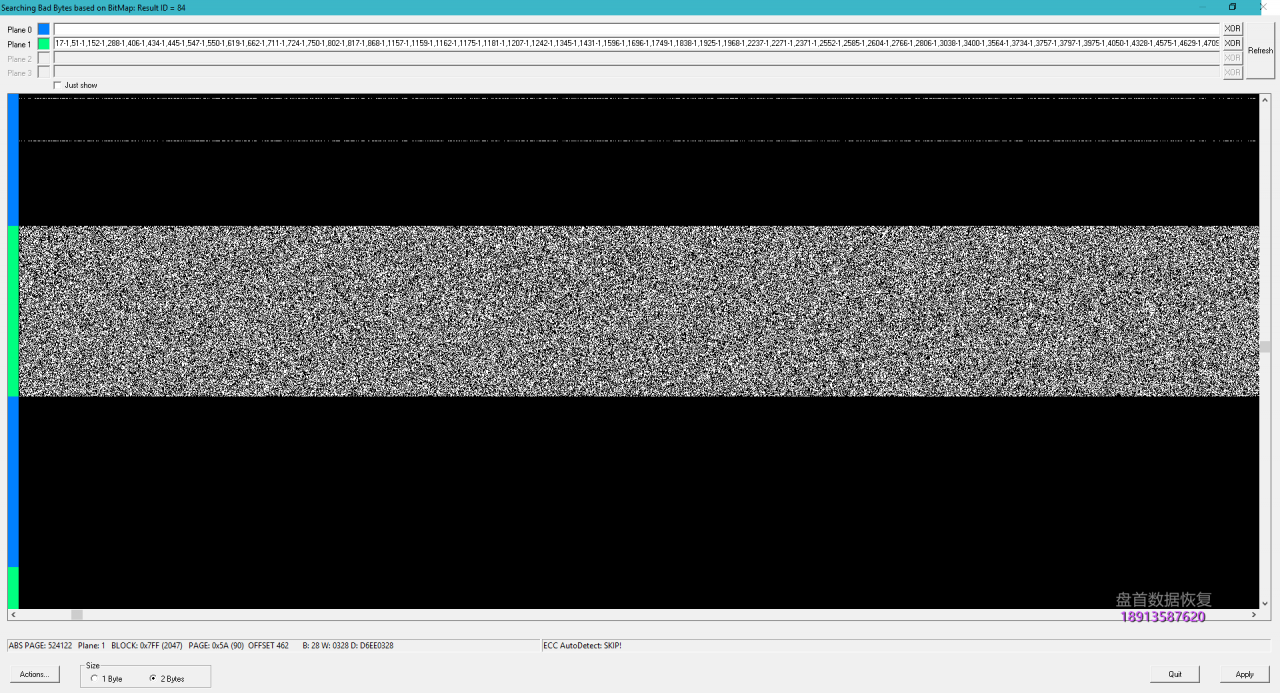

带有MLC芯片和“不可见”坏字节的AU6989控制器(每个坏字节都是下一个字节的副本的列):

PC-3000 Flash 7.2.9.4131 自动Bad Bytes(坏字节)切割功能

PC-3000 Flash 7.2.9.4131 自动Bad Bytes(坏字节)切割功能

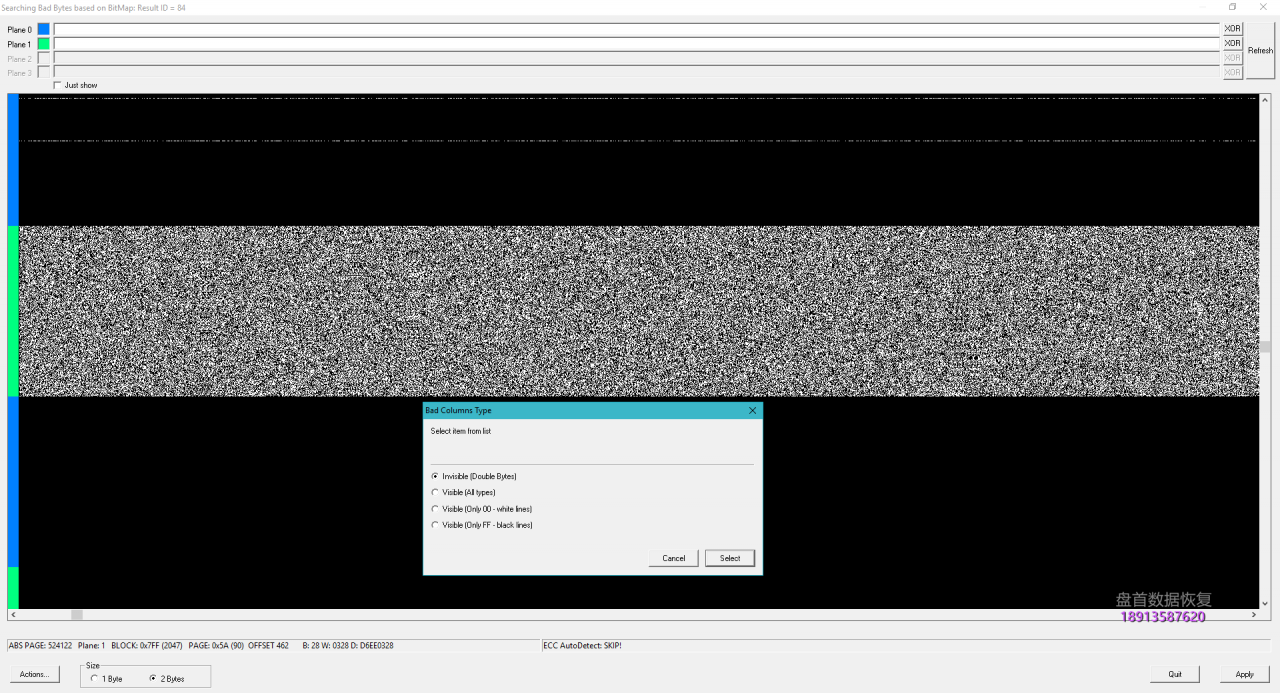

使用Autofind功能,尝试检测所有坏字节:

PC-3000 Flash 7.2.9.4131 自动Bad Bytes(坏字节)切割功能

PC-3000 Flash 7.2.9.4131 自动Bad Bytes(坏字节)切割功能

示例#3:

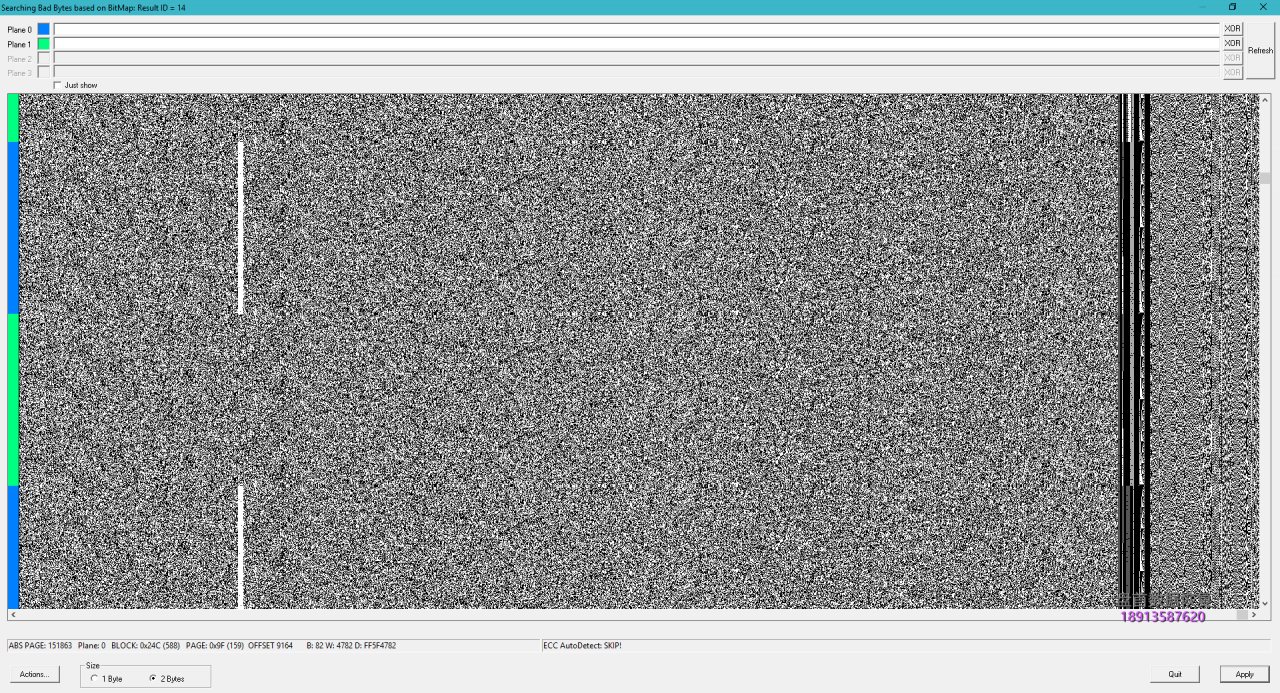

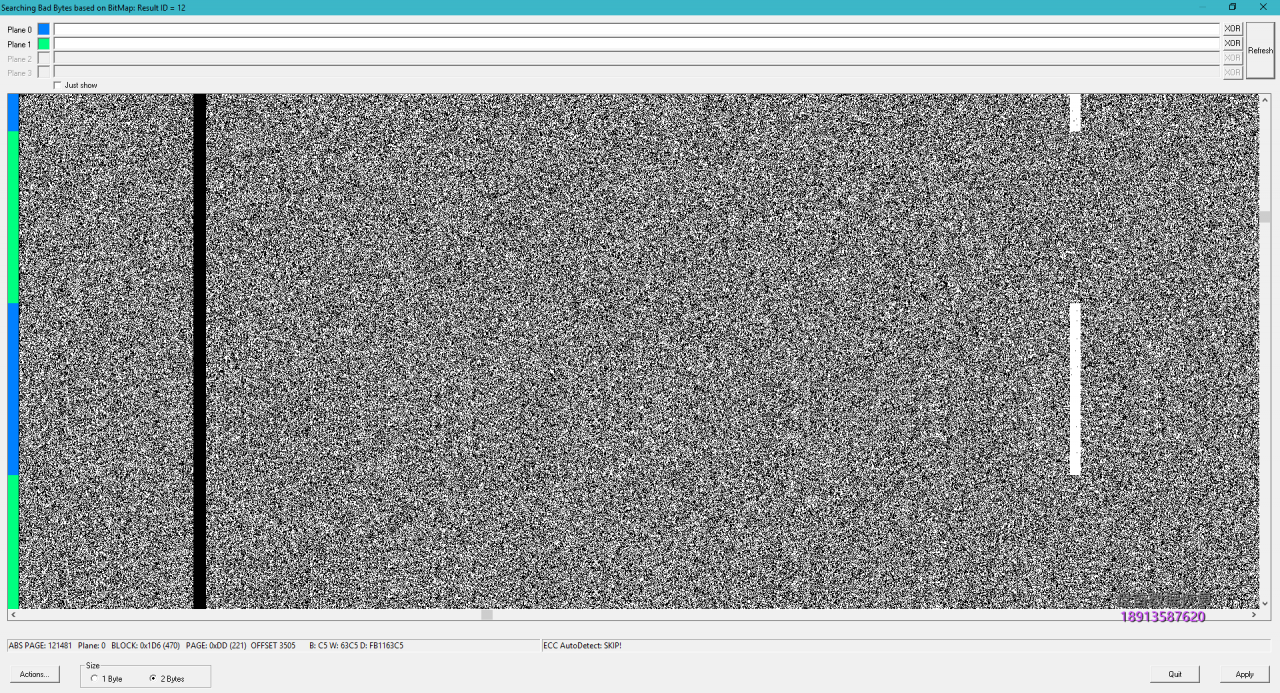

SM3257EN控制器带有TLC芯片和“经典”2字节坏列。 左边的黑色列是ECC范围的边界(对于两个平面重复,它不是一个糟糕的字节!)。 右边的白色列是坏字节。 在“插入”之后,所有数据都会移位:

PC-3000 Flash 7.2.9.4131 自动Bad Bytes(坏字节)切割功能

PC-3000 Flash 7.2.9.4131 自动Bad Bytes(坏字节)切割功能

在页面末尾的SA区域上的平面之间切换
切掉这个坏栏:

PC-3000 Flash 7.2.9.4131 自动Bad Bytes(坏字节)切割功能

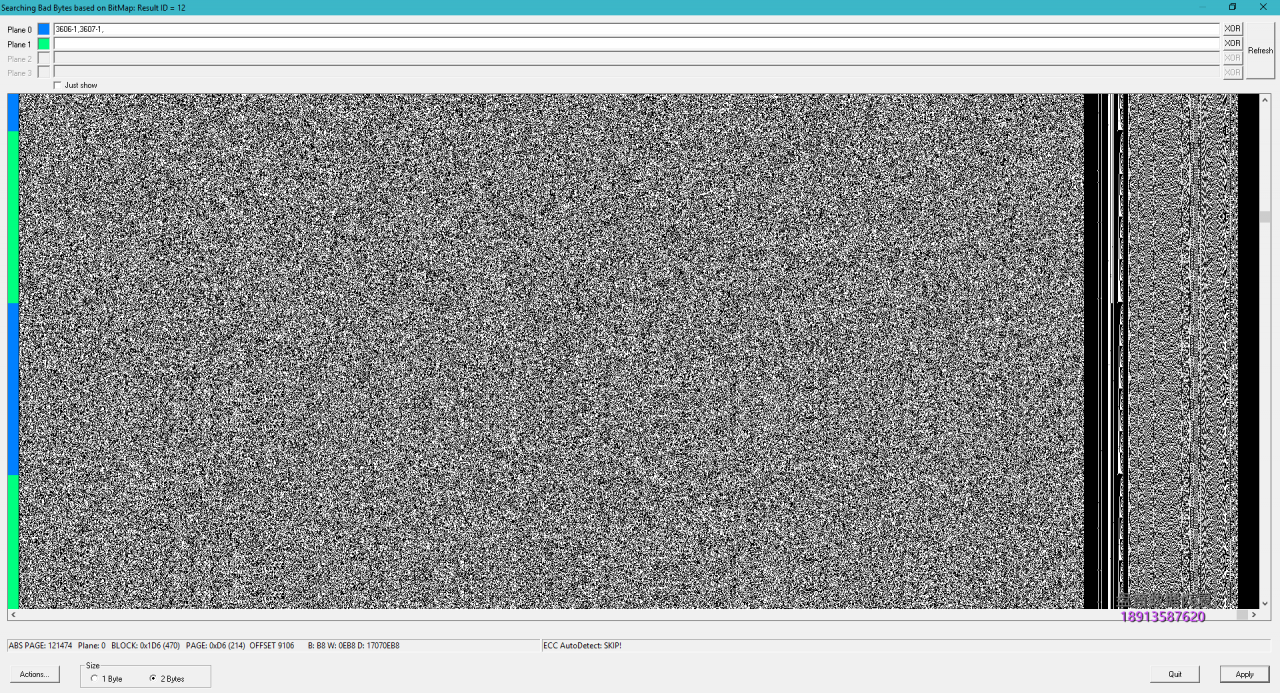

在坏字节切割之后,SA线变直:

PC-3000 Flash 7.2.9.4131 自动Bad Bytes(坏字节)切割功能

结论

新功能可以帮助您在Bad Bytes手动切割期间节省时间。 无论如何,我们建议您始终检查最终结果,因为此切割工具可以切割比您需要的更多字节。 当新模式不能像估计的那样工作时有一些例外:

具有大量位错误的情况。 自动检测功能可能会执行错误检测,因为ECC错误会影响最终结果;

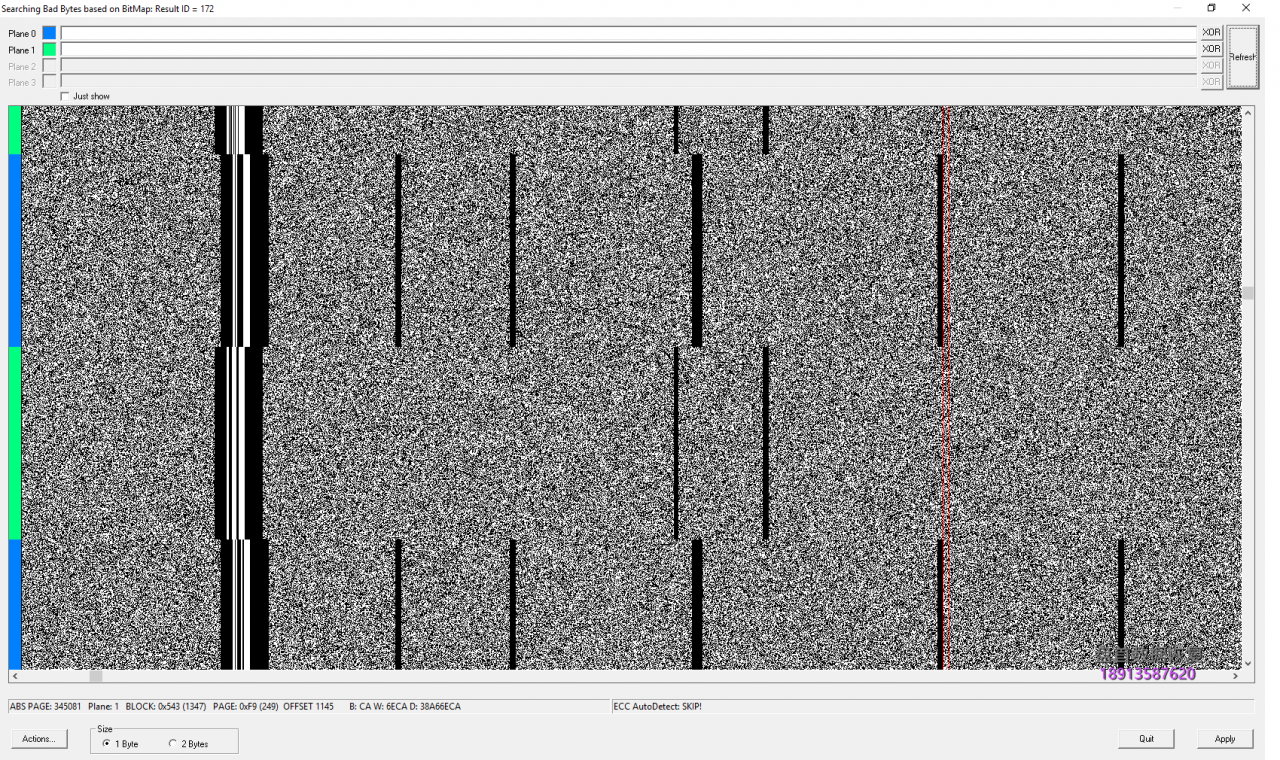

使用Phison控制器的情况,其中DATA和ECC范围用FF字节划分。 有时,SA边框的背面线可能会被检测为坏列的位置,如下例所示:

PC-3000 Flash 7.2.9.4131 自动Bad Bytes(坏字节)切割功能

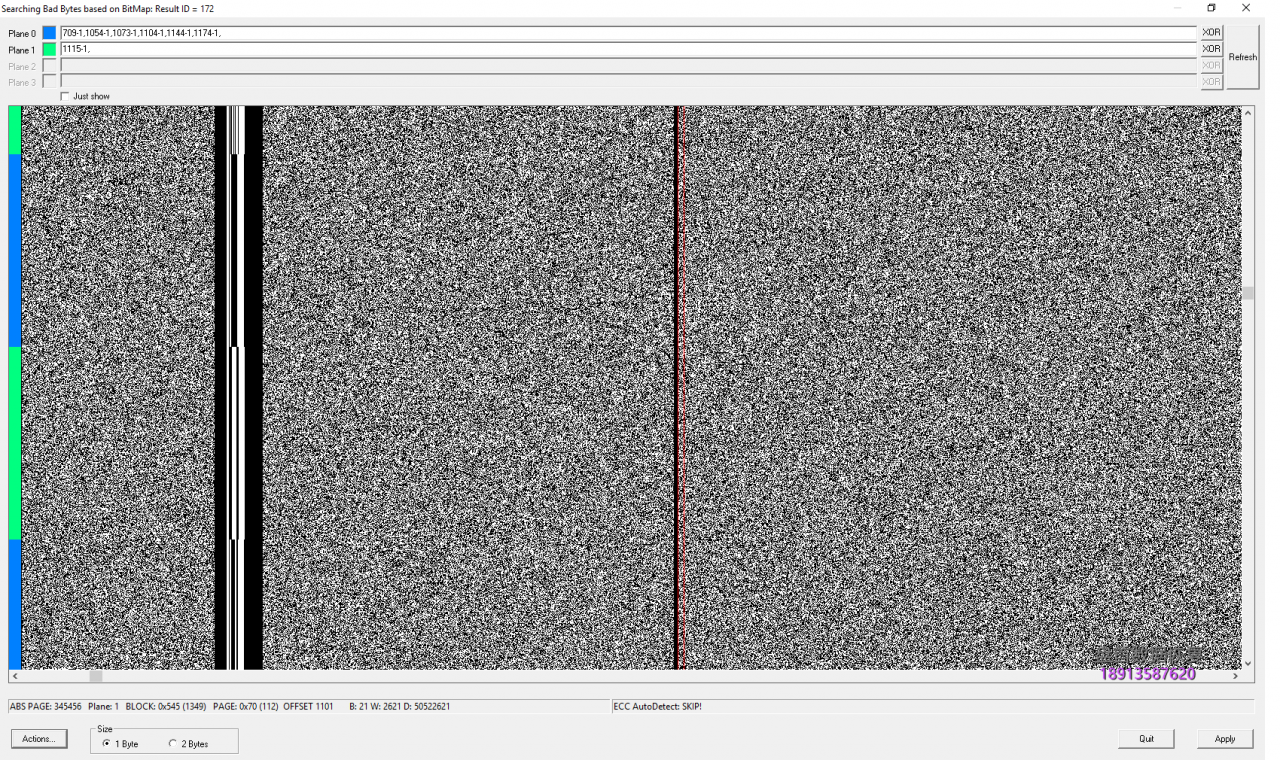

右侧的宽黑线是数据之后的Marker + ECC区域的开头。 中间的细黑线是标记和ECC区域完成的边界。 范围的总大小为1101字节。

PC-3000 Flash 7.2.9.4131 自动Bad Bytes(坏字节)切割功能

这是同一页面,但没有坏字节切割。 如您所见,服务区的细边框已移位,这些列可能会被检测为坏字节。 该软件将消除所有这些,包括SA区域的必要部分。

如果您有任何问题,请随时联系我们。 我们的工程师随时准备帮助您切割最有线的坏字节!
