从2017年开始,ACE Lab开始生产新版本的PC3000 Express,并增加了一些功能和新的电源适配器。
添加新端口的主要原因是,今天PC中的电源模块不再使用旧的4针PATA电源,或者只使用一个带2-3个接口。 我们的工程师决定将其更改为新的POWER SATA端口,以便更方便地连接到现代PC配置中的电源模块。
另一件事已经改变 – 是一种新的桥接芯片88SA8052-64 QFN Serial ATA 3.0 GB / s,具有改进的电源方案。 通过一些硬件和软件改进,SATA端口的速度和稳定性得以提高。
它有什么新鲜事? 当然,首先引起关注的是新的POWER SATA端口,用于为PC3000 Express提供电源。



PC3000 Express Rev 2.0版本的主要特点

但主要特点是购买了新版PC3000 Express的客户感到意外! 请进一步阅读以了解它。

PC3000 Express Rev 2.0版本的主要特点

老版 PC3000 Express REV 1.0

PC3000 Express Rev 2.0版本的主要特点

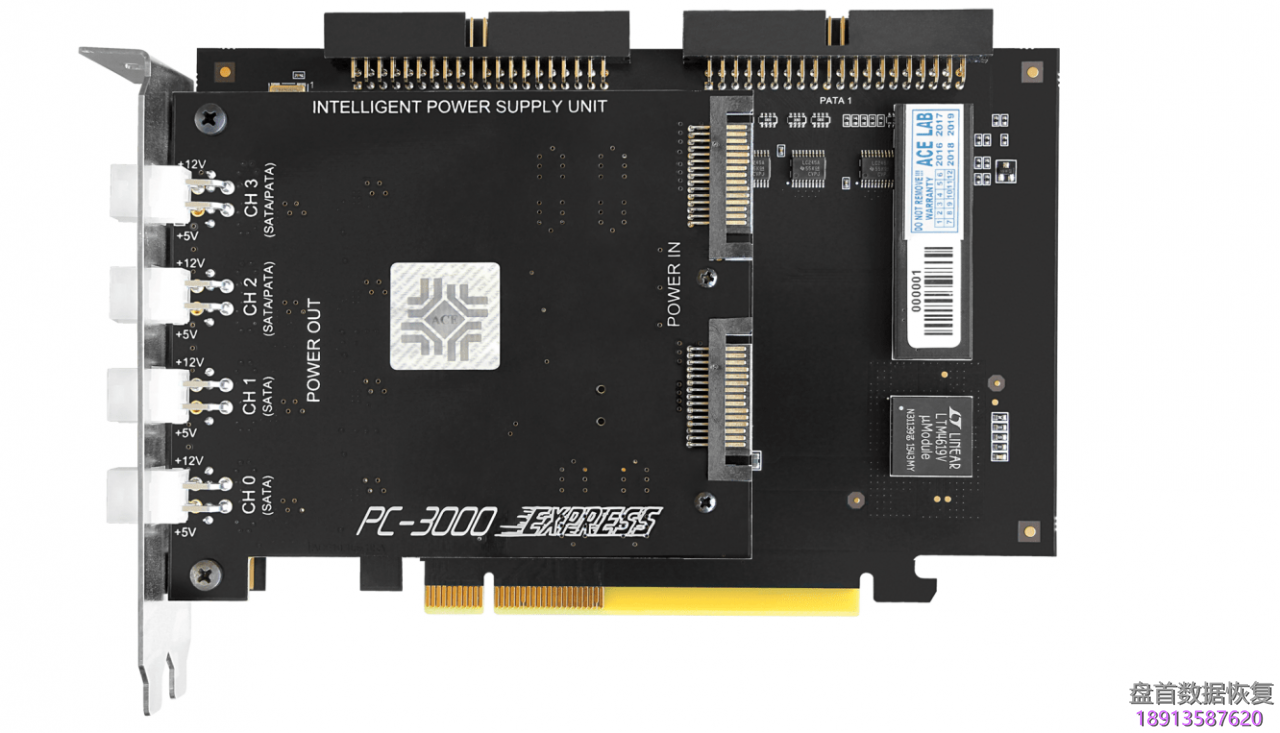

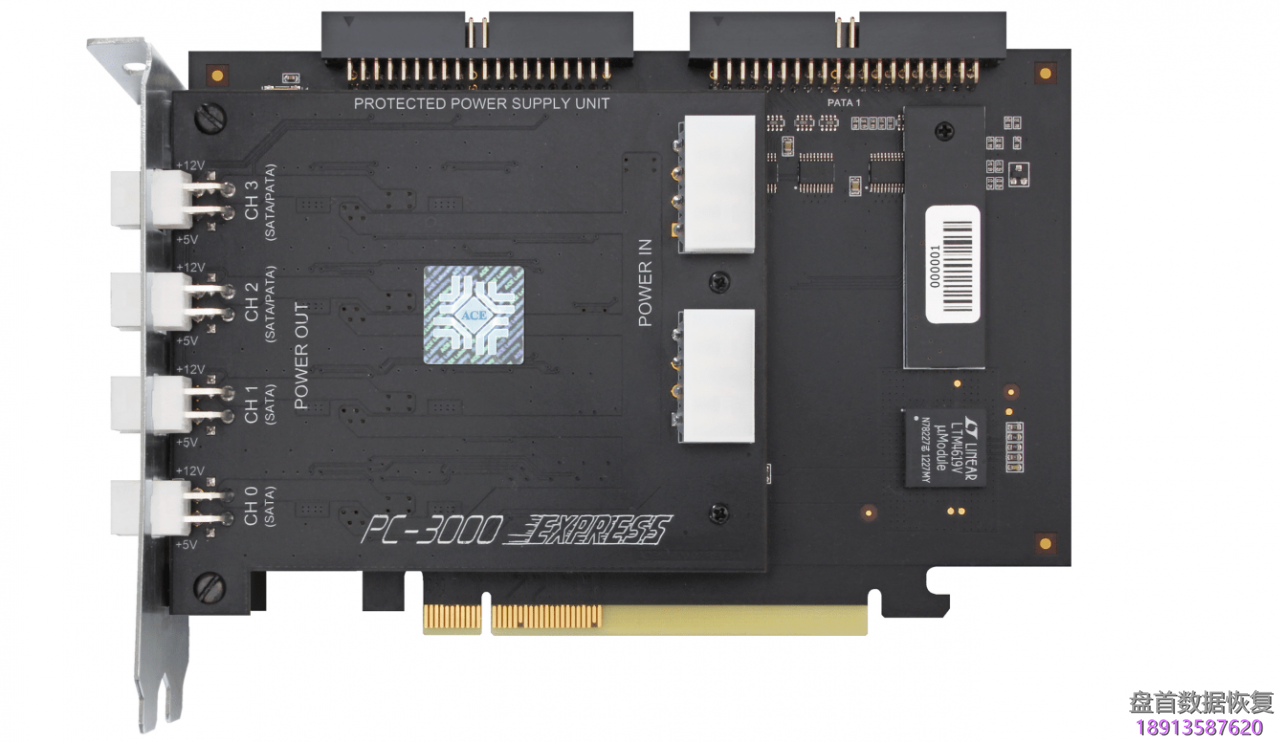

新版 PC3000 Express REV 2.0

PC3000 Express Rev 2.0版本的主要特点

PC3000 Express REV 2.0中的智能电源模块

这是一款新型智能电源单元,可通过新的示波器功能为硬盘研究和诊断提供额外帮助!
从PC3000 x6.3的新软件版本开始,可以使用新的测量功能。 要激活一个新窗口,我们只需按下PC3000主Utility选择窗口中的电压字段:



PC3000 Express Rev 2.0版本的主要特点

电源二极管领域

PC3000 Express Rev 2.0版本的主要特点

电源二极管关闭

PC3000 Express Rev 2.0版本的主要特点

电源二极管开启

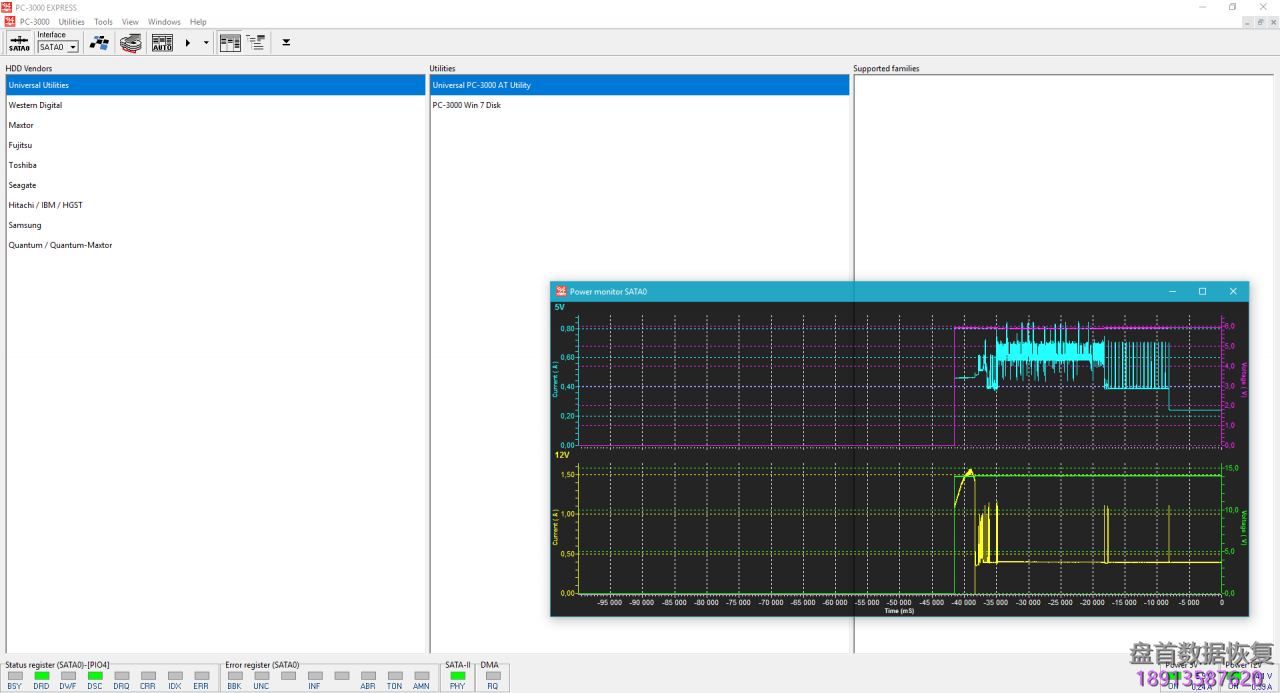

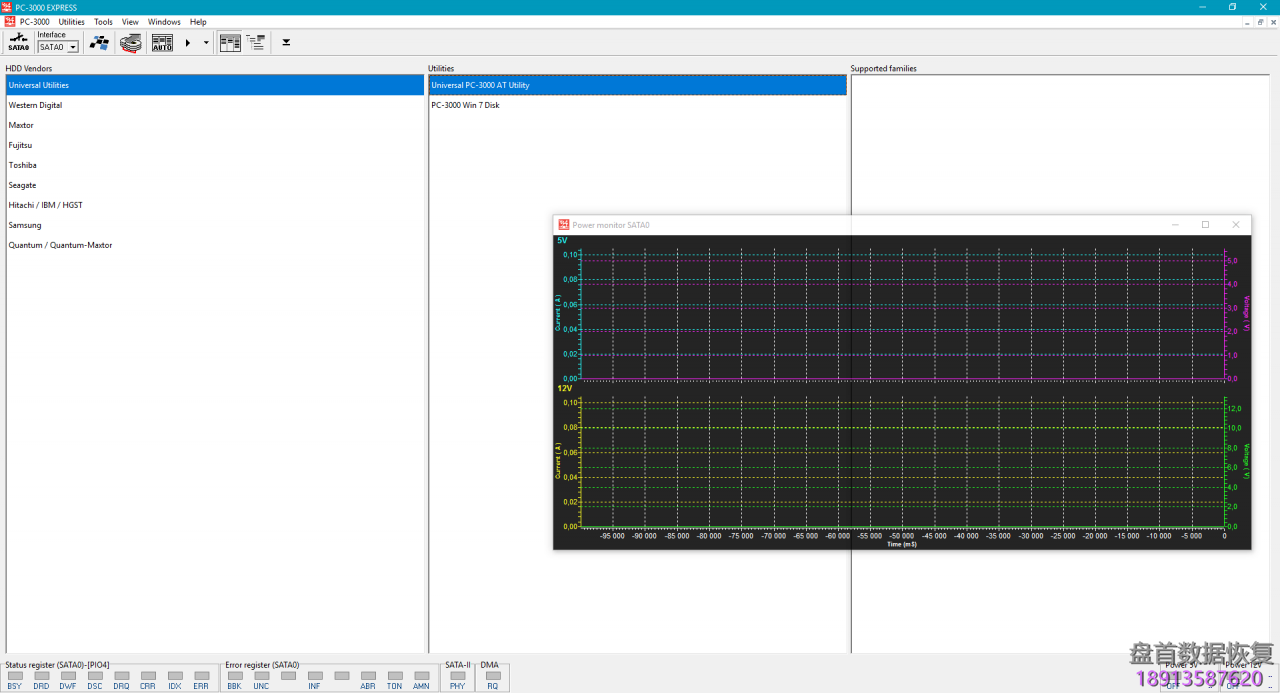

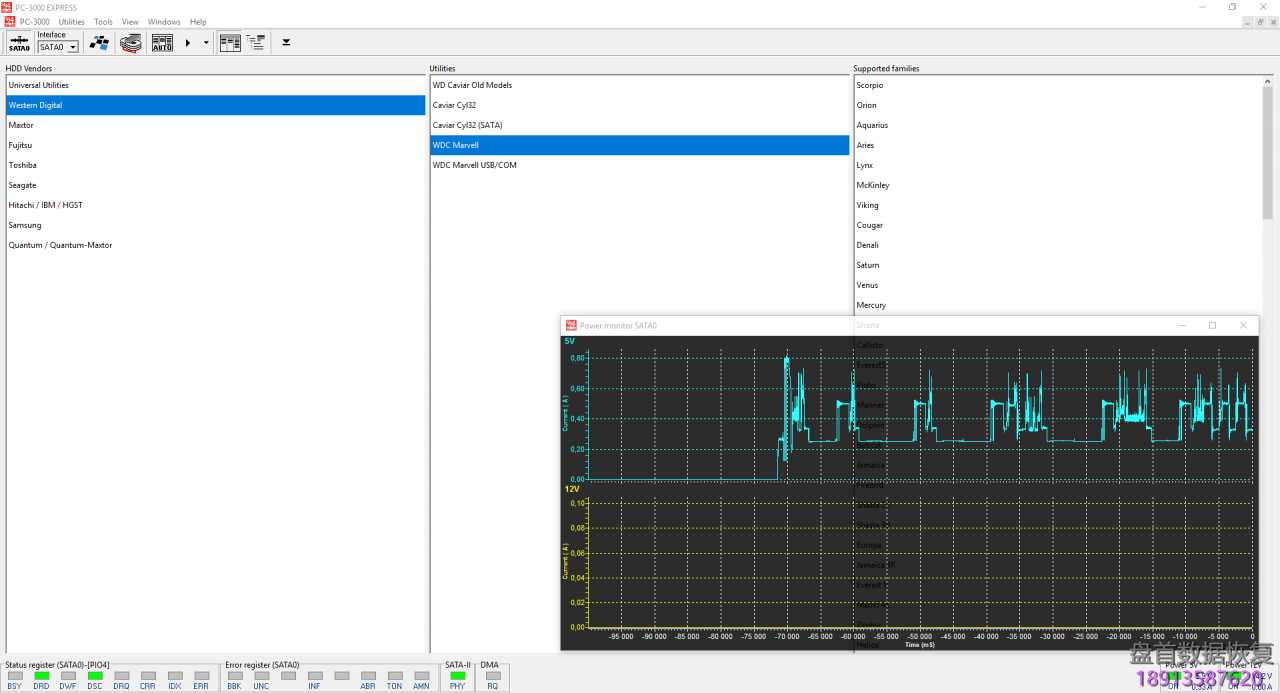

打开后,将出现带有Power Monitor的新窗口:

PC3000 Express Rev 2.0版本的主要特点

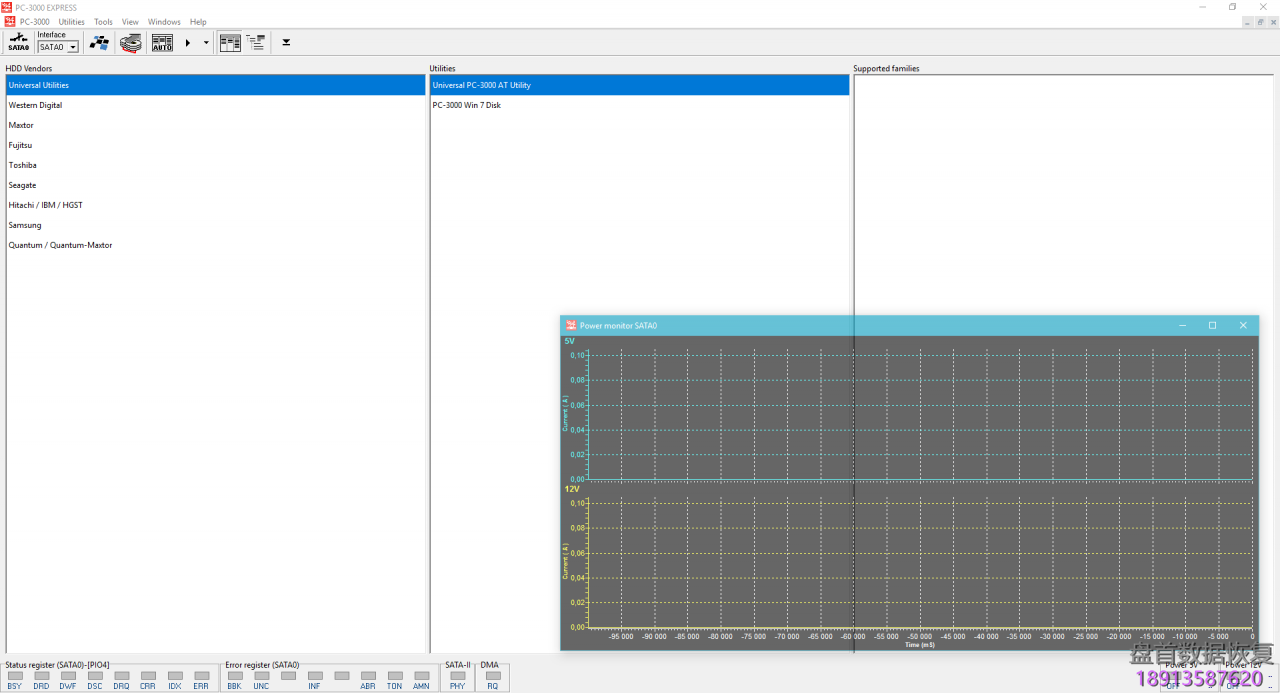

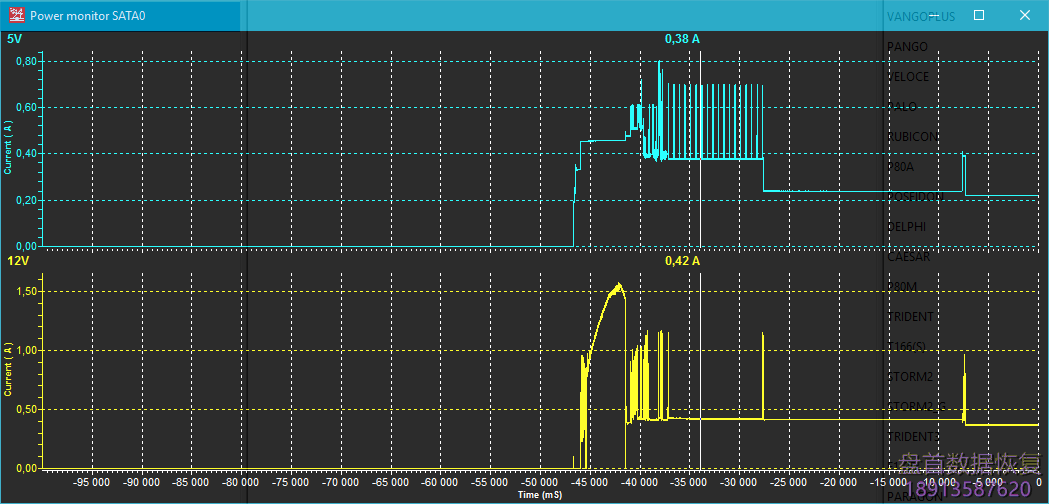

功率监视器

借助此显示器,可以通过5V图形(2.5“和3.5”驱动器)检查电源消耗

  • 电压 (V)
  • 当前 (A)

并通过12V图形(3.5“硬盘)

  • 电压 (V)
  • 当前 (A)

如果右键单击Power Monitor屏幕,您将能够更改设置:

PC3000 Express Rev 2.0版本的主要特点

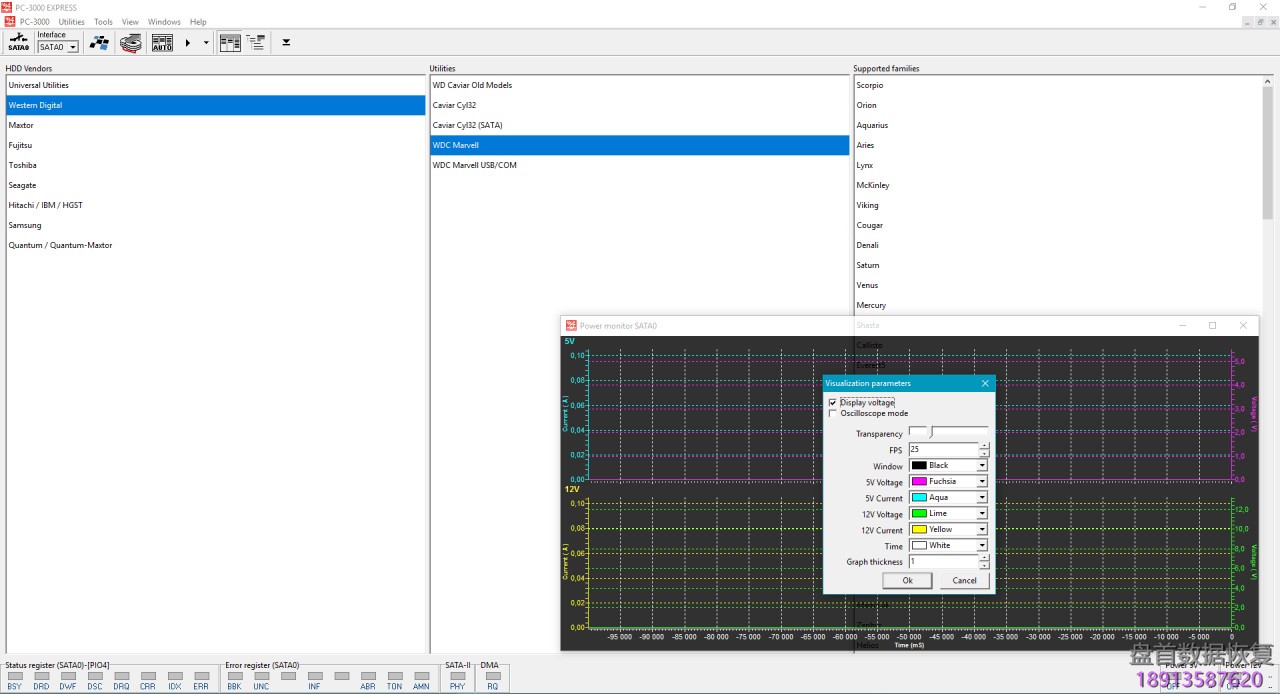

可视化参数

在此选项窗口中,我们可以:

打开或关闭电压图;
使用示波器模式;
改变透明度;
更改图形绘制框架(从1到25 FPS,建议使用15 FPS);
更改图表的颜色;
改变图形厚度;

PC3000 Express Rev 2.0版本的主要特点

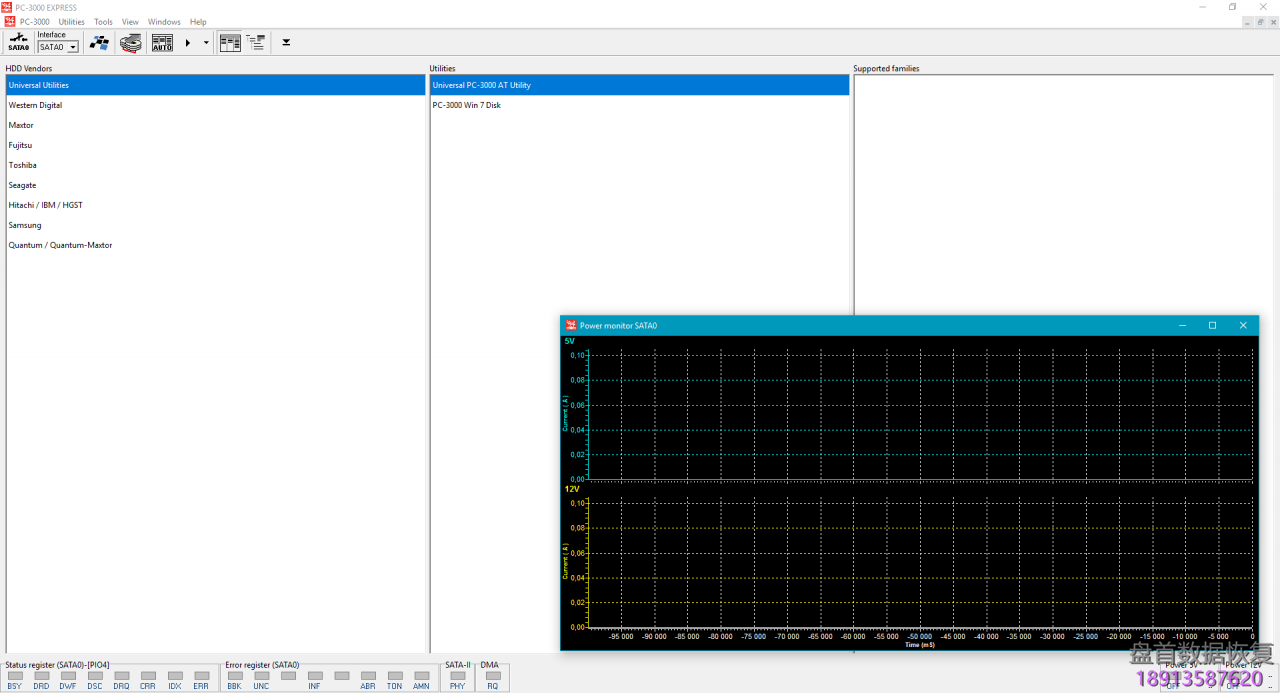

电压图已关闭

选择两种不同图形绘图类型的选项:

PC3000 Express Rev 2.0版本的主要特点

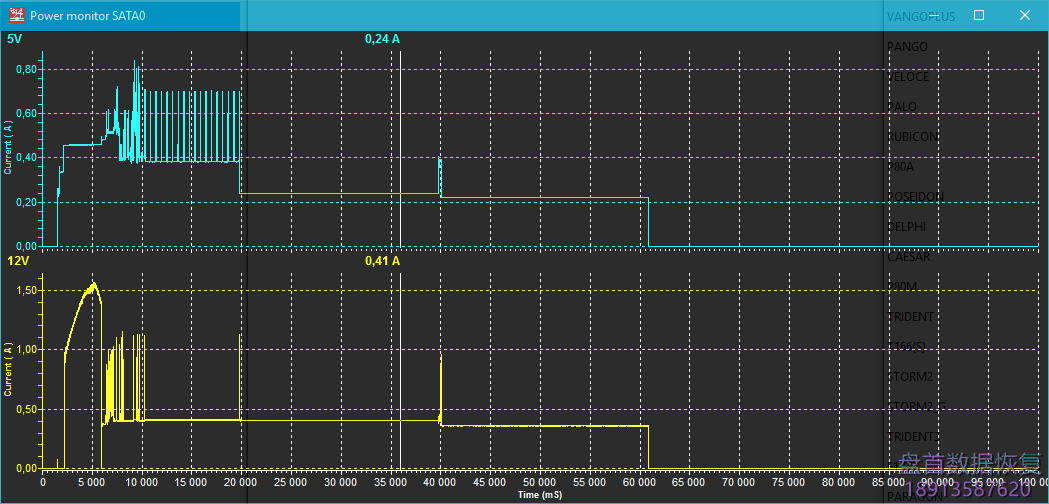

默认视图(从左到右的图形绘制)

PC3000 Express Rev 2.0版本的主要特点

示波器视图(从右到左的图形绘制)

更改透明度的类型以方便工作过程:

PC3000 Express Rev 2.0版本的主要特点

最低透明度

PC3000 Express Rev 2.0版本的主要特点

中等透明度

PC3000 Express Rev 2.0版本的主要特点

最高透明度

通过左键单击也可以改变图形去除的比例。
在下面的屏幕上,您可以看到两个示例:



PC3000 Express Rev 2.0版本的主要特点

选定区域的默认比例

PC3000 Express Rev 2.0版本的主要特点

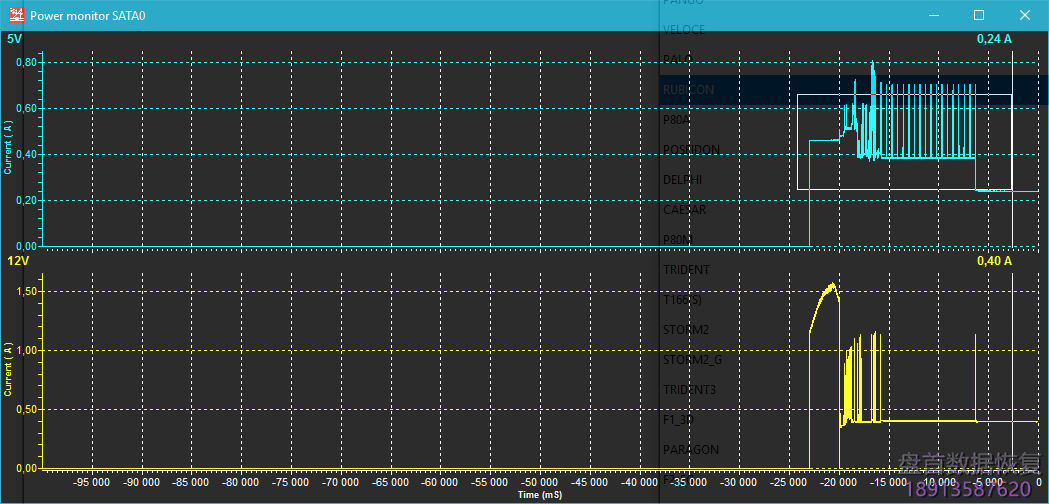

ZOOM先前选定区域的比例

此外,在主PC3000设置中,可以在过电流情况下设置声音警告的电压限制。 新型PC3000电源适配器具有小型蜂鸣器,可以警告用户PC中的电源模块问题或过电流问题。 您可以设置输入和通道的电压限制 – 如果电压超出,用户将听到警告“BEEEEP”声音:



过流警告声的电压限制

现在让我们看看使用现实生活中的新功能!
我们将插入一个普通的2.5“WD3200BEVT硬盘,并检查其在功耗方面的行为。
在接通电源后,驱动器开始旋转电机,这就是我们可以看到电流跳变的原因。 达到就绪状态后,功耗会下降:



PC3000 Express Rev 2.0版本的主要特点

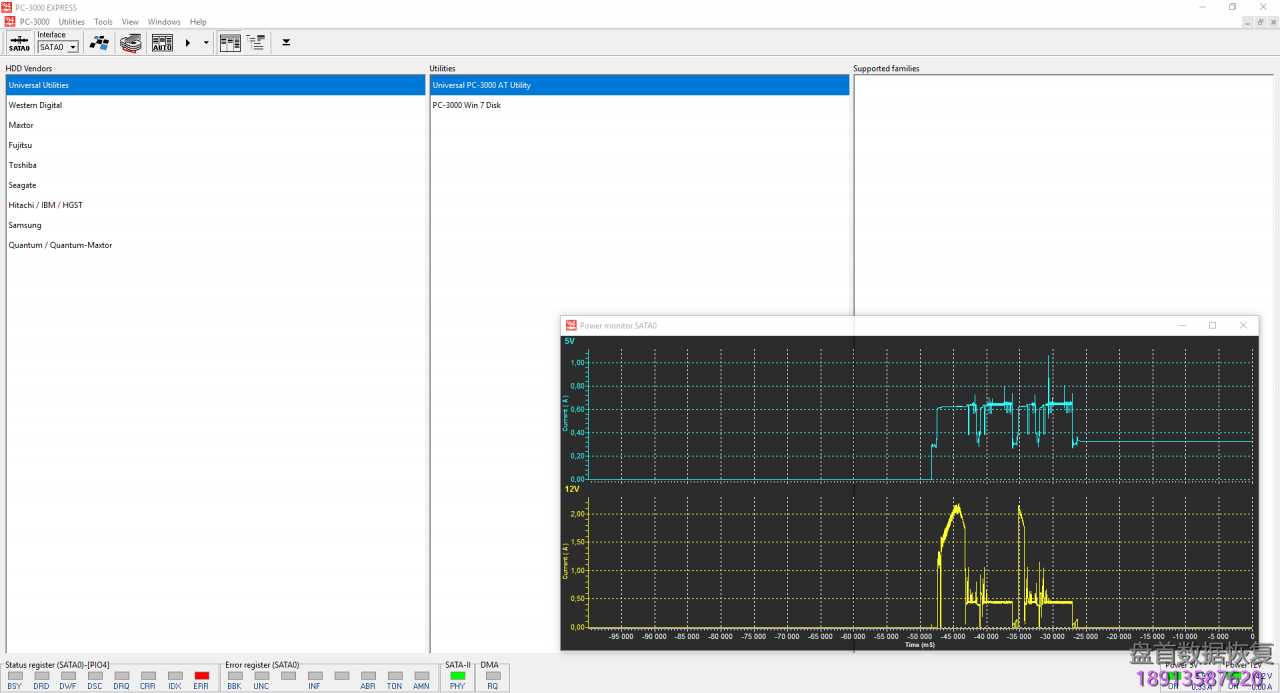

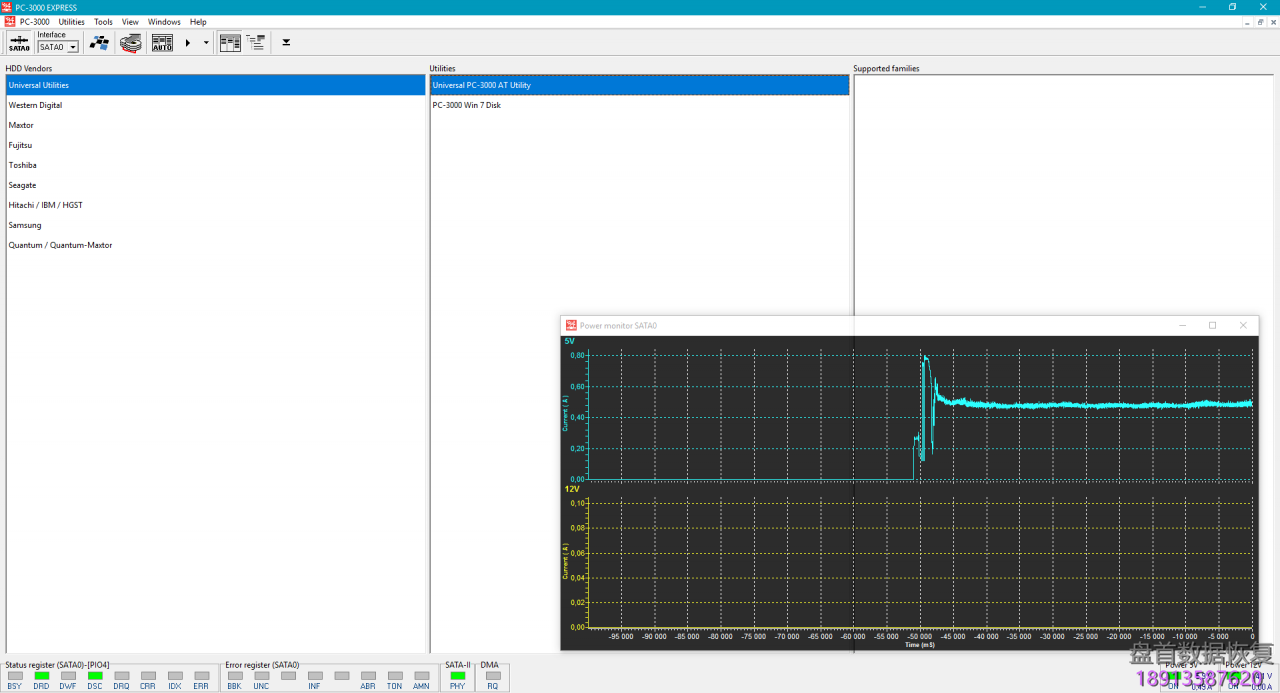

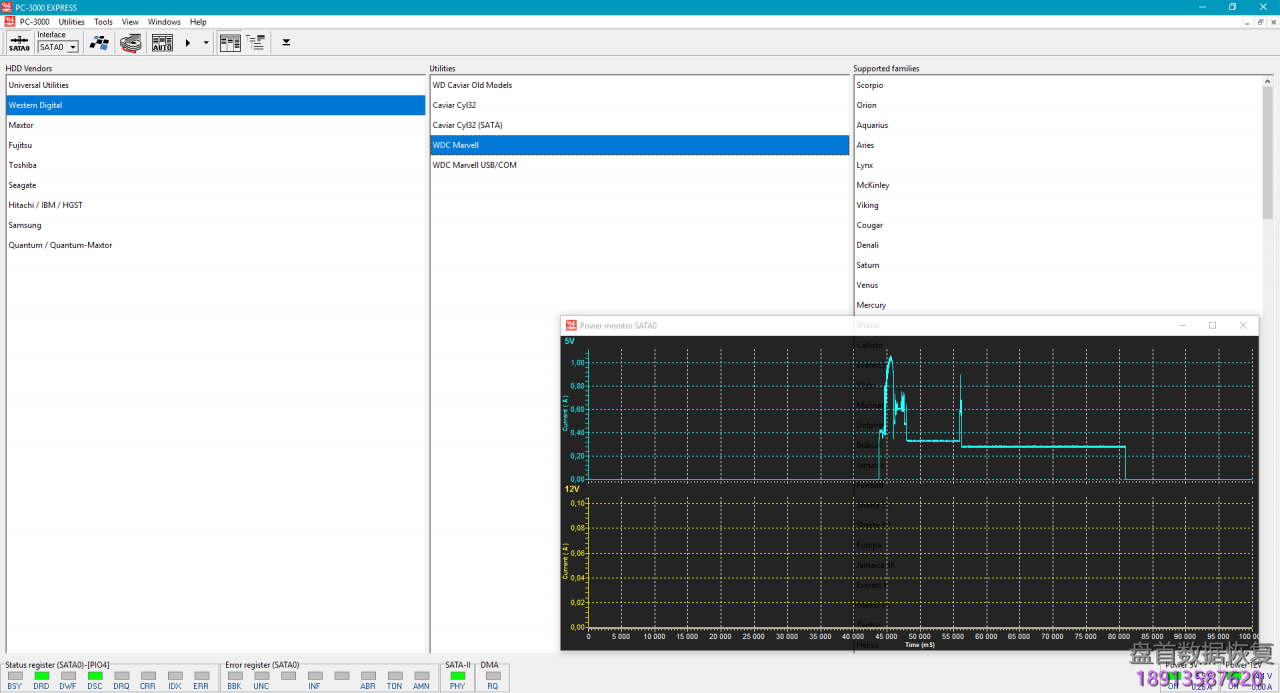

硬盘开机和就绪状态

WD Utility初始化后发生另一次跳转。 但总的来说,硬盘工作正常,没有任何问题:

PC3000 Express Rev 2.0版本的主要特点

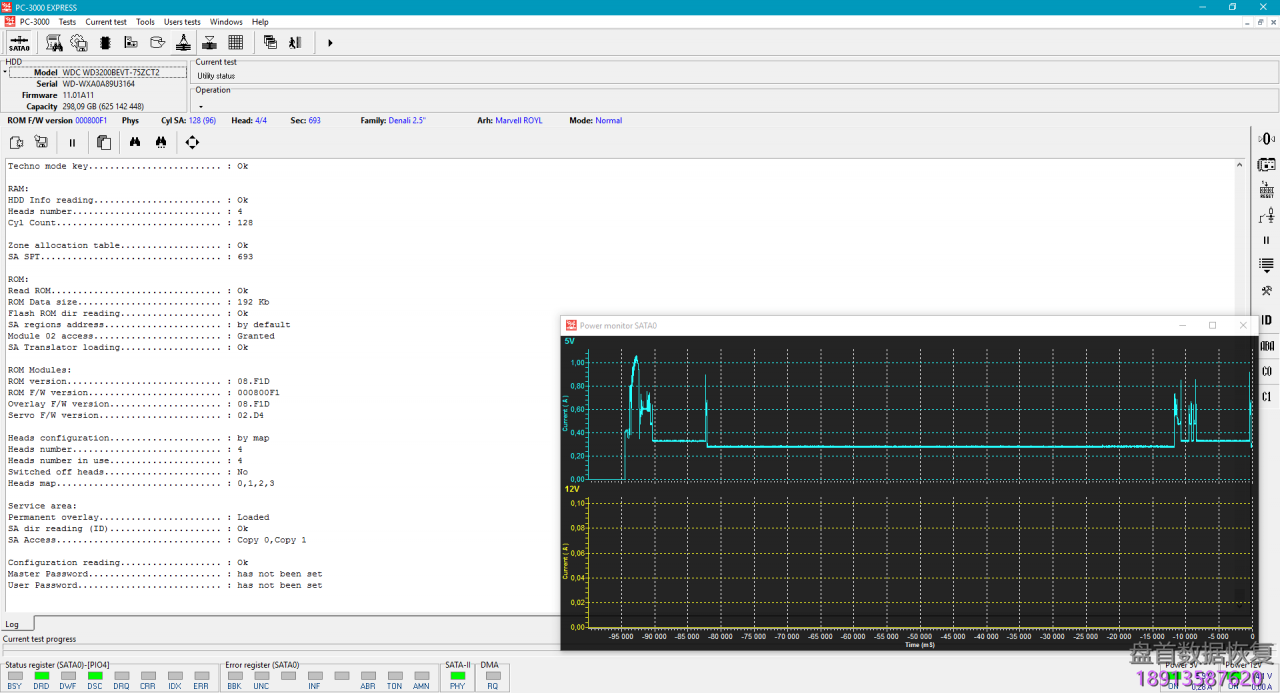

实用程序初始化

在开始磁头测试之后,耗电量正在增长,因为硬盘正在移动磁头并进行读写操作:

PC3000 Express Rev 2.0版本的主要特点

磁头测试

最后,在大量硬盘使用的情况下(如具有复杂数学运算的验证测试),功耗增长到最大值! 当前下沉的小线是延迟读取硬盘扇区的位置(黄色和紫色):

PC3000 Express Rev 2.0版本的主要特点

验证测

实用有用吗? 什么时候新的Power Monitor可能会有帮助? 基本上,它可以帮助广泛的不同情况。 它可以帮助检查硬盘行为并清楚地了解硬盘驱动器出了什么问题。


几个例子:



3.5”三星HD103SJ好硬盘

PC3000 Express Rev 2.0版本的主要特点

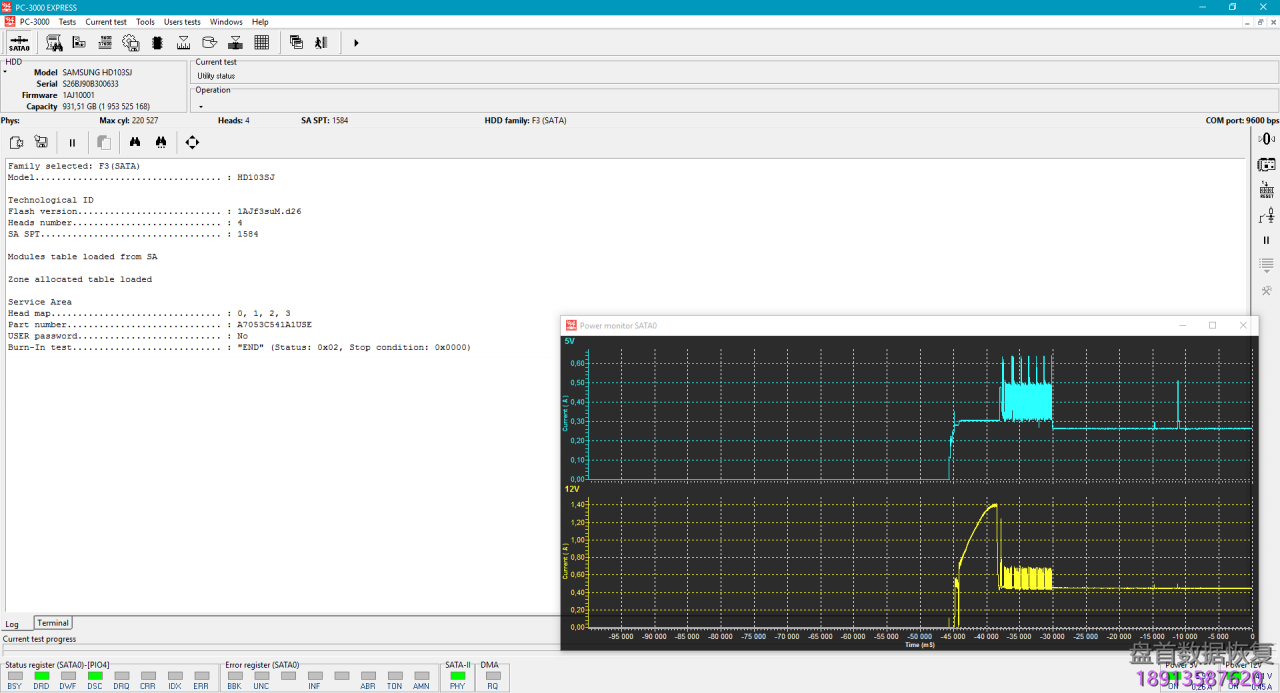

正常3.5“硬盘初始化

3.5″ ST2000DM001 (Grenada). 使用电压图。磁头弱:

PC3000 Express Rev 2.0版本的主要特点

到达就绪状态需要很长时间(大约20秒)

PC3000 Express Rev 2.0版本的主要特点

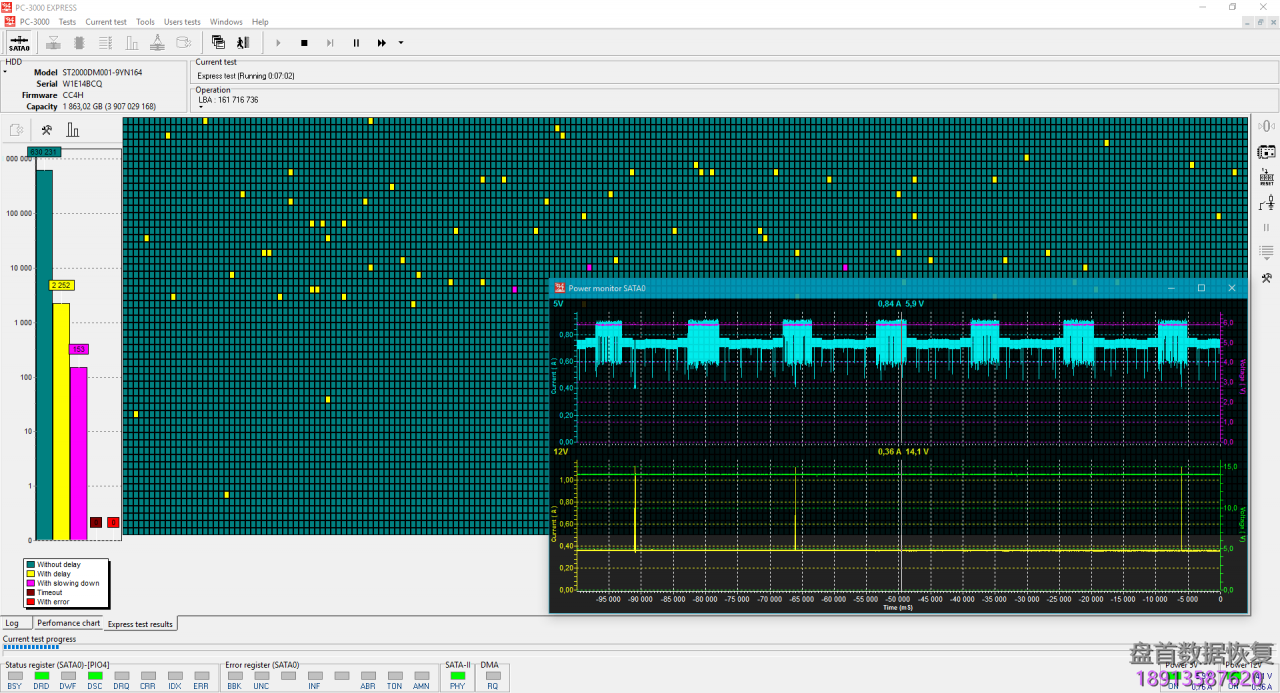

当磁头弱读取扇区表面(黄色扇区)时,能量消耗就会增长。

PC3000 Express Rev 2.0版本的主要特点

磁头很虚弱。 当前跳跃的区域 – 硬盘捕获几个坏扇区的位置

3.5″ WD1002FAEX磁头损坏:

PC3000 Express Rev 2.0版本的主要特点

损坏的磁头。 开始…旋转…敲盘…停转…(2次)并停止电机

2.5″ WD3200BPVT.磁头卡死

PC3000 Express Rev 2.0版本的主要特点

磁头卡在硬盘盘片表面上。 硬盘驱动器已经进行了5次尝试以在停放区域中移动磁头。 之后它进入就绪状态。 电机没有旋转,功耗正在下降。

2.5″ WD3200BEVT (Mariner). 磁头正在划伤硬盘盘片表面

PC3000 Express Rev 2.0版本的主要特点

硬盘驱动器。电源打开后,磁头会刮伤硬盘驱动器的盘片表面

2.5″ WD2500BEVT Scorpio Blue (Jamaica). 磁头很虚弱

PC3000 Express Rev 2.0版本的主要特点

磁头很弱。硬盘通电旋转…敲盘…停止…(循环)

3.5″ WD2000JD (Polaris). 头部状况不佳,但仍在工作



功耗非常高 – 硬盘正在尽最大努力使磁头读取表面

2.5″ ST1000LM0-24 (Samsung Spinpoint). 磁头损坏



硬盘一直在敲打并停留在BSY状态

2.5″ Hitachi Z5K500-500. 磁头损坏



硬盘一直在敲打并停留在BSY状态

您可以在数据恢复实践中发现许多有趣的方法来自行使用新的电源适配器! 此功能还将帮助我们的技术支持工程师了解驱动器出了什么问题。 并且没有必要向我们发送“驱动噪音”的声音记录。
